MODBUS RTU 转 PROFIBUS 网关

1、1.打开西门子博图15.0软件建立新项目

2、安装MODBUS RTU 转 PROFIBUS网关 GSD 文件

3、添加模块

4、设置设备 DP 从站地址，本例为 3

5、配置输入输出字节长度，本例为 8 个字节即 4 个寄存器 ，下载配置到plc

6、设置MODBUS RTU 转 PROFIBUS网关，点击新建选择 DP2MM

7、DP 从站在 PLC 组态中设置，MODB曷决仙喁US RTU 转 PROFIBUS网关对应顶部拨码即可 ,设置网关的 485 参数

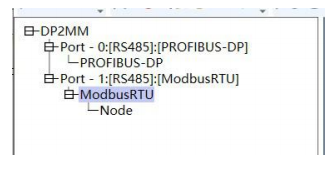

8、在 ModbusRTU 处点击右键插入从站，在 Node 处填写从站地址

9、在 Node 处点击右键，选择对应功能码（本例为 03 功能码）
