HTBC-H全自动变比组别测试仪的使用说明

1、1．联线：关掉仪器的电源开关，按下面的方法接线。单相变压器三相变压器仪器变压器仪器变压器AAAABXBBC不接CCaaaabxbbc不接cc变压器的中性点不接仪器，不接大地。接好仪器地线。将电源线一端插进仪器面板上的电源插座，另一端与交流220V电源相联。

2、2．打开仪器的电源开关，稍后液晶屏上出现主菜单，如下图选中的菜单反向显示（黑底白字）此时可按“↑”键选择功能菜单按“确认”键执行相应功能注：按下按键，放开按键，为一次按键输入

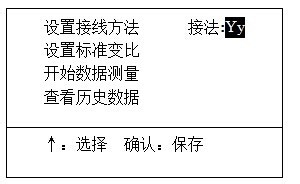

3、3．接法设置，进入接线方法设置后，液晶屏显示如下此时按“↑”键选择接法按“确认”键保存接法，返回主菜单

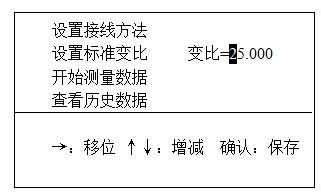

4、4．设置标准变比，进入标准变比设置后，液晶屏显示如下此时　按“→”键选择数据位，选中的数据反向显示按“↑”“↓”键修改数据。选中数字后，按“↑”“↓”键，数字由0到9循环变换，如果是第一位，数字只能由1到9循环变化，不会出现0。选中小数点后，按“↑”“↓”键，小数点循环移动。如果变压器有档位，这里设定的标准变比,是中间档的标准变比。按“确认”键保存变比后，液晶屏显示如下调压比的设置方法和标准变比的设置方法相同。如果变压器有档位，按实际值设定，反之，设定为0.00%。按“确认”键保存调压比后，返回主菜单。

5、5.开机预热猱蝰逾鸾5分钟后，选择“开始数据测量”，按“确认”键后，显示如下屏幕上显示的变比值是本次测量需要的实际标骠雪餐豺准变比值，按“↑”“↓”键可以修改此值。每次修改的幅度=设置的标准变比×调压比。测量完成后，显示如下:每次测量完成后，仪器自动保存数据，最多保存30个数据,超过30后，本次数据存入第30次，第一次数据清除，即先进先出。第一行左边显示本次数据在历史数据中的位置，右边显示历史数据的个数。第二行为组别。第三行左边为AB相的变比,第三行右边为AB相的相对误差,依此类推。　　　　如果测单相变压器，只有前三行显示。按“↑”键，查看数据。按“←”键，进入打印菜单，可打印本次数据，打印全部数据，可清除全部历史数据。按确认键，返回主菜单。
