怎样识别插件电感是屏蔽还是非屏蔽的

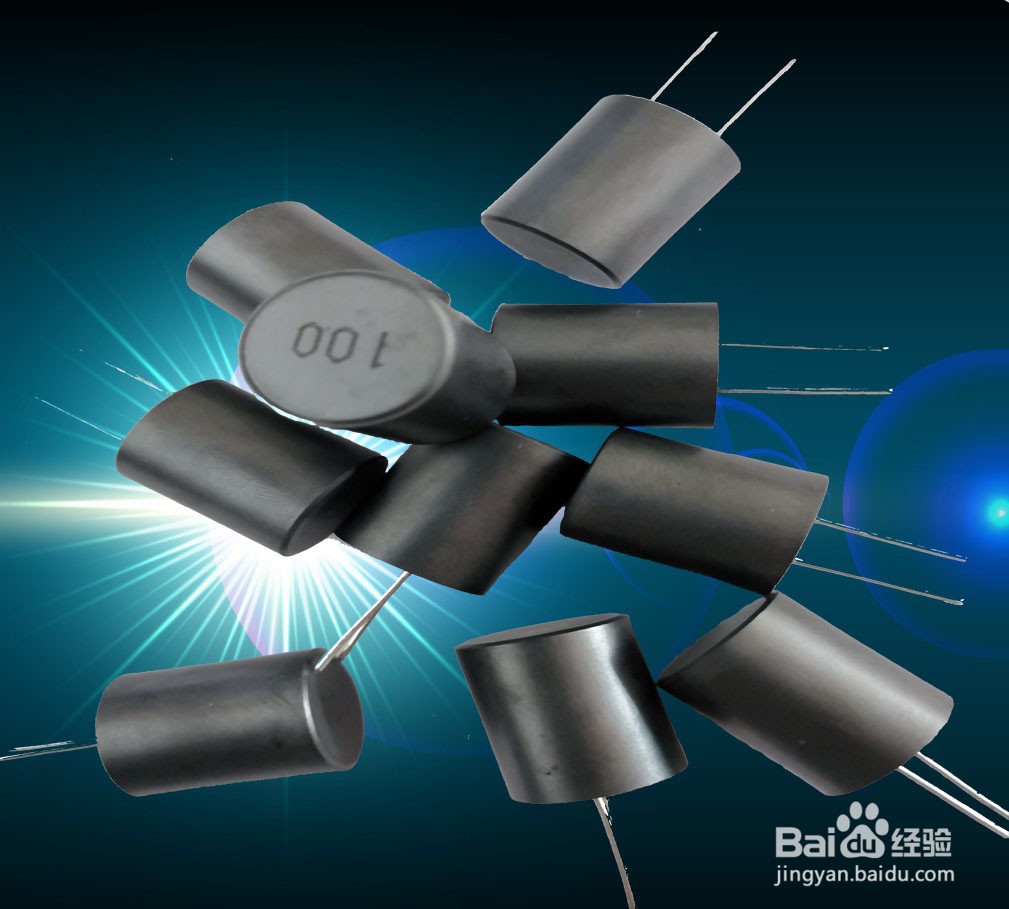

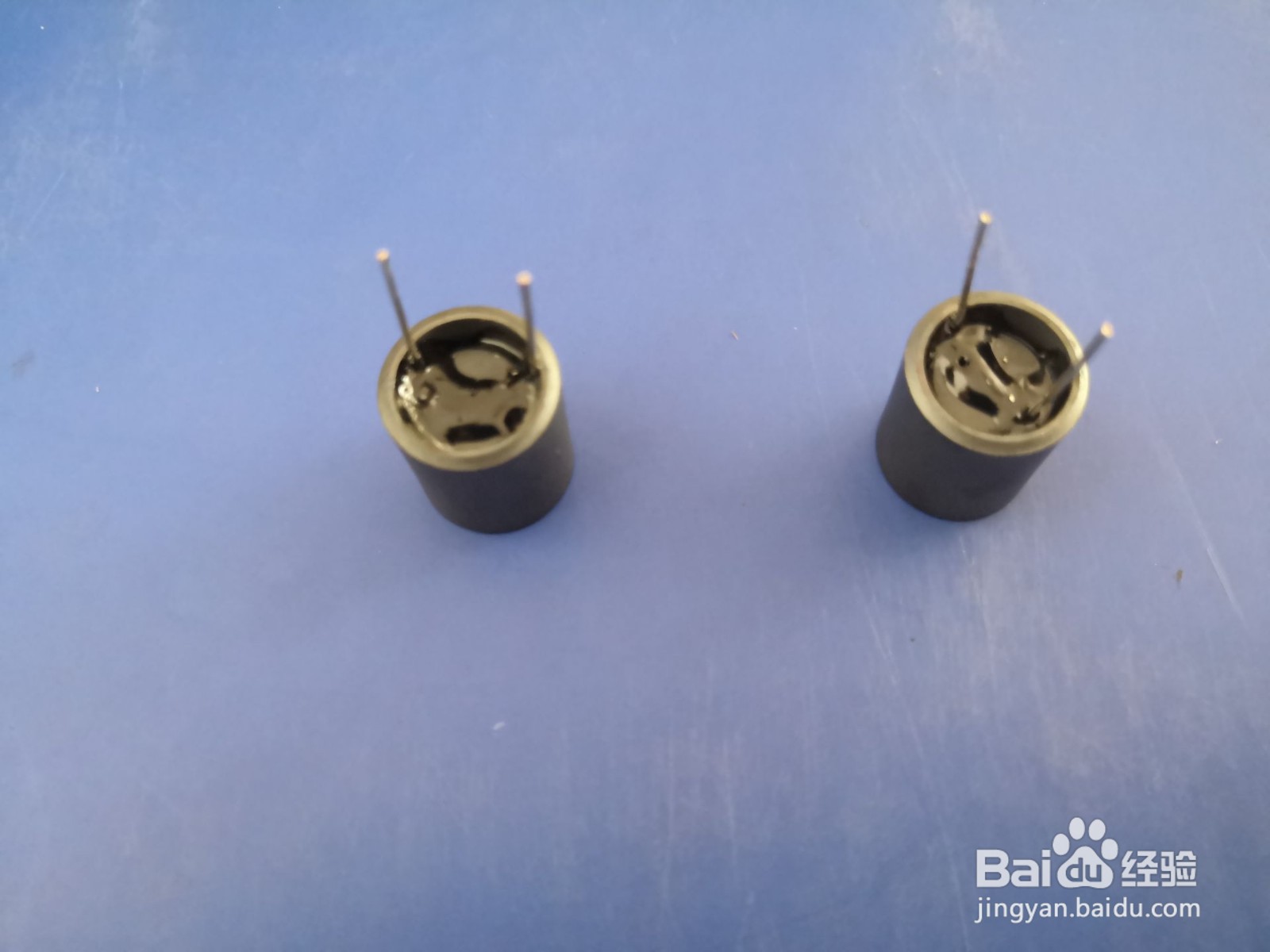

1、看外观：插件屏蔽电感，一般外面是一个圆柱形的屏蔽磁罩，和铁氧体磁芯一样的颜色，成黑灰色，而插件非屏蔽电感外面一般是包裹的热缩套管。

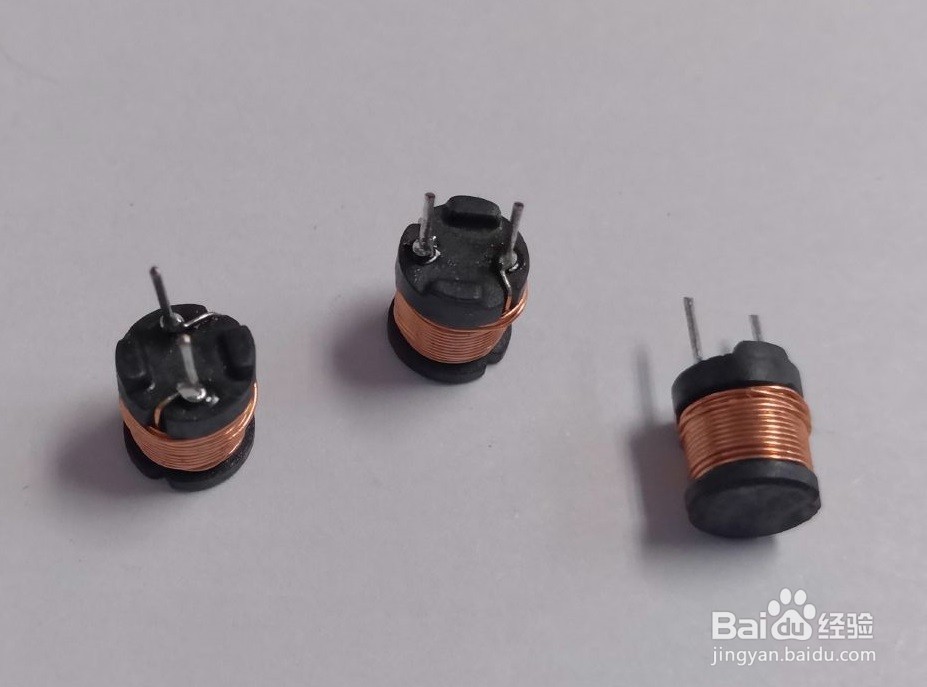

2、看组成：插件非屏蔽电感也叫工字电感，不同的是，插件屏蔽电感，是在工字电感的基础上增加了一个屏蔽磁罩，通过环氧树脂胶水固定工字电感和磁罩。

3、看绕线：插件屏蔽电感由于磁罩会叠加感量，达到同等感量，屏蔽电感需要绕制的圈数更少

4、看工字磁芯尺寸：屏蔽电感的设计是为了能叠加大电流，多采用大中柱，含镍较高的材料制作，故屏蔽电感的中柱一般比工字电感要大。

5、看特性：屏蔽电感材料含镍量高，大中柱，其耐电流性能好于工字电感，饱和电流高，同时屏蔽电感有非常好的抗干扰屏蔽效果，抗干扰效果，我们可以通过一个小试验赶时縻橼直观的感受，将两个22uh的屏蔽电感挨在一起，测试其中一个的电感量，感量测试为22uh，再将两个22uh的工字电感挨在一起，测试其中一个的电感量，感量有31UH,感量偏高。这是由于工字电感没有屏蔽抗干扰效果。

6、应用场景不同：屏蔽电感多用于大电流，高功率电路中，像音响，电源等产品中，对其他元器件干扰少，其工作电路对各项特性参数要求较为严苛，而工字电感多应用于照明，小家电产品中，工作电路较为简单。
