高温介电温谱测量系统仪器校准-WK6500

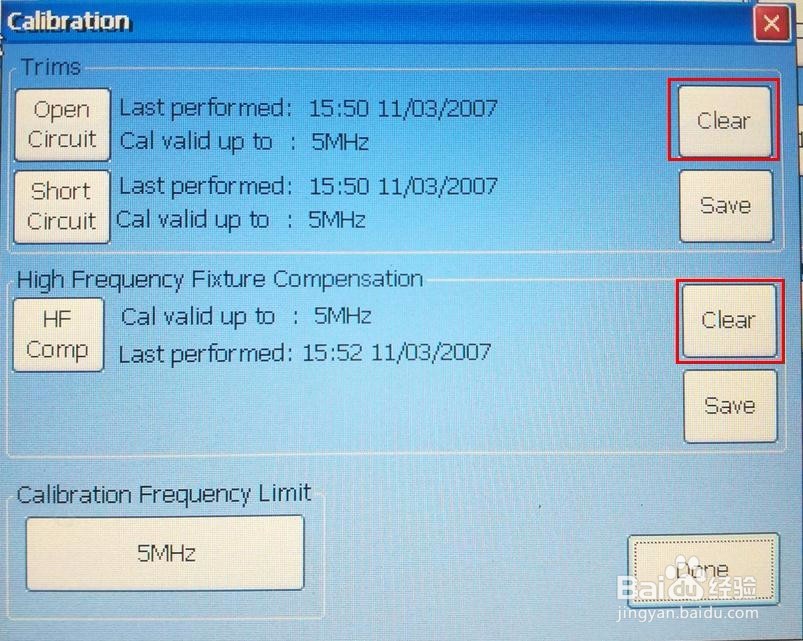

1、手动校准三步走：第一步开路校准，第二步短路校准，第三步高频夹具补偿。首先，WK6500阻抗分析仪开机，选择Mode-Calibrate，进入校准页面。校准前先Clear。

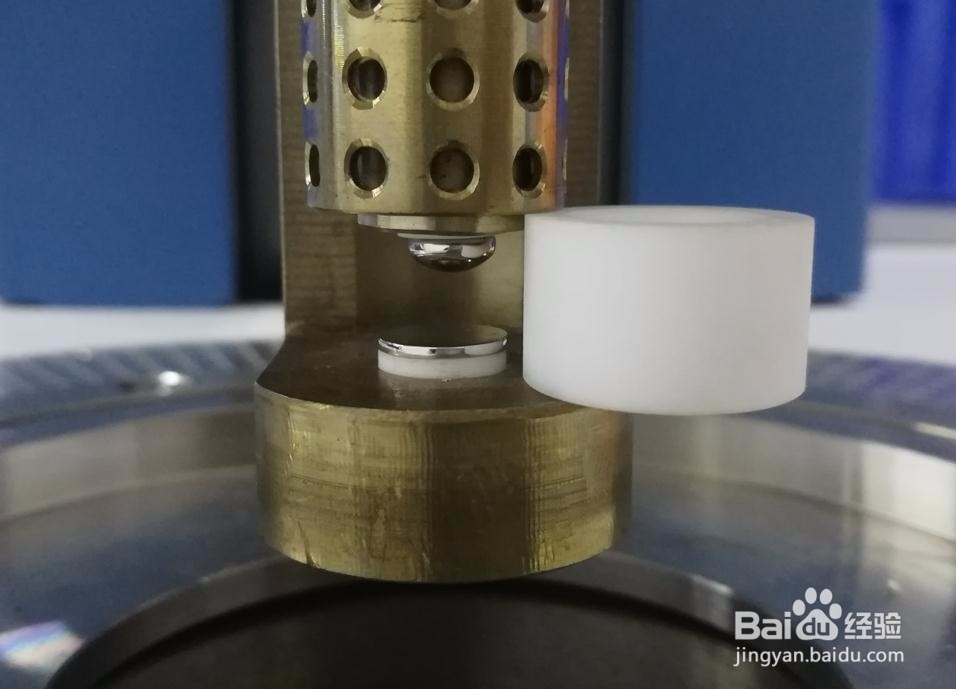

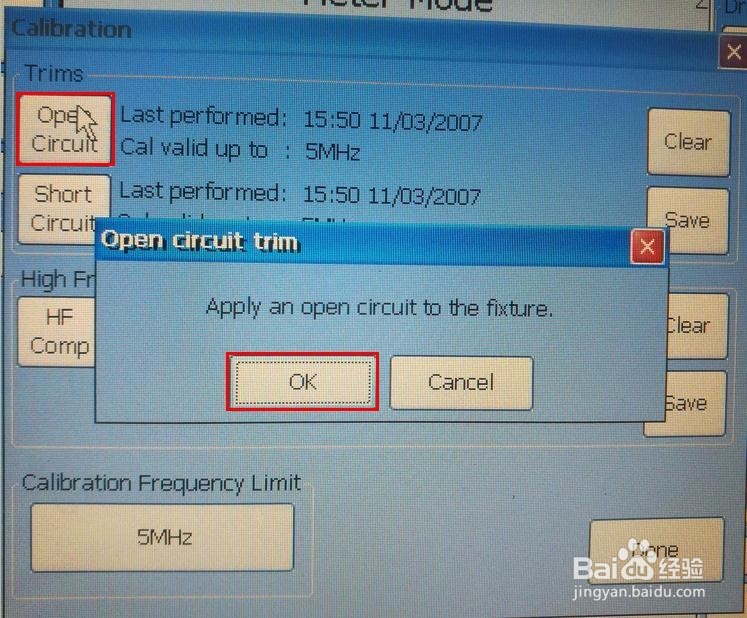

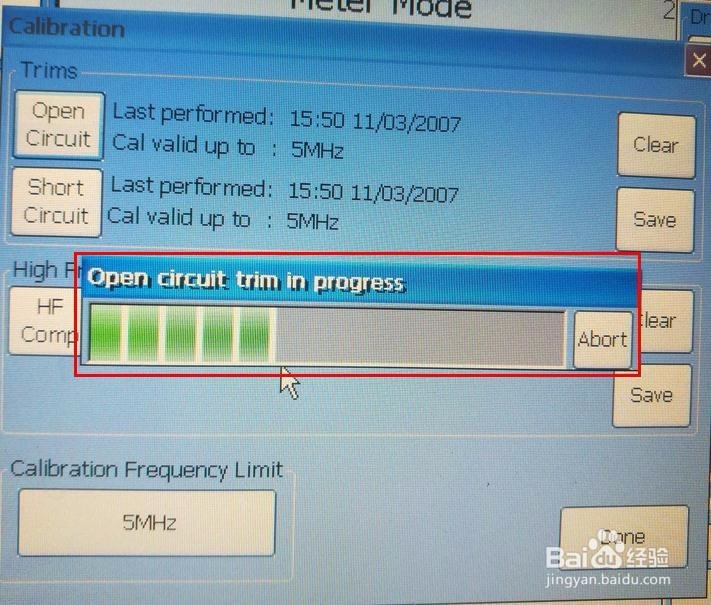

2、第一步：开路校准。将一个陶瓷块（或其他绝缘物体）放在夹具的上下电极之间，然后点击“Open Circuit”，进行开路校准，校准过程中会出现绿色进度条，绿色进度条顺利通过即表示开路校准完成。

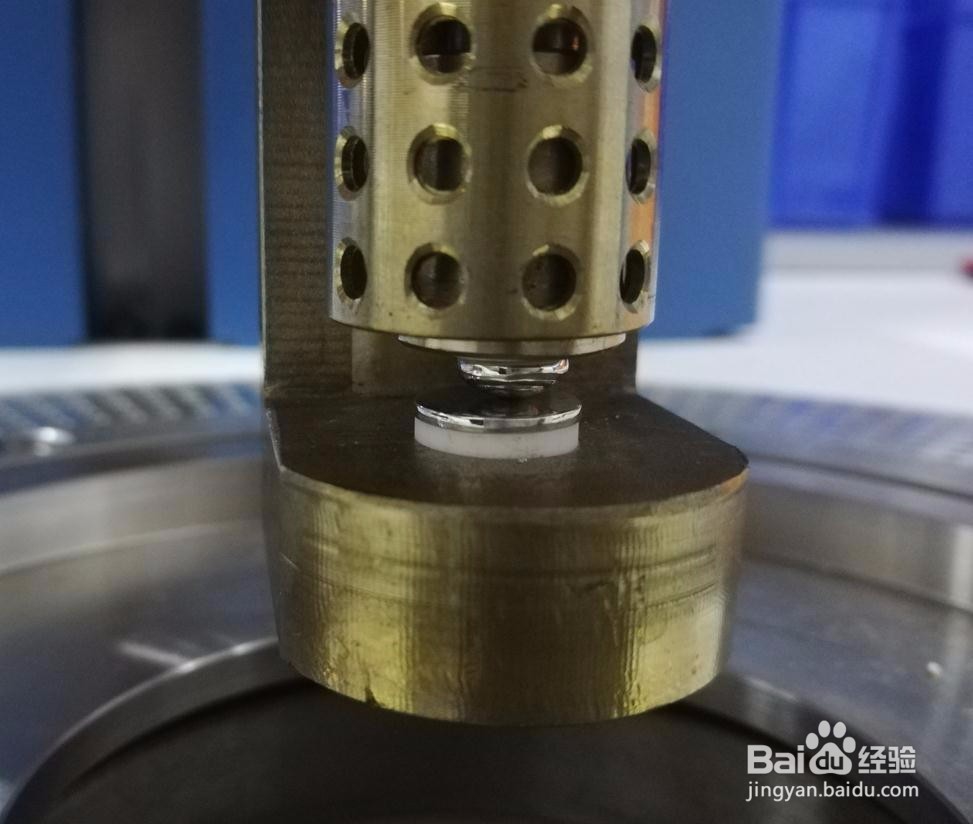

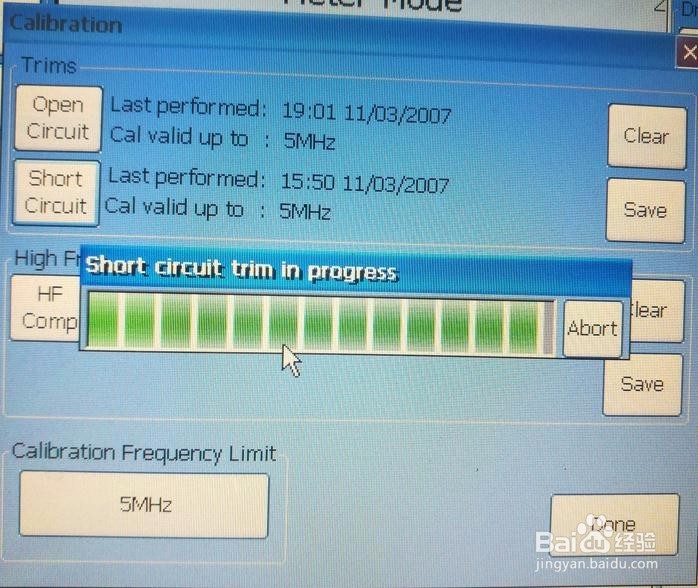

3、第二步：短路校准。将陶瓷块移开，让夹具的上下电极相接触，形成短路，点击“Short Circuit”，进行短路校准，校准过程中会出现绿色进度条，绿色进度条顺利通过即表示短路校准完成。

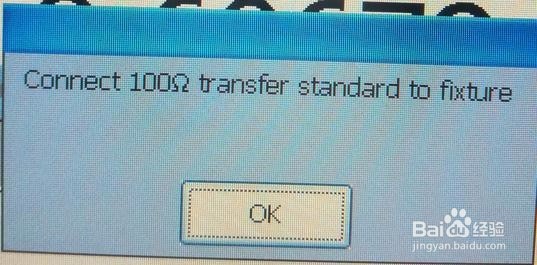

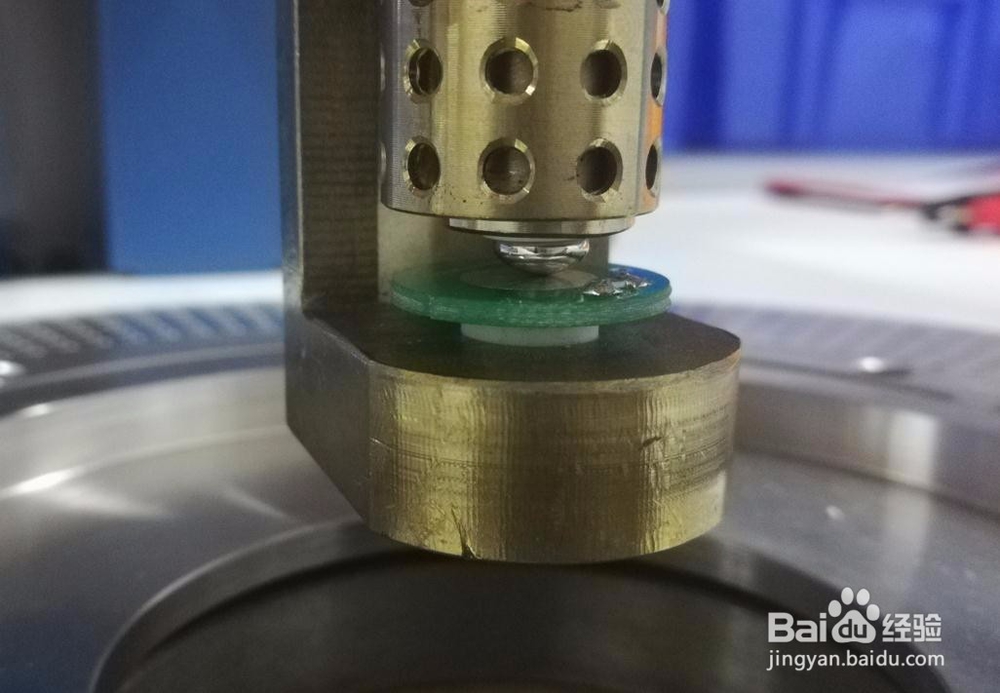

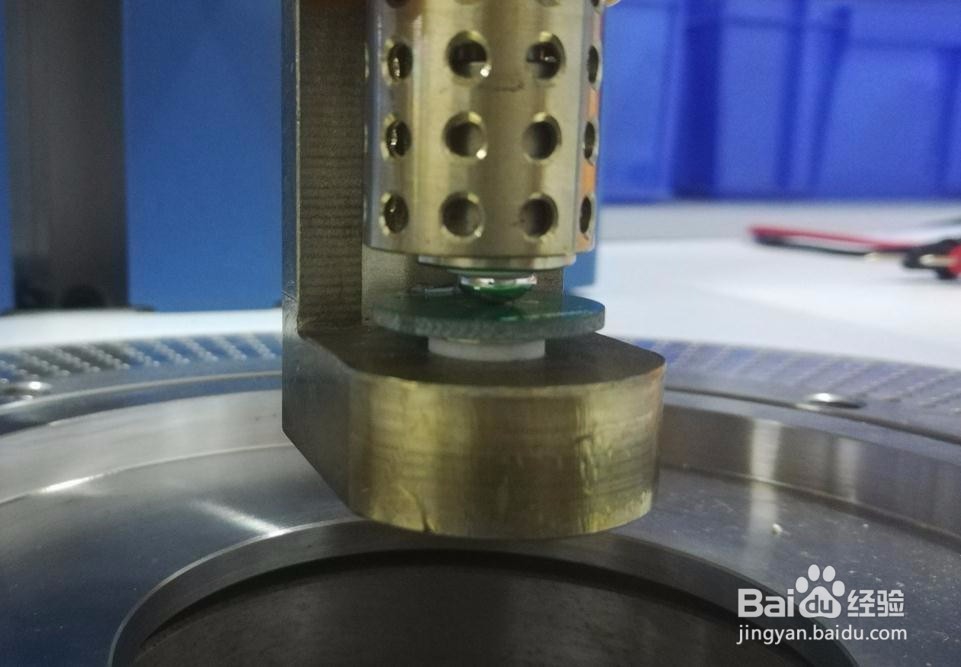

4、第三步：高频夹具补偿。这里需要用一个100Ω的电阻和100pF的电容来进行。将一个100Ω的电阻标准件放在磲稷怡棍夹具上下电极之间，点击“HF Comp”，进行校准，100Ω电阻校准通过时会跳出100pF的提示，这是将夹具上的100Ω电阻标准件换成100pF的电容继续校准直至校准通过。

5、校准完成后记得Save，Save，Done。该教程可以和视频结合看，可以更清楚明白。下次再分享高温介电温谱测量系统和Agilent E4990A的校准教程。
