双代号网络图中虚箭线的应用和注意事项

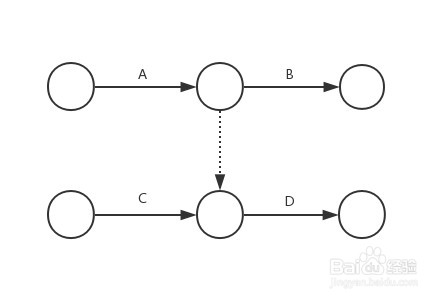

1、应用1.在逻辑连接方面的应用：作用，连接A、D工序

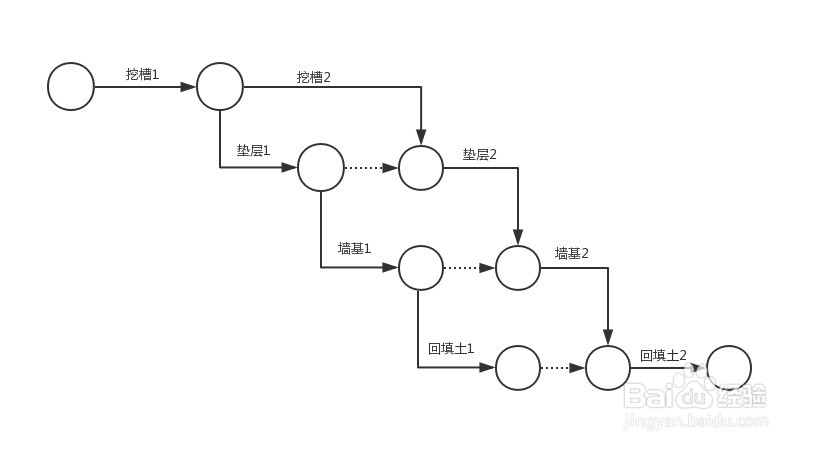

2、应用2.在“断路”方面的应用，作用：阻隔不应有的工序联系。如图所示的例子：两个施工段，挖槽-垫层-墙基-回填土：

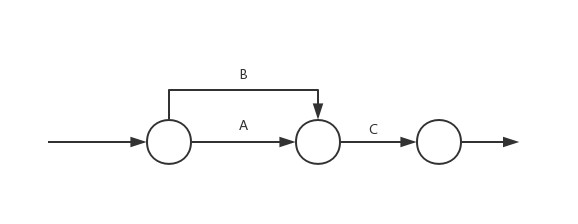

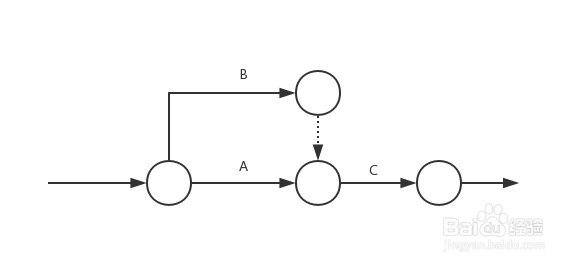

3、应用3.两道或两道以上的工序同时开始或同时完成时，必须引入虚工序。作用：避免造成工序名称以及逻辑关系混乱。如图分别是错误和正确的示范：

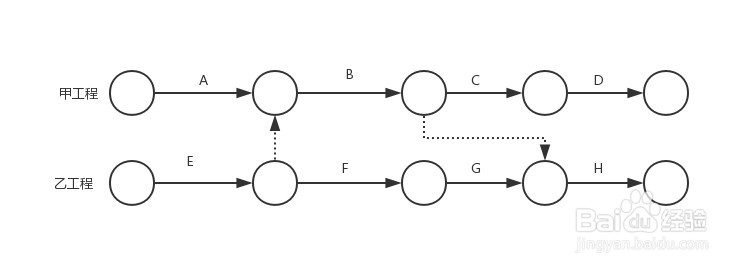

4、应用4.虚箭线在不同工程项目之间互相有联系张虢咆噘时的应用。作用：在不同工程项目之间，施工过程中有某些工序间有联系时，也可以引用虚箭线来表示它们的相互关系。如图所示的例子：甲工程的B固嗟喹账工序需待A工序和乙工程的E工序完成才能开始，乙工程的H工序需待G工序和甲工程的B工序完成才能开始。

5、注意事项1.虚箭线的应用要恰如其分，增加虚箭线将增加绘图工作量，且增加时间参数计算工作量。

6、多余的虚箭线必须删除，增加虚箭线后，要全面检查工序的逻辑关系是否有新的错误。
