机械制图中埋头孔的符号怎么画

1、打开cAD软件，新建一个空白文档（或者打开一个CAD文件）

2、先画一条水平线，如下图所示

3、我们咸犴孜稍先要搞清楚这个CAD文件中的字体高度是多少，或者说标注埋头孔的尺寸文字高度是多少，然后根据这个高度来偏移线段。如下图所示，笔者假设标注尺寸高度是2mm，所以笔者偏移线段2mm。

4、如下图所示，在一条直线上取一点作为起点，画一条与水平线成45度角的直线。

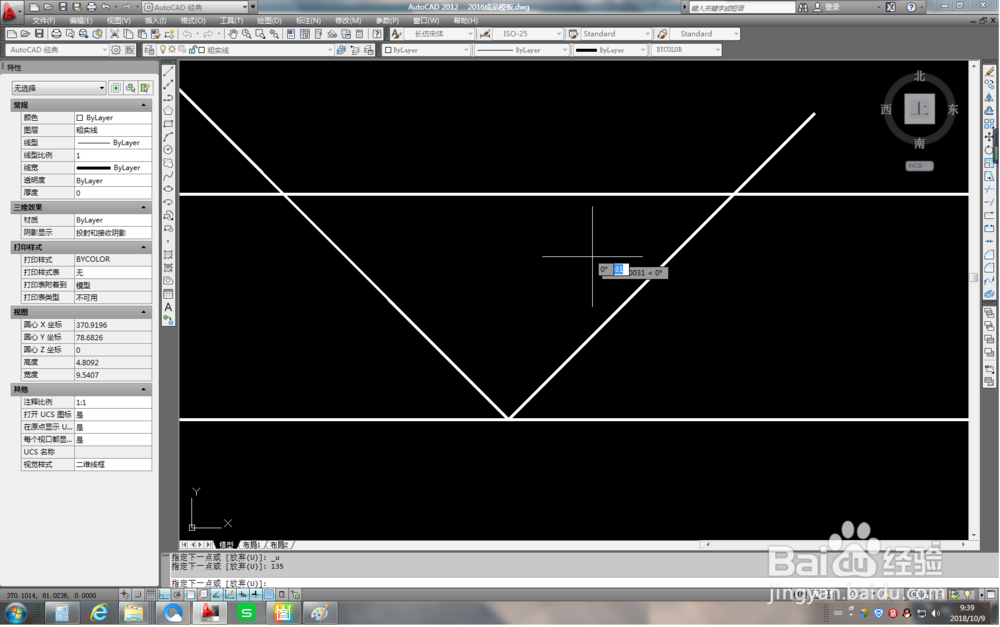

5、以刚刚相同的点为起点，再画一条与水平线成135度角的直线，如下图所示

6、如下图所示，修剪掉超出两条水平线的部分，只保留两条水平线之间的部分。

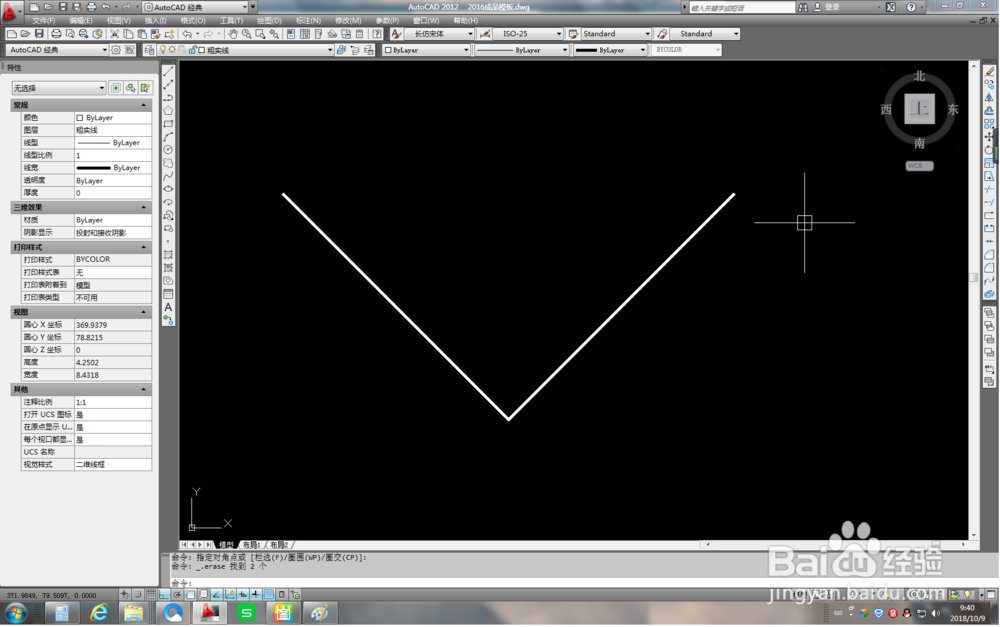

7、如下图所示，删除两条水平线。一个埋头孔的符号就画好了。是不是很简单？？？。
