用UG直接创建薄轮模型的方法

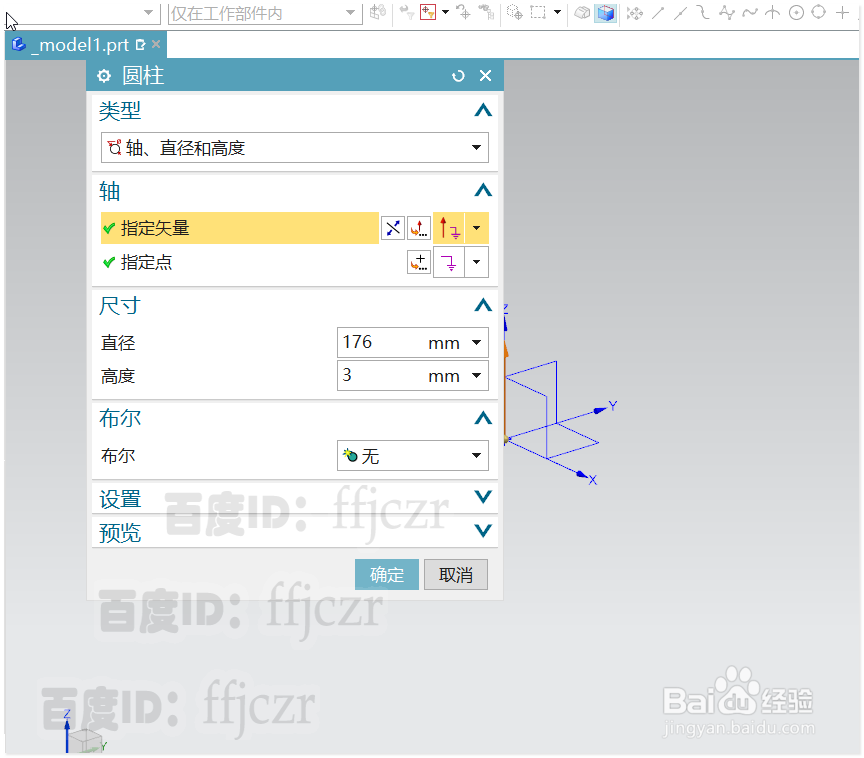

1、首先，创建出模型的基准体，最底部的圆柱。直径 为176，高度为3.以坐标原点为定点，Z轴为矢量方向。

2、 再次选用圆柱，直径为114，高度为37.这次的圆柱定点在上一圆柱的端面圆心上。布尔运算为无。这个很重要。

3、 再次选用圆柱，在上一圆柱的端面圆心再创建一个圆柱，直径为176，高度为20.布尔合并。得到主体结构。

4、 对相应的边进行倒圆角上端圆柱的底面倒半径为10的圆角，最底部的癣嗡赧箬圆柱用面倒圆，选用三面倒圆得到倒完全圆角的效果。

5、 隐藏底部的圆柱，进行抽壳处理，抽壳厚度为3.

6、 将最底部的圆柱与上部抽壳后的模型进行布尔合并。用拉伸命令从内孔向下拉伸出一圆柱并进行布尔求差，得到最终的模型。
