如何使用Fluent计算十字路口风场（2/3）

1、接上一篇：《如何使用Fluent计算十字路口风场（1/3）》。在Fluent界面中，在solution setup栏中，点击“Cell Zone Condition”。Type选择Fliud。如图。

2、弹出Fluid的对话框，将zone name下的名字改为“Fuild”,然后点击“ok”。如图所示。

3、在Fluent界面中，在solution setup栏中，点击“Boundary 觊皱筠桡Conditions”。选中“in”。Type类型选择蕺清寤凯Velicoty-inlet。在question界面点击“YES”。

4、在Velicoty-inlet设置界面，将Velicoty Magnitude设置为1。湍流强度和湍流黏性比分别设置为5%和10。然后点击ok。如图。

5、在Boundary Conditions栏，选中“out”。将其Type定义为“outflow”。在question界面点击ok。如图。

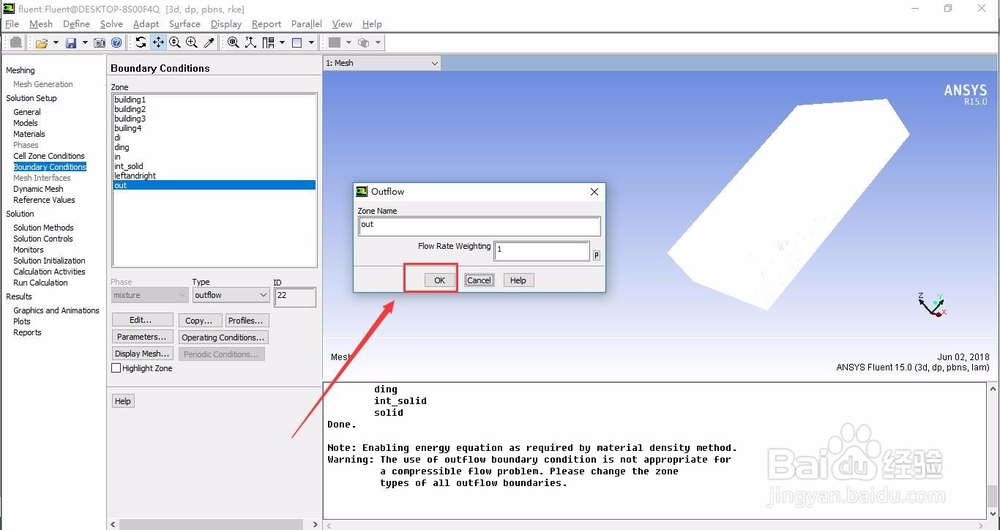

6、弹出OUTflow界面中点击ok。如图。

7、在Boundary Conditions栏，选中“ding”。将其Type定义为“Symmetry”。在question界面点击ok。如图。

8、弹出sysmetry对话框后，点击ok。如图。

9、在Boundary Conditions栏，选中“leftandright”。将其Type定义为“Symmetry”。然后点击ok。如图。

10、对十字路口的数值模拟分析过程分为四个部分：本部分为第鹩梏钔喔三部分《如何使用Fluent计算十字路口风场》。第三部分分为三篇筛觐子裆发出来。上一篇：《如何使用Fluent计算十字路口风场（1/3）》此篇为：《如何使用Fluent计算十字路口风场（2/3）》下一篇：《如何使用Fluent计算十字路口风场（3/3）》
