creo钣金柔性建模如何识别镜像

1、启动creo软件，在creo界面中点击打开文件图标，打开一个creo模型文件。

2、这是一个导入模型，只有导入特征，模型树上没有creo参数化特征。

3、首先我们要将导入的实体模型转换为钣金零件，模型选项卡下，点击“操作”右侧的黑色箭头，展开的菜单中点“转换为钣金件”，启动钣金转换指令。

4、选择一个面作为钣金驱动曲面，然后软件会自动为你捕捉到当前的壁厚尺寸，也可以自己直接输入修改。

5、完成转换操作后，导入实体模型就转换为钣金零件，出现钣金件选项卡，可以创建钣金特征。

6、功能选项卡从钣金件切换到柔性建模，然后“识别”功能区中带望远镜的镜像图标，启动识别镜像指令。

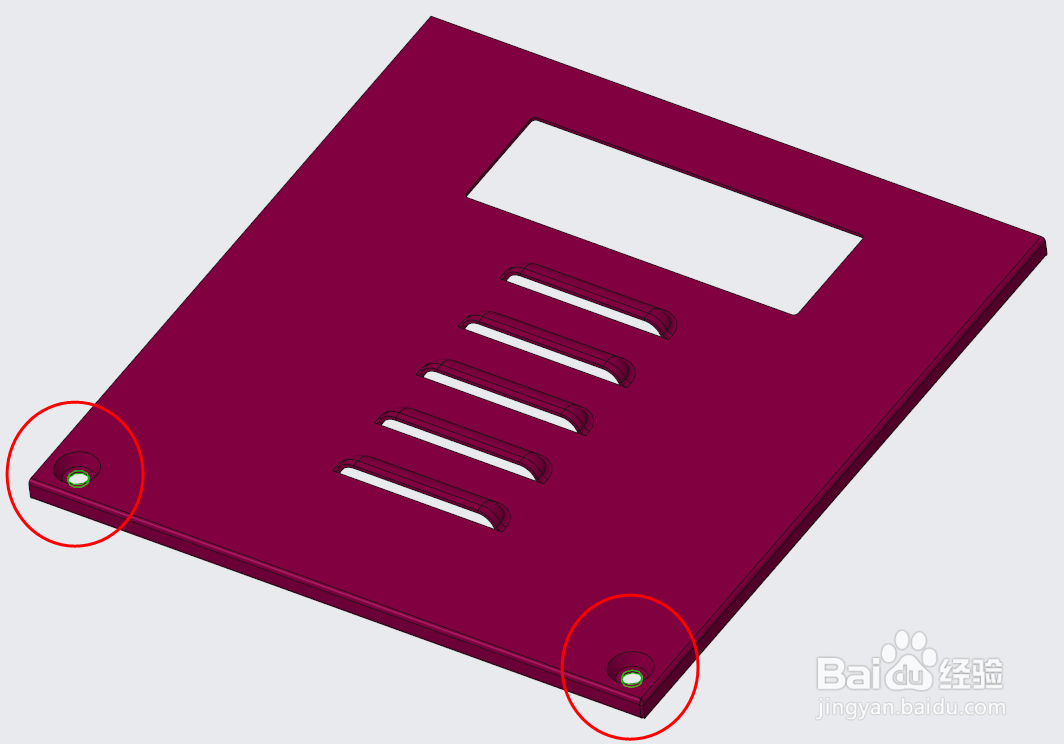

7、选择需要识别为镜像的成型几何中任意一个曲面，按住ctrl键多选，这样两个相同的几何就自动识别为镜像。

8、识别为镜像后，有什么作用呢？这时候如果我们对其中一个几何进行修改时，就可以利用识别的镜像来传递变更，实现一处修改，全部更新。
