UG10.0工程图中如何创建断开图

1、如下图所示，打开UG10.0软件，新建一个空白的模型文件，使我们能够进行三维建模。

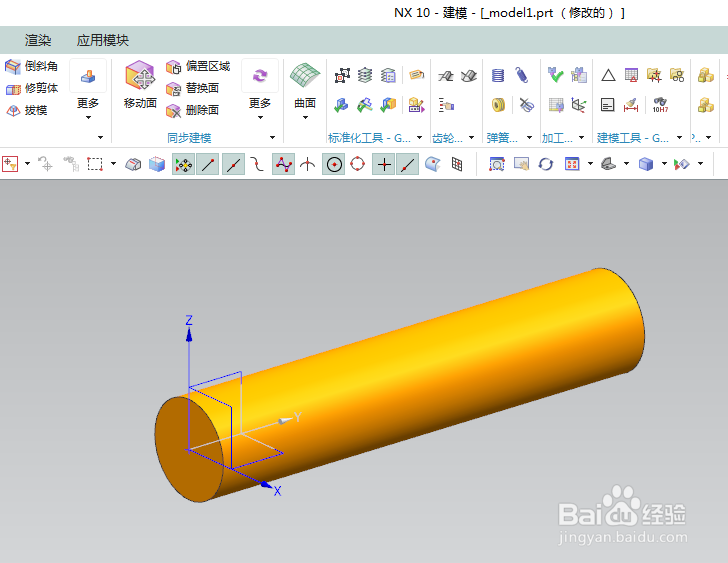

2、如下图所示，执行【菜单——插入——设计特征——圆柱体】，快速创建一个圆柱体，作为后面的演示所用。

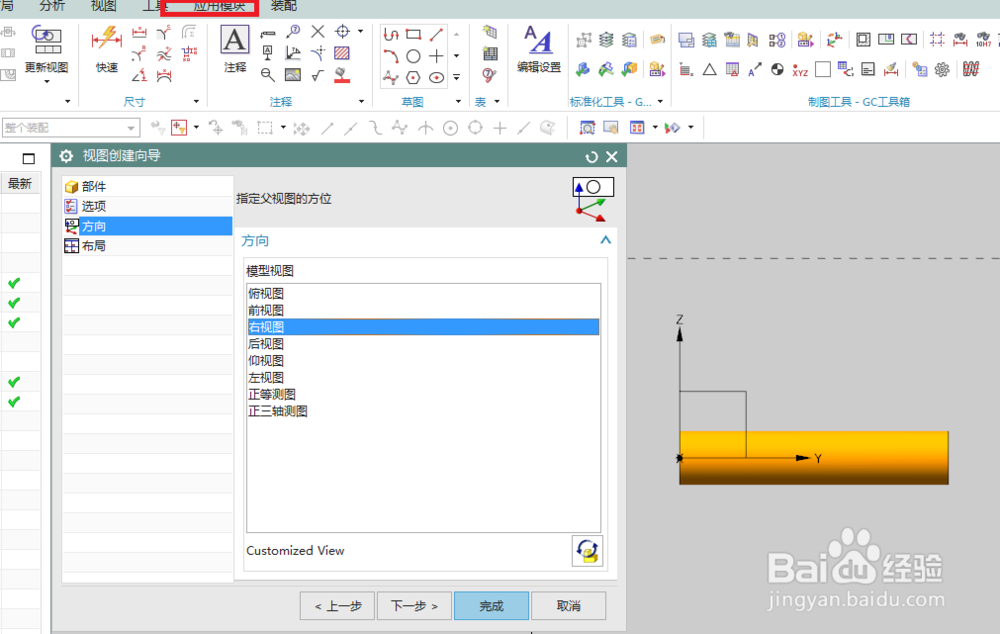

3、如下图所示，执行【应用模块——制图——新建图纸页——设置图纸页参数——确定】，来到下图所示的“视图创建向导”对话框，调整视图方向，点击确定，快速创建一个简单的工程图作为演示所用。

4、如下图所示，点击工具栏中的“断开视图”图标，激活“断开视图”命令。

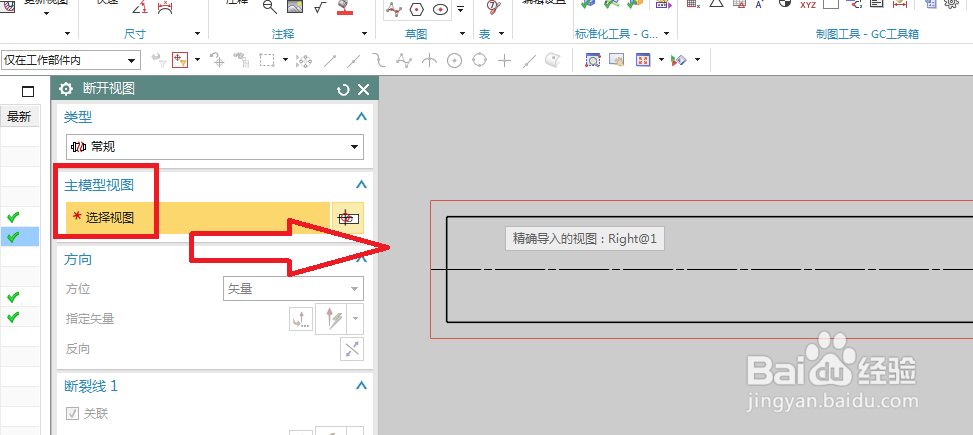

5、如下图所示，软件弹出“断开视图”对话框，要求我们选择视图，点击工程图中的视图。

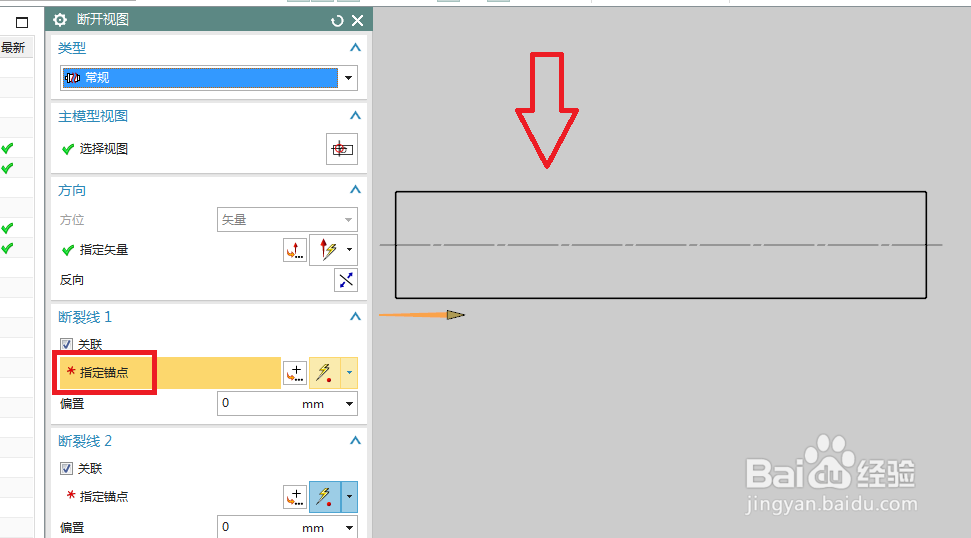

6、如下图所示，创建“断裂线1”，指定锚点，在视图中红色箭头位置点击一下鼠标左键。

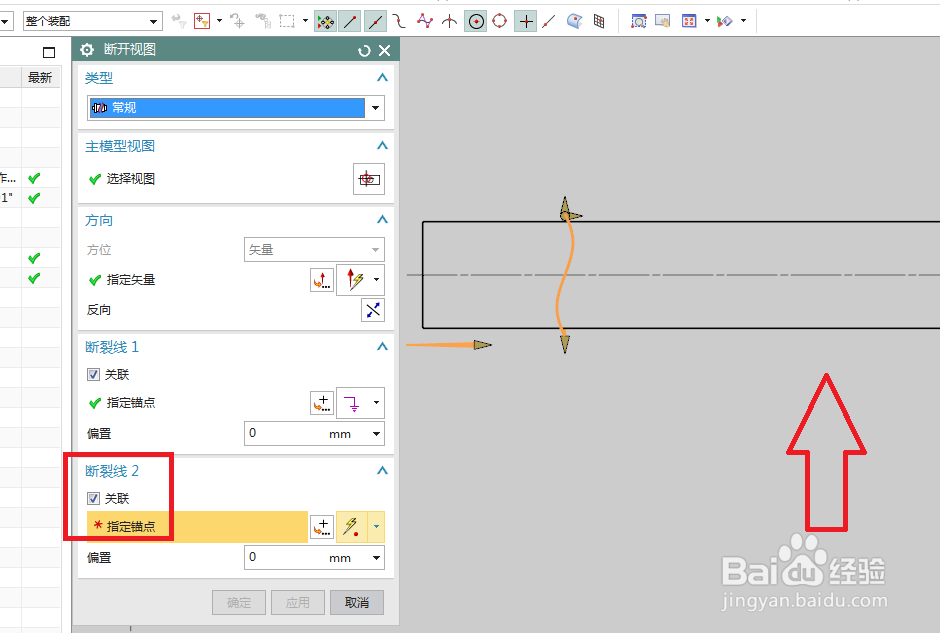

7、如下图所示，创建“断裂线2”，指定锚点，在视图中红色箭头位置点击一下鼠标左键。

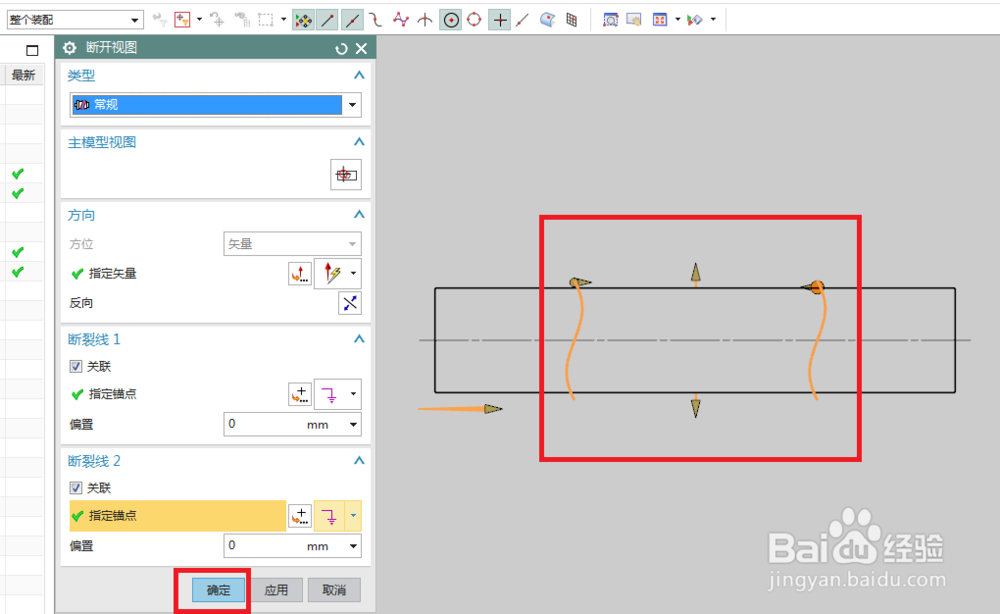

8、如下图所示，两个断裂线创建完成，点击对话框中的确定。

9、如下图所示，软件弹出下图中的对话框，点击确定即可。

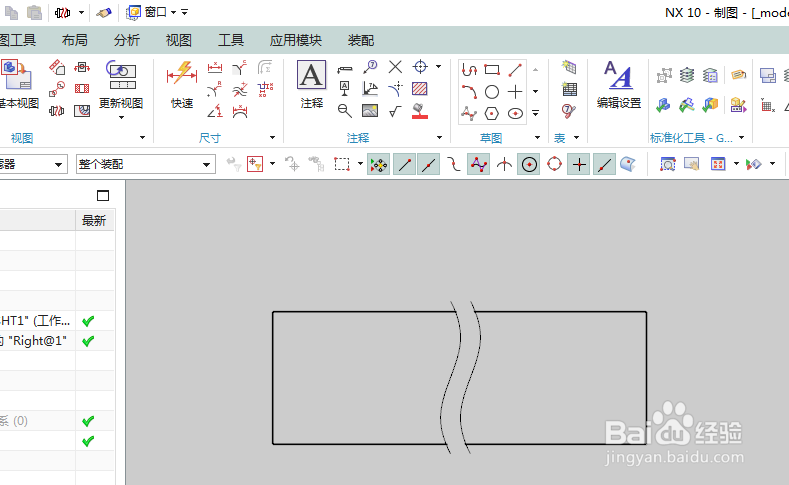

10、如下图所示，这个圆柱体的断开图就创建完成了，再添上中心线就和简介中相同了。
