16-17款奔驰GLC200电动尾门 专车专用安装流程图

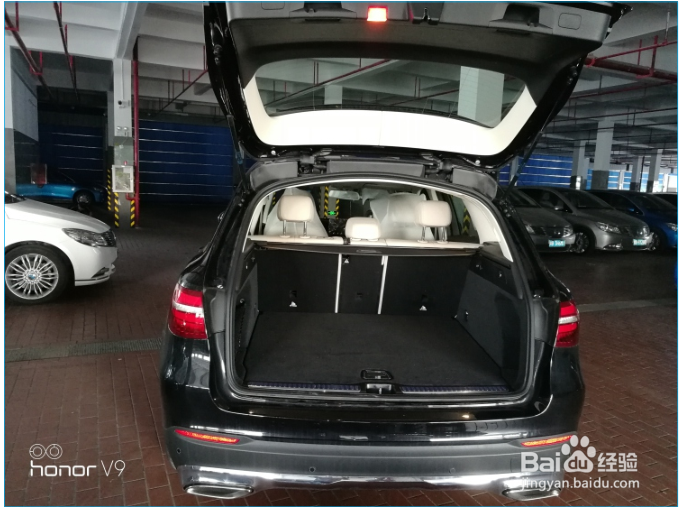

1、1：原车尾箱效果图

2、2：取下原车左右撑杆

3、3：取下原车左右车身支架

4、4：装上我司配的左右车身支架注意支架方向，使用我司配的沉头螺丝固定支架

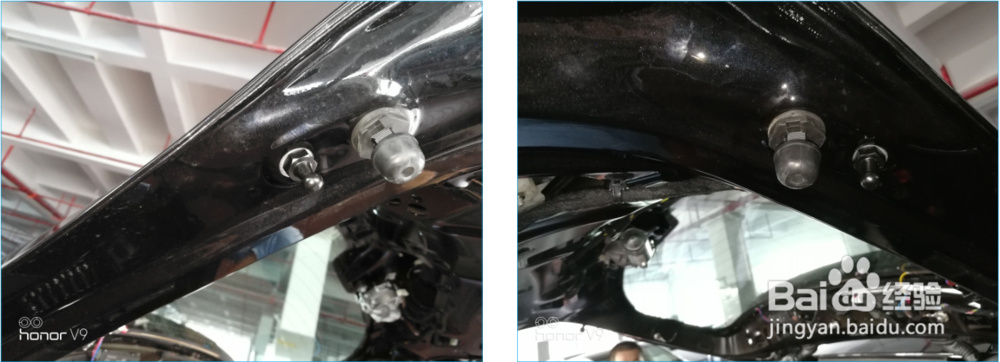

5、5：取下原车尾门球丁

6、6：换上我司配的球丁

7、7：装上我司电动杆注意出线方向为车身

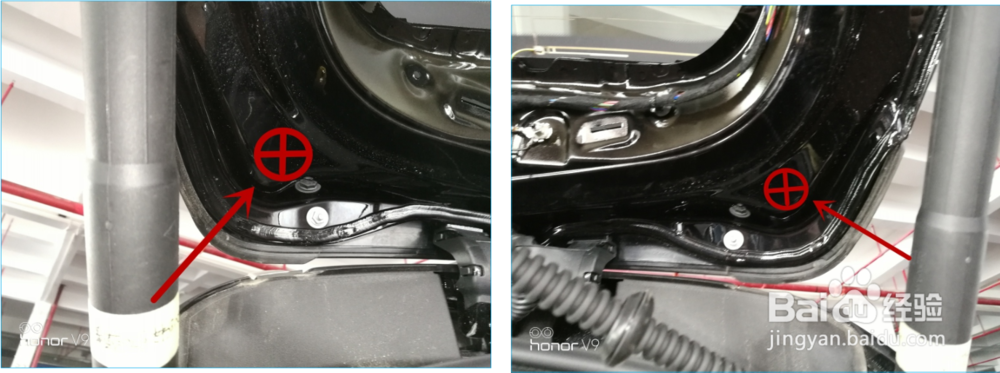

8、8：在箭头标记处打孔走撑杆连接线

9、9：取下尾门上装饰板，找到原车锁头插头，将我司专用锁头转接线对接上去，在尾门正中间位置找到此红色插头，将我司的紫色线接到绿红色线上

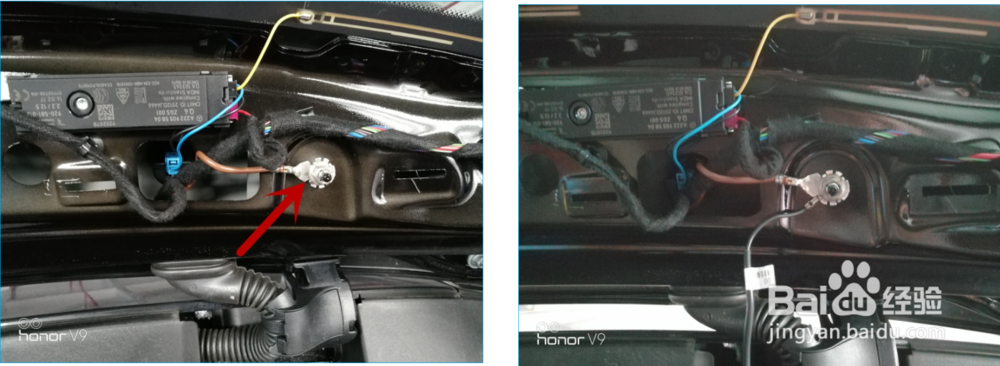

10、10：在箭头所指的位置装好地线

11、11：取下原车锁钩，换上电吸拉环

12、12：取下原车正驾驶位左侧盖板，在黄色保险丝区域从上往下第四个位置取下原车15的保险，取下来的15保险装上我司取电器上，将取电器装在刚取下来的保险孔位，注意取电器出线方

13、13：取下刹车上方的装饰盖板

14、14：找到正驾驶室车门上的线束，在此线束上找出CAN线分别是棕色，棕红色， 绿黑线接到棕色线上，绿色线接到棕红色线上

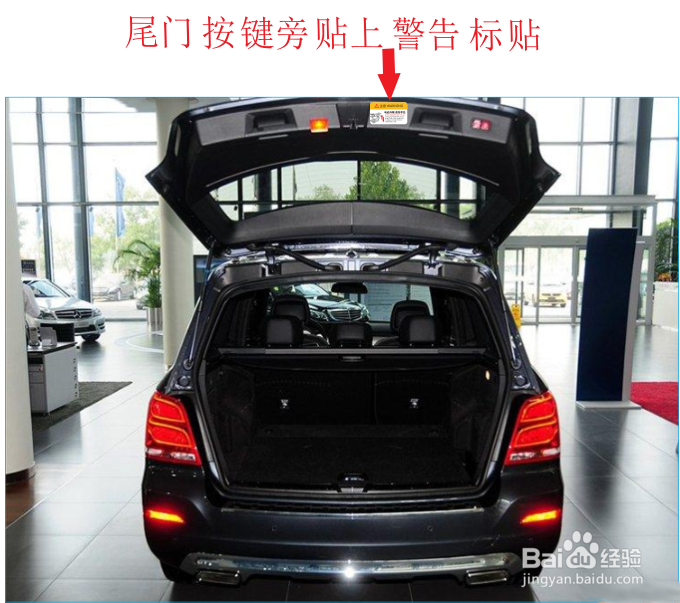

15、15：在尾门装饰板的右侧装上尾门按键

16、16：中控锁开关尾门方式，按开锁三次控制尾门开.按三次锁车控制尾门关

17、17：装好效果图
