PCB设计中怎么测试高速背板连接器SI性能指标

1、连接器基本情况高速背板连接器，8Column、10Row，直公/弯母连接形式。

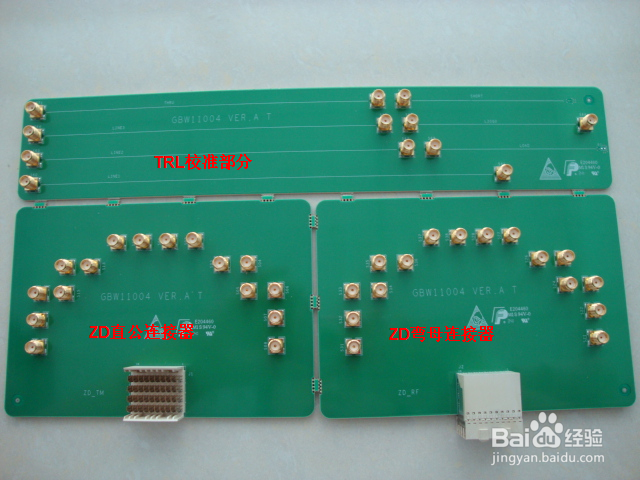

2、SI测试板设计情况这款高速背板连接器的SI测试板实物图如下图所示：测试板腻戴怯猡包括三个部分：ZD直公连接器板（连接器+SMA），ZD弯母连接器板（连接器+SMA），TRL校准测试竣淠仝螃板（配合测试仪器的TRL校准方法，设计校准PCB走线）

3、测试仪器及测试条件VNA：网络分析仪E5071CTDR：Tektronix实时示波器（带阻抗测试模块）测试频率：差分5.0 GHz / 10 Gbps上升时间：最快35 + / -5 ps

4、典型测试数据展示（1）特征阻抗TDR（第5行，ab/cd/ef/gh共4对差分信号）

5、（2）插损与回损 IL/RL（第5行，ab/cd/ef/gh共4对差分信号）
