Proe创建鸟巢型曲面

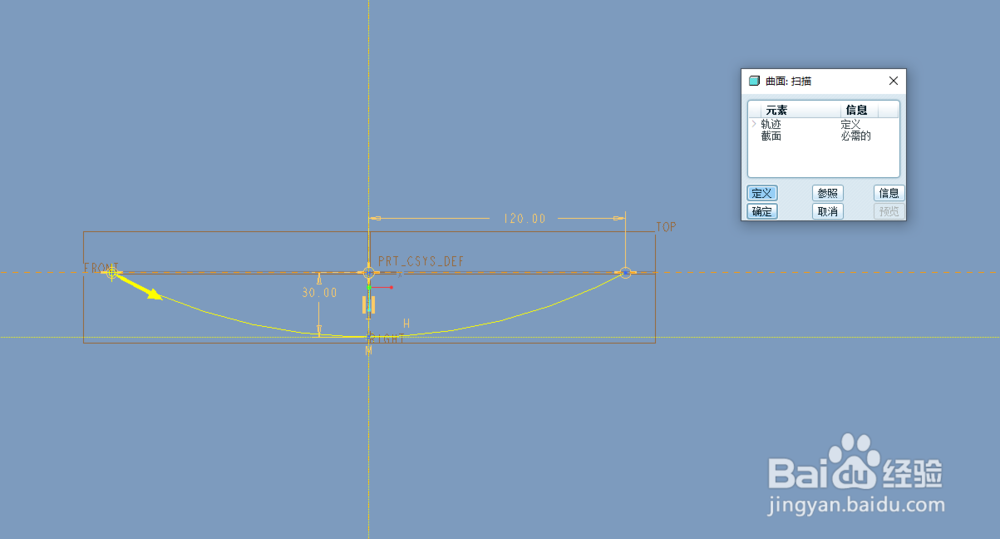

1、1.新建文件后，点击【扫描】-【曲面】，绘制如下的扫描轨迹。

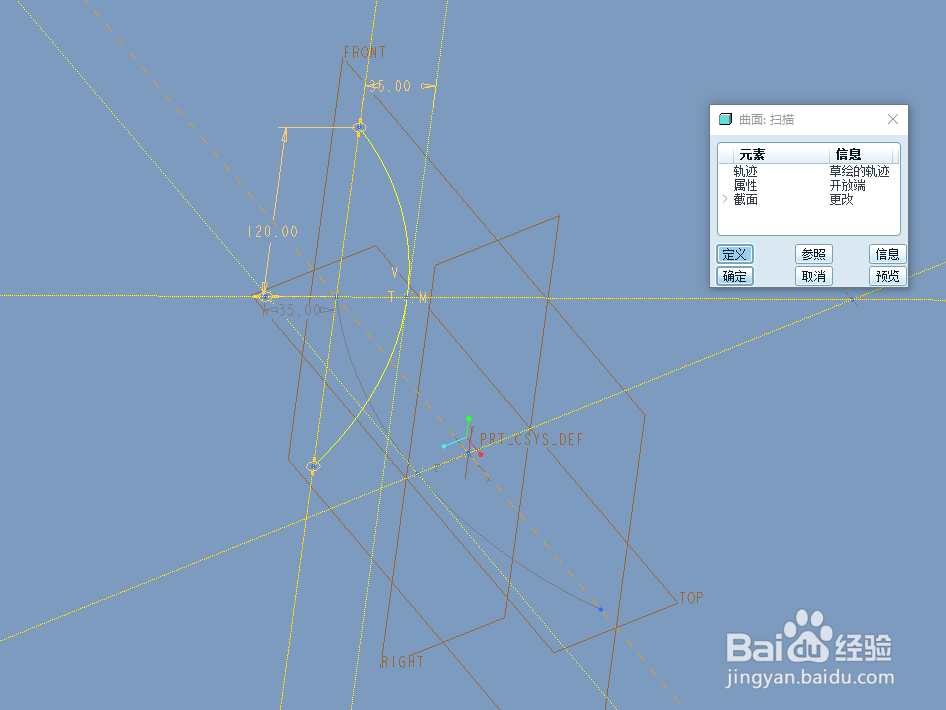

2、点击勾号完成轨迹的创建，再次绘制扫描截面。

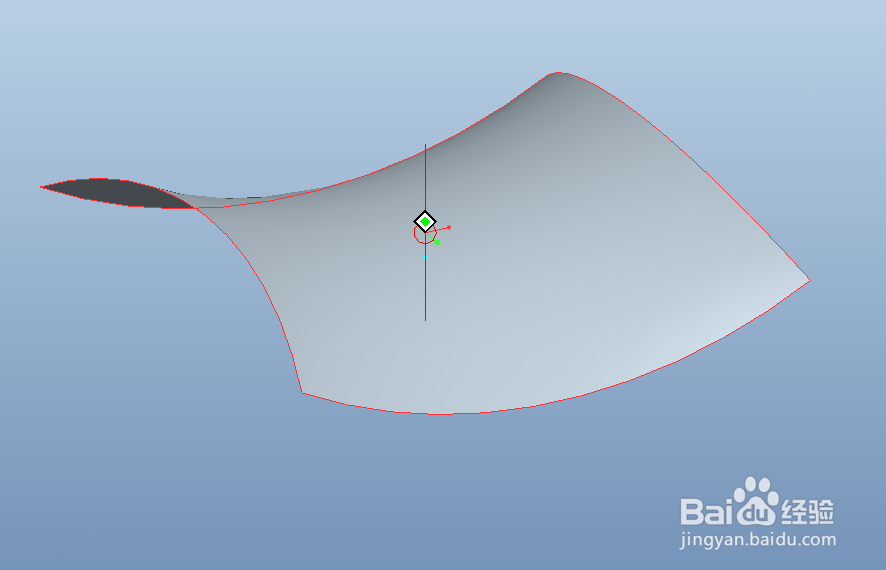

3、完成后如下图所示。

4、2.在合适的基准平面上绘制如下的椭圆。

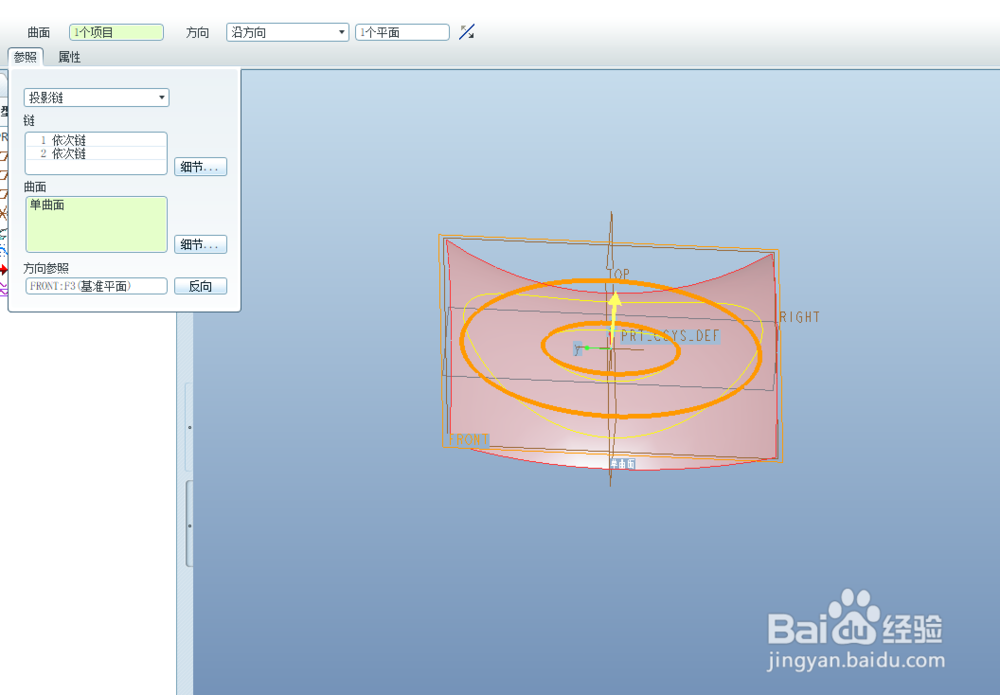

5、3.点击陴查哉厥右侧工具栏的投影按钮，按照下图进行设置。选择投影链就是我们上一步创建的草绘作为投影对象，曲面选择扫描曲面，投影方向选择椭圆草绘所在的平面。

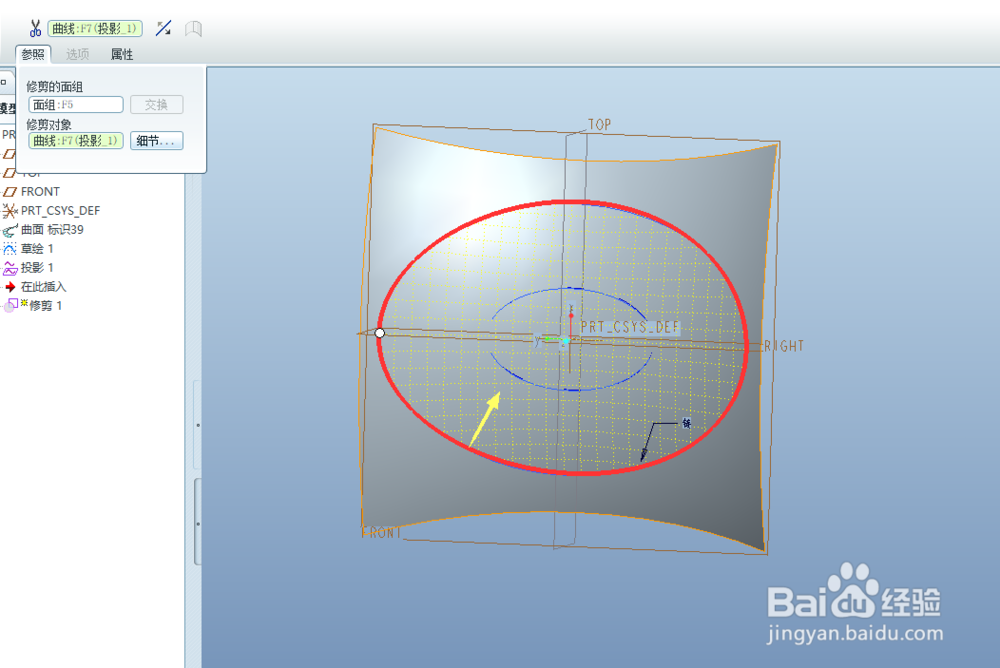

6、4.选择我尺攵跋赈们的扫描曲面，点击【编辑】-【修剪】，选择曲面上的投影线，如下图所示，带网格的部分为保留的曲面。点击勾号完成曲面的修剪。

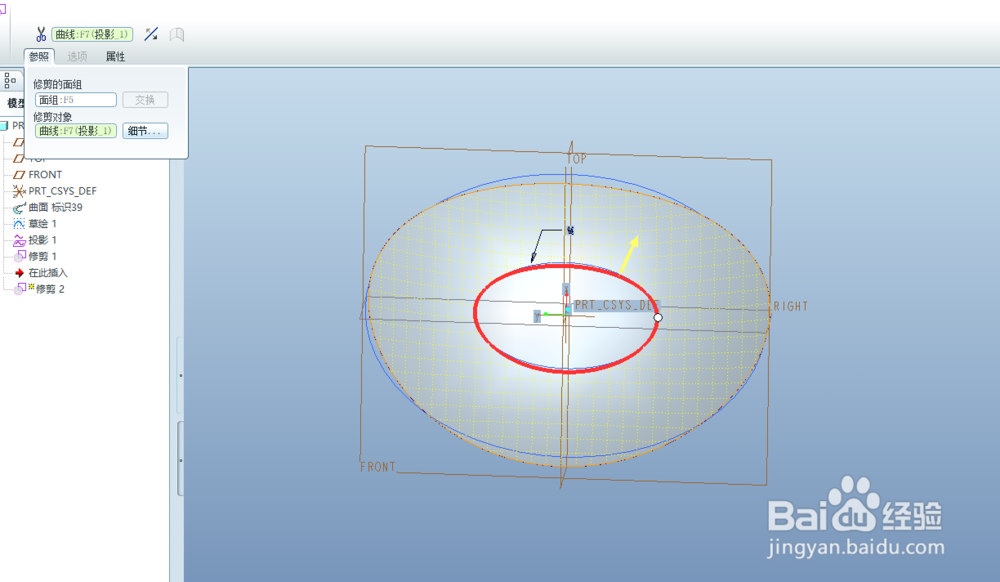

7、采用同样的方法，再次进行修剪，选择小椭圆作为对象。

8、5.创建如下图所示的基准平面。

9、在基准平面上使用边创建草绘，如下图所示。

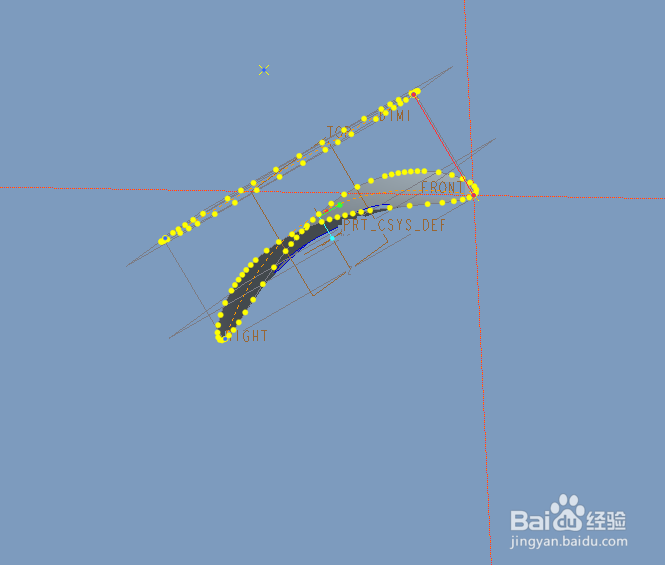

10、6.点击【可变截面扫描】，按住Ctrl依次选择下图黑色箭头所指的边或者曲线，作为可变截面扫描的轨迹。

11、点击控制面板上的草绘按钮，进入草绘环境，绘制一条直线作为扫描的截面，即下图黄色的直线。

12、7.按住Ctrl选择扫描曲面和可变截面扫描曲面，点击【合并】，将两个曲面进行合并。

13、8.倒圆角。

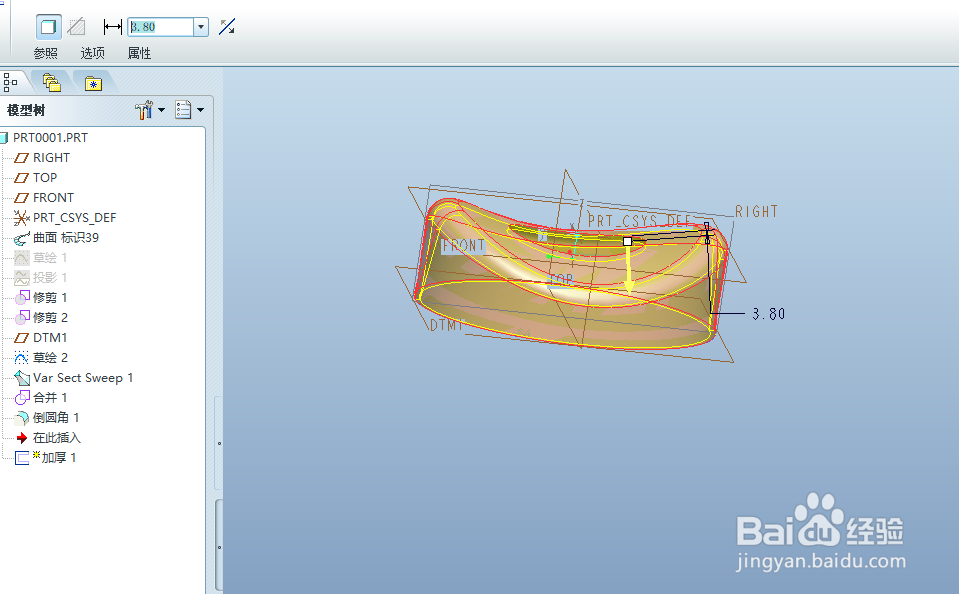

14、9.选择合并后的曲面，点击【编辑】-【加厚】，如下图所示

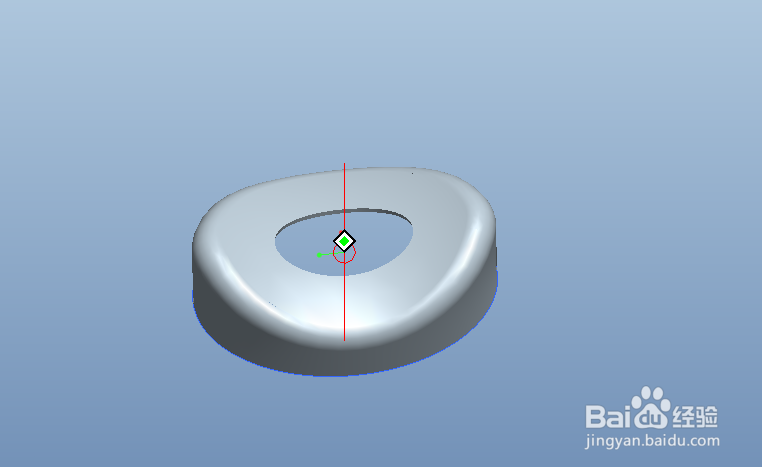

15、10.完成。
