沥青脆点仪的使用方法

1、将仪器擦净，使之透明，以观察试验中的试样变化。

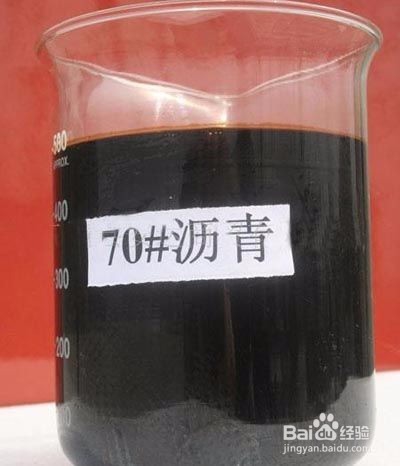

2、将沥青试样加热熔化，脱水，待冷却后称取重量相当于0．4立方厘米沥青试样，将其置于烘箱内加热，使沥青熔融涂裹于金属片上(要均匀)其厚度为0.5毫米，之后让涂有沥青的钢片在室温下冷却1小时。

3、取下大橡皮塞，在保温筒内放入适量固态二氧化碳和乙醇混合物(或丙酮)，按原样装好。

4、取下大橡皮塞(固定在塞的整体装置)将涂有沥青的钢片小心的夹在仪器的上、下夹头之间。中插入。

5、通过抽气机调整保温瓶内的冷却速度为每分钟降低1℃。

6、当温度降到预计的脆点温度前100℃左右时，即开始摆动仪器的手柄，摆动手柄的速度控制在每分钟五转，此时滑块从第一台阶升至第二韪汶萦燔台阶，其高度差为3．5毫米，钢片亦随之弯曲呈弓形，然后按此速度反摆手柄原位置(第一台阶)，钢片伸直。温度每降低1℃，按以下步骤重复一次。

7、当试件出现裂纹时的温度即为该沥青试样的脆点。
