logic converter 的一种用法

multism在数字仿真方面也有很强的能力，本经验主要介绍的是logic converter的一种用法。

工具/原料

multism11

一：过程

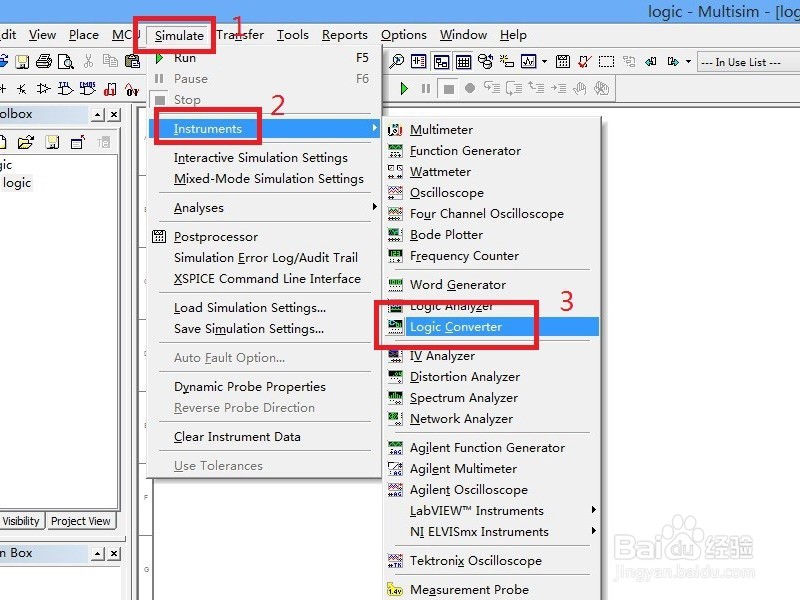

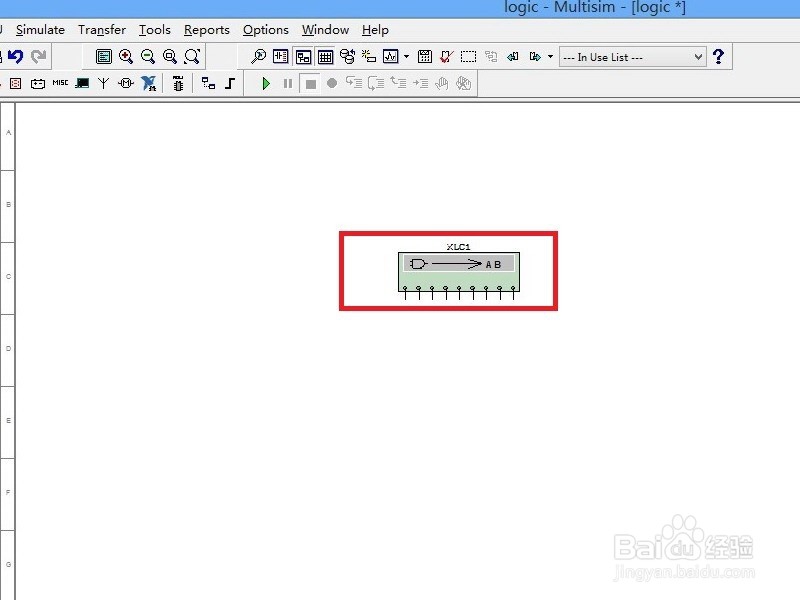

1、打开multism11，依次点击：simulate—instruments—logic conveter，将其拖动到软件绘图桌面上。

2、双击logic converter的图标，展开其属性编辑窗口。

3、本模块，可以选择9个逻辑变量。我们通过鼠标左键点击，添加3个逻辑变量。注：所有可能性为：2*2*2*2……，所以3个变量组数为：2*2*2=8；

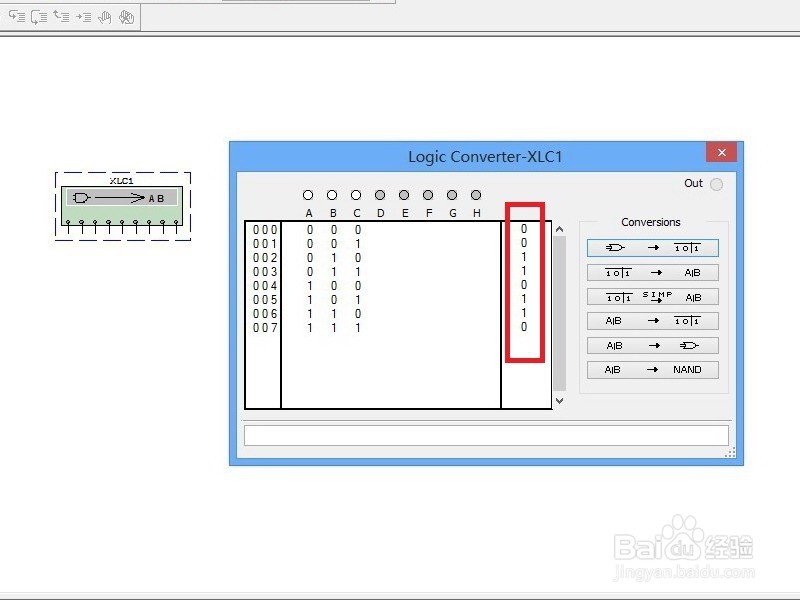

4、刚才窗口中右侧为？，我们可以对其赋值：0,1，x；注：这里赋值参考卡诺图解法；

5、当所有的组合都已经赋值后，我们点击右侧第弛阻廖娓二个按钮icon；此时窗口下方出现了真值表对应的逻辑函数表达式；注：根据卡诺图解法很容易理解，只有真值为1的组合才被计算到表达式中，所以表达式中共有4项。

6、逻辑表达式的化简也是必要的，此时我们只需要点击第三个按钮icon就可以得到最简表达式。

二：备注

1、通过multism11我们完成了上面逻辑关系式的化简，但是计算机软件化简方法更加智能，所以本人手写的计算过程。

2、logic converter右侧按钮所有的按键含义可以参见下面英文信息。
