怎么识别CAD标注是否被修改

2025-04-16 20:40:54

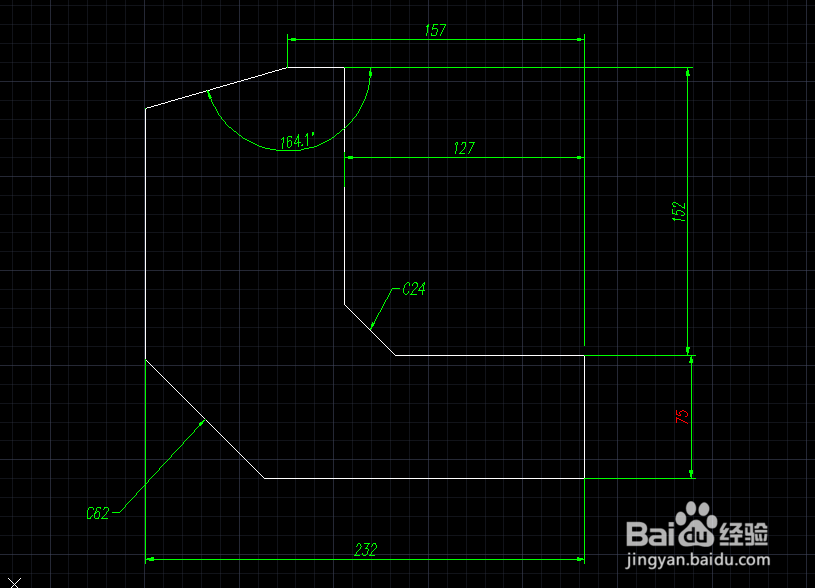

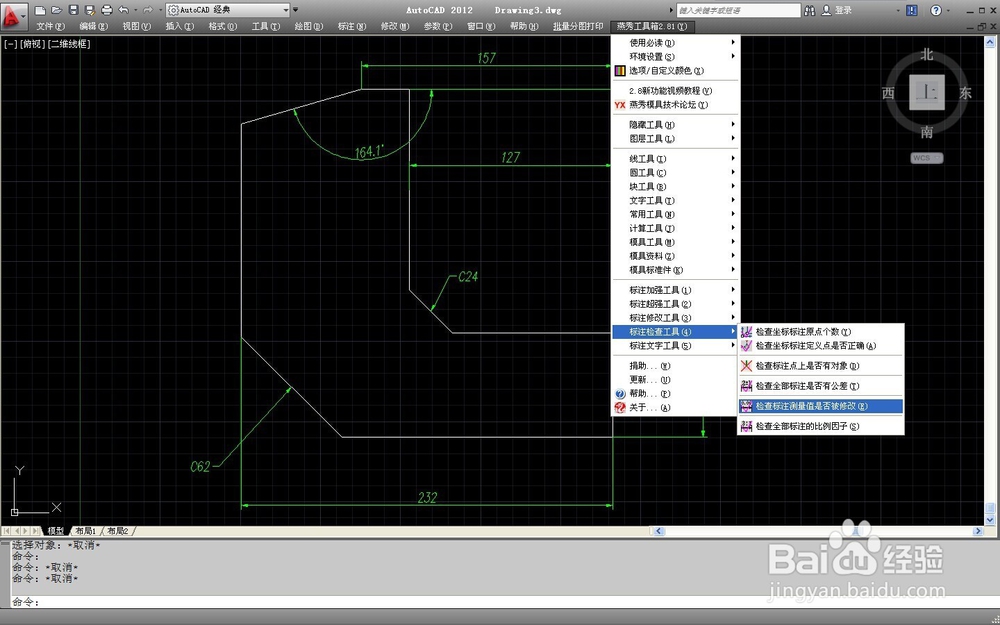

1、方法一：用燕秀工具箱利用CAD的插件检测是最快捷和简单，但前提是下载安装了燕秀工具箱安装了燕秀工具箱后，如图若有改动过的尺寸，燕秀就会将其改为红色

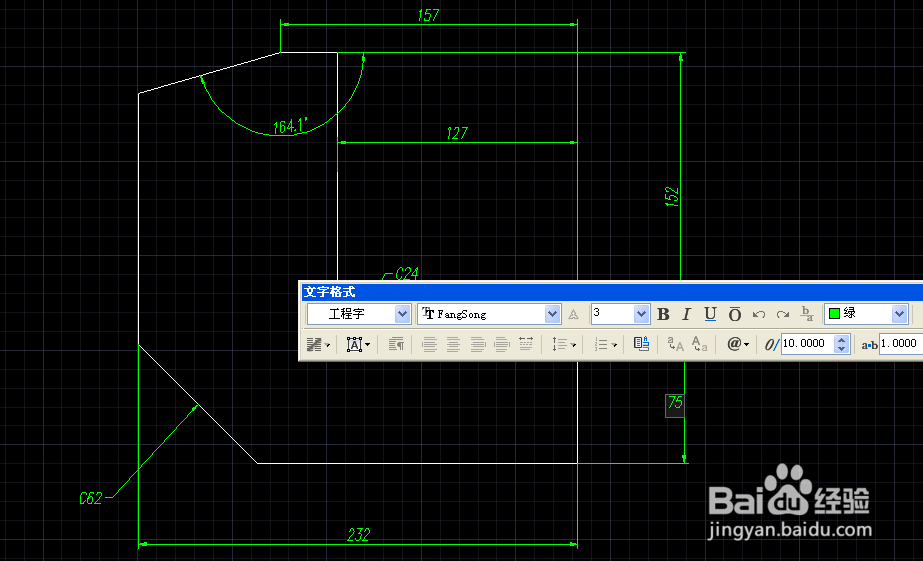

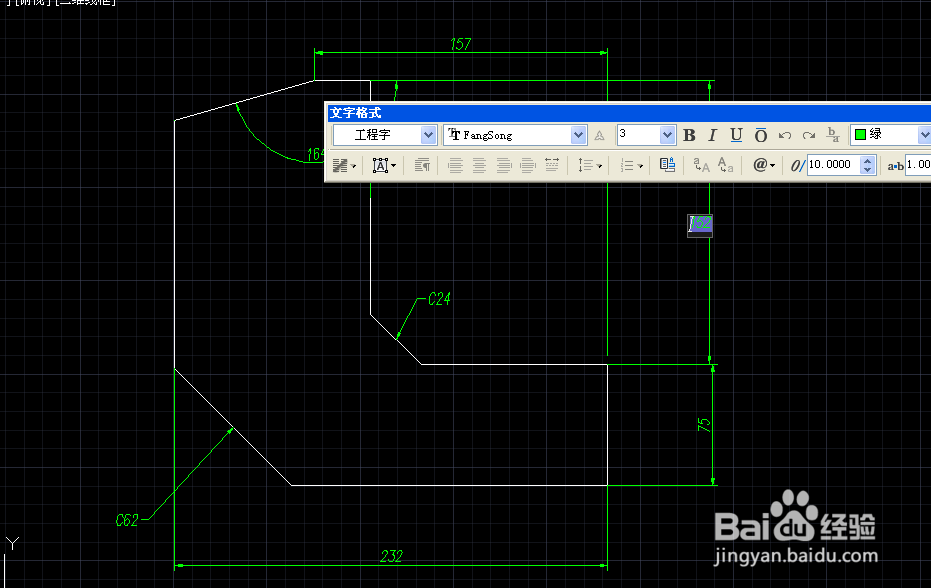

2、方法二：用ED编辑查看尺寸如果没有燕秀，而且尺寸不多。那就按快捷键"ED",再点相对应尺寸，没有改动过的尺寸呈蓝色,有改动则如图，属于可编辑状态

3、方法三：放大或缩小图形没有燕秀而且尺寸多，那就直接用放大和缩小而挑选因为没改动的尺寸会形状更改而改变，改动则不会如图，复制一个图形放大2倍后，除改动过的尺寸其余都放大了
