16款哈弗 H6 酷派电动 尾门专车专用安装流程图

1、原车尾箱效果图1、原车尾箱效果图

2、取下尾门上的装饰板，注意先取下尾门上的螺丝。

3、取下尾门前装饰板、注意先取下螺丝

4、把门锁患束锍瓜开关线/电源线/前按键线和拉锁传动机构连接线分别走线至方向盘底下和尾箱左后方位置，把驾驶位左侧挡板取下，门锁开关线/电源线/按键线由此走线并拆下保险盒前散艉九慊装饰板 （注意:绿色虚线分别走拉锁线与门锁开关线、走线时注意不用过力扯线,有可能会把线芯扯断）

5、在尾门上接好地线，如图 （注意：地线没接好出现以下故障现象: 1、控制盒不工作，尾门开关门不正常，走走停停的）

6、把锁芯线束上的黑红线剪断,用我司的锁头驱动线(黄色)和锁头检测线（灰色）拉到黄色线的锁头端和行车电脑端,再用门锁检测线(白色)夹到该线束的黑蓝线上（注意：锁头线没接好会出现以下故障现象: 不剪断黑红开关尾不正常、按键无作用、电吸无作用）

7、用我司的尾门开关检测线(紫色)夹到尾门开关线束上的黑黄线上

8、取下原车撑杆与原车支架

9、装好我司L杆左撑杆与R杆右撑杆，注意球头帽要卡到位，否则会脱杆

10、如图位置用22MM钻头打孔走撑杆线装好硅胶塞

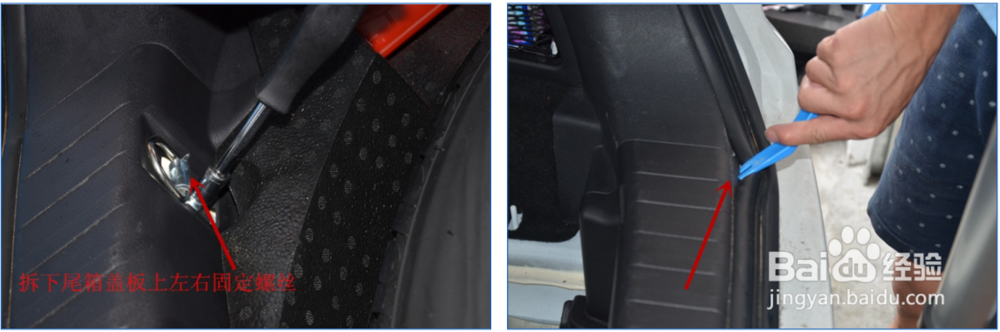

11、拆起尾箱的盖板，注意先取出盖板固定螺丝

12、把原车锁头取下换上我司的锁头，在把电吸盒对插好连接线固定好在尾箱左侧,

13、在原车OBD白色座子上从后数第三个位置紫色线与灰色线分别接上我司CAN-H与CAN-L线

14、把我司取电器插好。在保险盒第一个排第一个位置（箭头方向）注意取电器方向

15、在如图位置装上我司的前按键并插好连接线

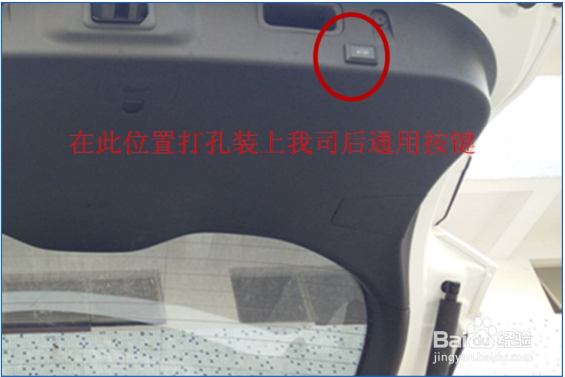

16、在如图位置用22MM打孔器打孔装上我司的后按键并插好连接线

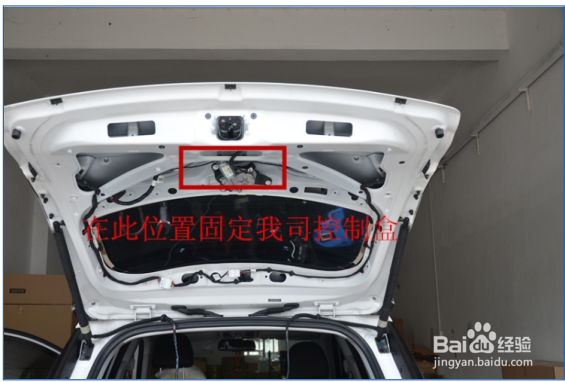

17、如图位置固定控制盒

18、安装好后效果注意：哈弗H7遥控钥匙开关尾门方式为：长按遥控钥匙尾门键开关尾门
