如何运用支路电流法分析求解电路

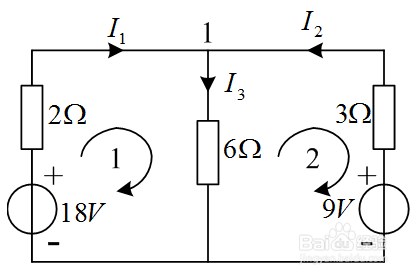

1、【支路电流法】支路电流法是以支路电浯裁佻辞流作为未知量，通过列写KVL、KCL方程，联立方程求得支路电流，从而可求得其它相关量。【解题步骤】对于一个含有n个节点、b条支路的炼蓄晦擀电路1、首先设出各支路电流和参考方向以及回路的绕行方向。2、根据基尔霍夫电流定律列出（n-1）个独立节点的KCL方程。3、根据基尔霍夫电压定律列出（b-n+1）个独立回路的KVL方程。4、联立方程求得各支路电流。5、根据支路电流和其它待求量的关系求得相关量。【方程个数】要根据有几个未知的支路电流，有几个未知量就列几个方程。【实例】用支路电流法求图示电路中各条支路的电流。

2、设出节点和两个独立回路的绕行方向。共有三个未知量，需要列出三个含有未知量的方程

3、【实例】用支路电流法求电流I1、I2、I3及电流源的端电压U

4、标出各节点及各网孔的绕行方向。共有三个未知量，需要列出三个含有未知量的方程

5、【实例】用支路电流法求电流I

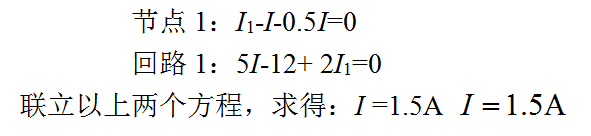

6、设出支路电流I1和网孔的绕行方向。共有两个未知量，需要列出两个含有未知量的方程
