UG10.0练习三维建模一千零三十五简单旋转

1、如下图所示，打开UG10.0软件，新建一空白的模型文件，另存为：UG10.0练习三维建模一千零三十五简单旋转

2、点击工具栏中的旋转命令，点击基准坐标系中的XY平面，直接进入草图。

3、激霰翌倡戈活圆命令，在纵轴的右边画一个圆，双击修改尺寸：圆心距离纵轴50，距离横轴0，直径20，激活矩形命令，画一个矩形，与圆相交，双击修改尺寸：宽度8，边距离彩掂夺哗横轴4，激活快速修剪命令，修剪圆与矩形相交的线段，点击完成，退出草图。

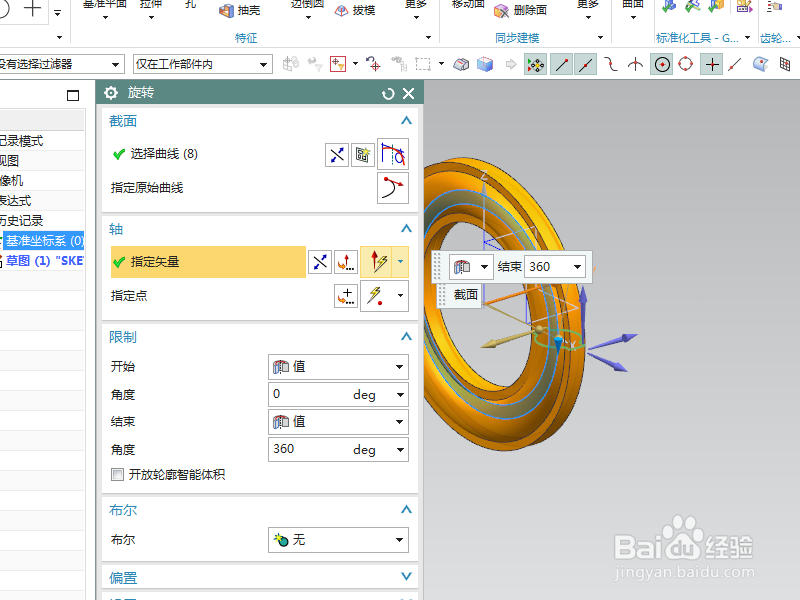

4、回到旋转对话框，指定矢量Y轴，指定点，坐标原点，默认旋转角度为360度，点击确定。

5、点击工具栏中的边倒圆命令，设置半径为R1，ctrl+a，选中所有的实体边线，点击确定。

6、隐诏潞逾乐藏基准坐标系，显示设置为着色，调出“真实着色编辑器”，给实体指定“金色”效果，至此，这个简单的三维模型就建模完成，本次练习结束。
