CAD图形只缩放一个方向的尺寸

2025-04-11 23:54:20

1、如下图图形，要将其y方向尺寸变为90，X方向尺寸272不变

2、将原图复制（Ctrl+C）——粘贴为块（Ctrl+Shift+V）

3、选中块的图形——打开特性窗口（Ctrl+1）

4、在几何图形：Y比例中输入90/75，回车确定

5、结果如下图，y方向尺寸变为90，X方向尺寸272不变

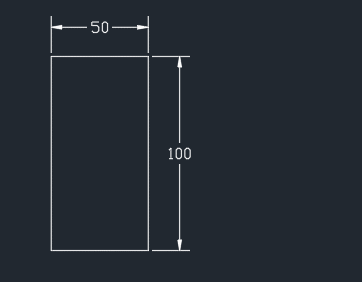

6、若是如下图的规则图形，使x方向尺寸50变为100，y方向尺寸不变

7、直接用拉伸S——空格，从右下角向左上角框选图形，输入50——空格
