PD逆向工程连接Oracle数据库创建pdm文件

1、进入菜单文件-Reverse Engineer-Database…

2、打开窗口，输入Model name/选择数据库版本，点击【确定】

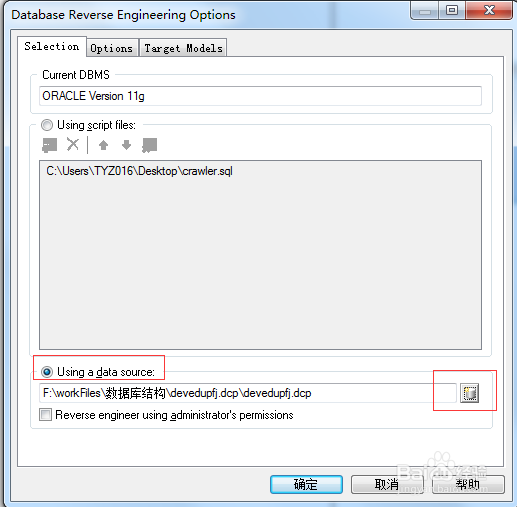

3、打开窗口，选择Usering a data source

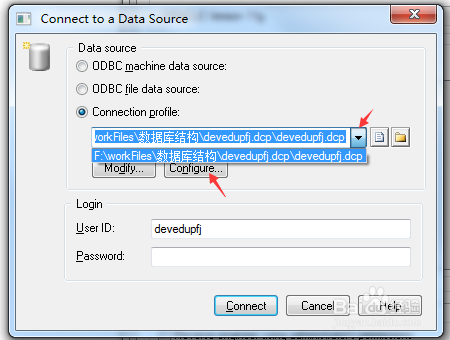

4、如图选择下箭头，若有dcp文件，直接点击确定，如果没有，选择Configure…

5、选中【Connection a profile：】点击按钮【Add Data Source】,弹出页面

6、新增加dcp文件，填写相关信息，并测试连接是否成功。

7、连接成功之后，点击确定回到dcp文件选择页面

8、点击【确定】回到，连接数据库页面

9、点击【Connect】，回到如下页面

10、点击确定，弹出数据库的表选择窗口

11、选择相应的表以及其他侍厚治越元素，点击【ok】，注意，按住shift可选择多个，点击复选框可以批量选中或者取消。点击【ok】后等待逆向过程完成。点击保存，至此生成pdm文件过程完成。
