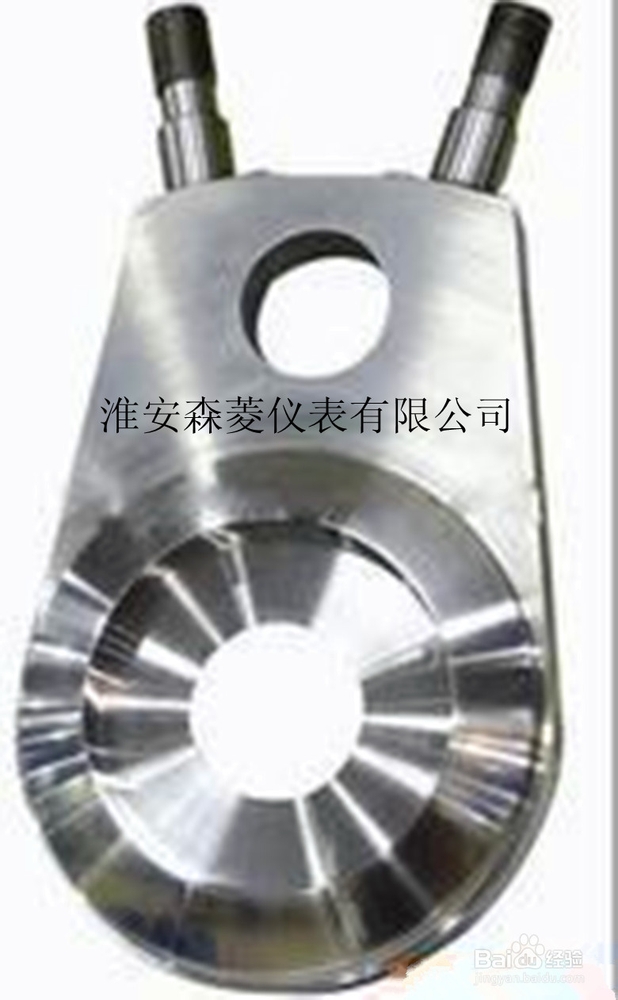

孔板流量计的差压引出管路注意事项

1、引压管路应有牢固的支架托承，两根取压管路应尽可能互相靠近并远离热源或震动源，测量水蒸汽流量时，应用保温材料一同包扎，必须时(如气温0℃以下)加伴热管防止结冰。在测量脏污流量时，应附设隔离器或沉降器。

2、引压管路内必须始终保持单相流体状态。被测流体是气体时，引压管路(包括差压计的压力腔)内全部是气相；被测流体是液体时，引压管路内全部是液相，绝对不能有气泡。为此应在引压管路的最低点装排水阀或在最高点装排气阀，在新装或检修差压仪表时应特别注意。

3、引压管路的内径与管路长度和介质脏污程度有关，通常在45米以内用内径为8-12mm的管子。

4、孔板流量计测量液体流量时引压管水平段应在同一水平面内。若是在垂直管道上安装节流件，引压短管之间相距一定的距离(垂线方向)，这对差压变送器的零点有影响，所以要通过“零点迁移”来校正。
