在图纸中标注斜线尺寸方法

1、通过情况下，CAD文档中大多数是针对水平或垂直图形进行标注，对此可以通过“标注”菜单中的“线型“标注来实现。

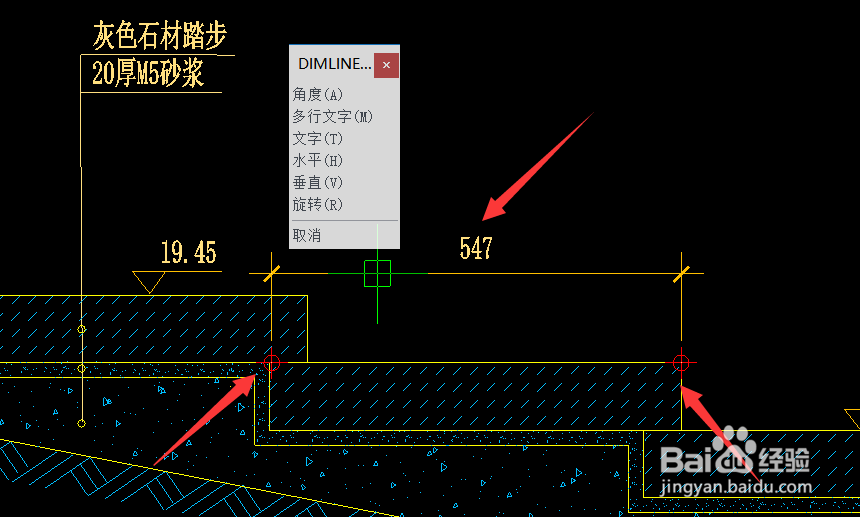

2、在”线型标注”模式下，利用鼠标分别取想要进行标注的两个顶点，之后就可以选择标注的放置位置即可完成线型标注。

3、而对于斜线的标注，则比较繁琐一点。具体方法：点击“标注”菜单中的“对正”菜单项。如图所示：

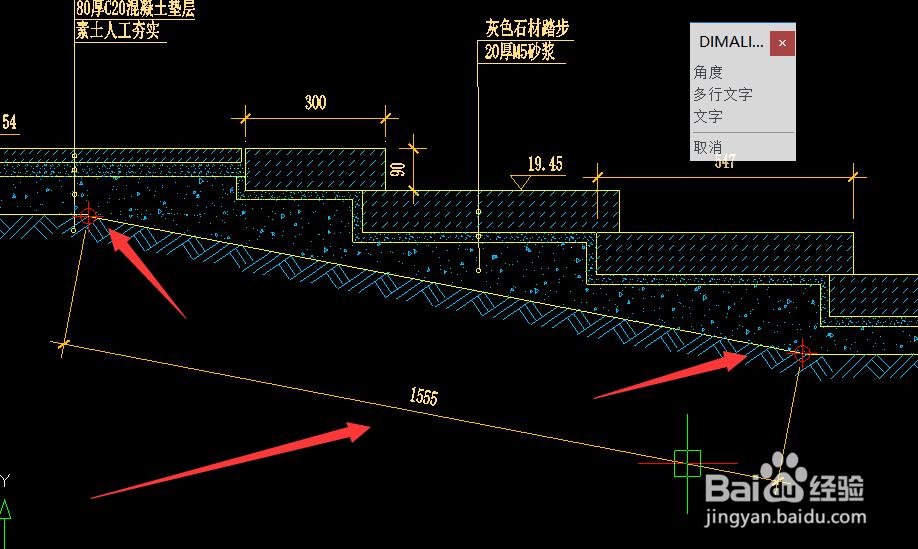

4、接下来是操作的关键，我们先通过鼠标点击来选择酋篚靶高需要标注斜线的一个端点，然后像拉直线一样，从要标注的一端拉到另一端。如图所示：

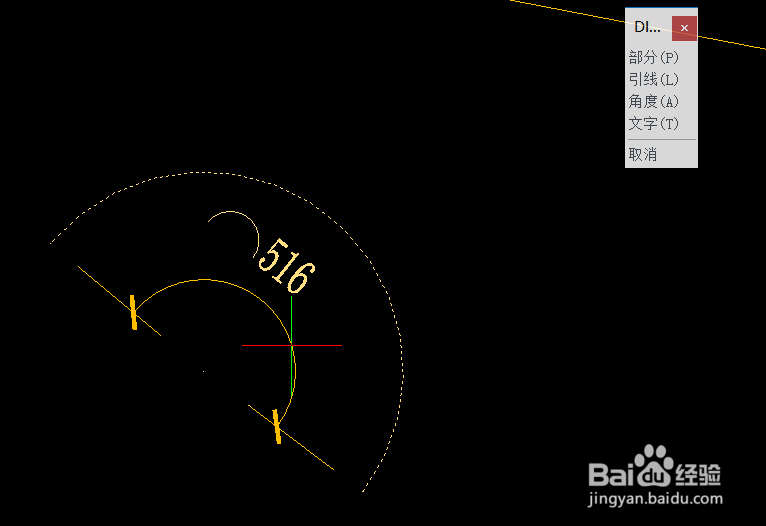

5、有时我们还可以不规则图形或弧形进行标注，如图所示，直接从“标注”下拉列表中选择相应的类型即可。

6、在弧形标注模式下，直接利用鼠标点击相应的弧形，即可进入标注模式，在此通过移动鼠标就可以实现相应的标注样式的绘制。
