如何用cad绘制单扇双面弹簧门

1、打开cad，使用直线工具绘制一条竖线，如下图。

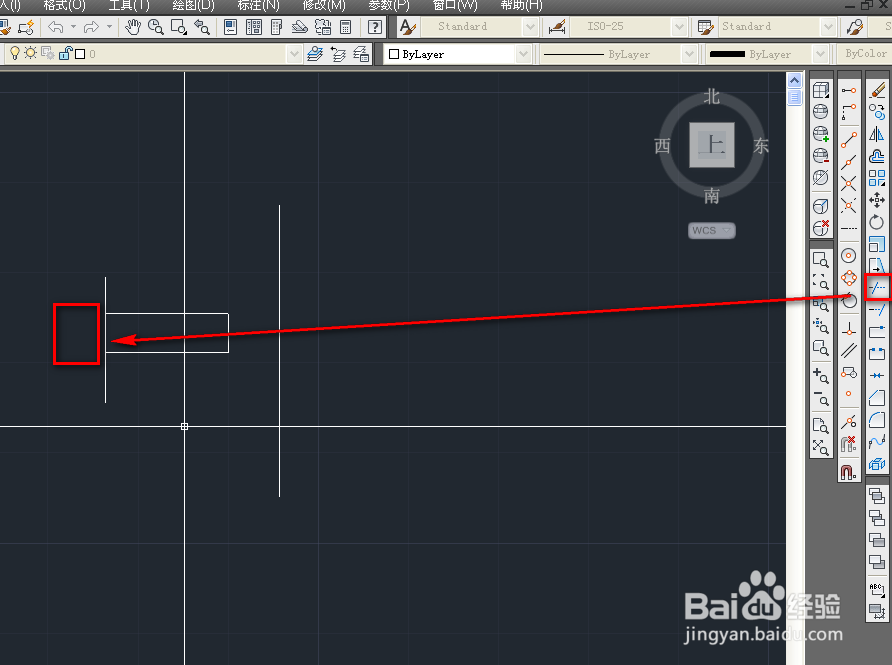

2、使用矩形工具，在竖线左侧绘制一个矩形，如下图。

3、使用直线工具绘制一条垂直于矩形的直线，如下图。

4、使用修剪工具，修剪掉多余的矩形，如下图。

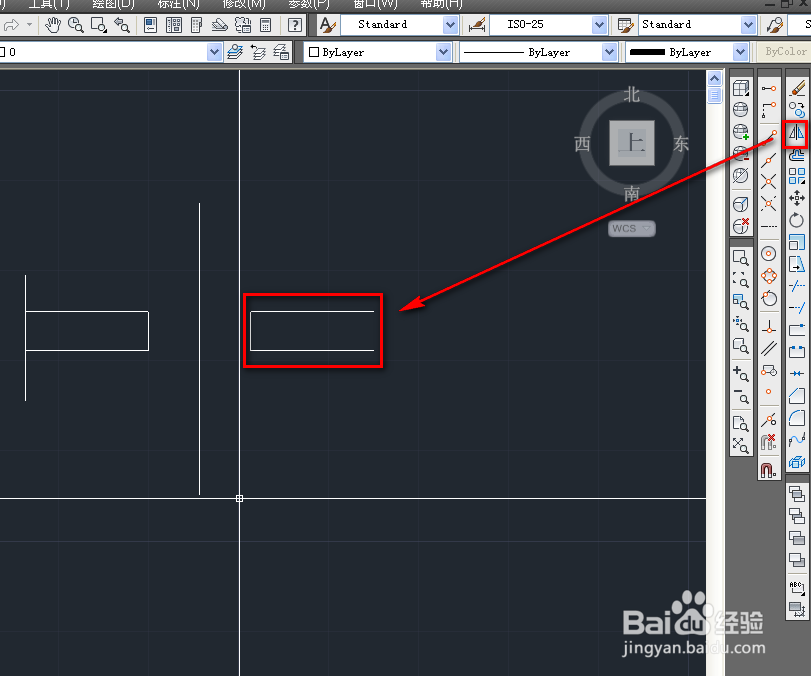

5、使用镜像工具，将剩下的矩形镜像到右侧，如下图。

6、删除掉辅助线，如下图。

7、以两个矩形一边中点为半径绘制一个圆，如下图。

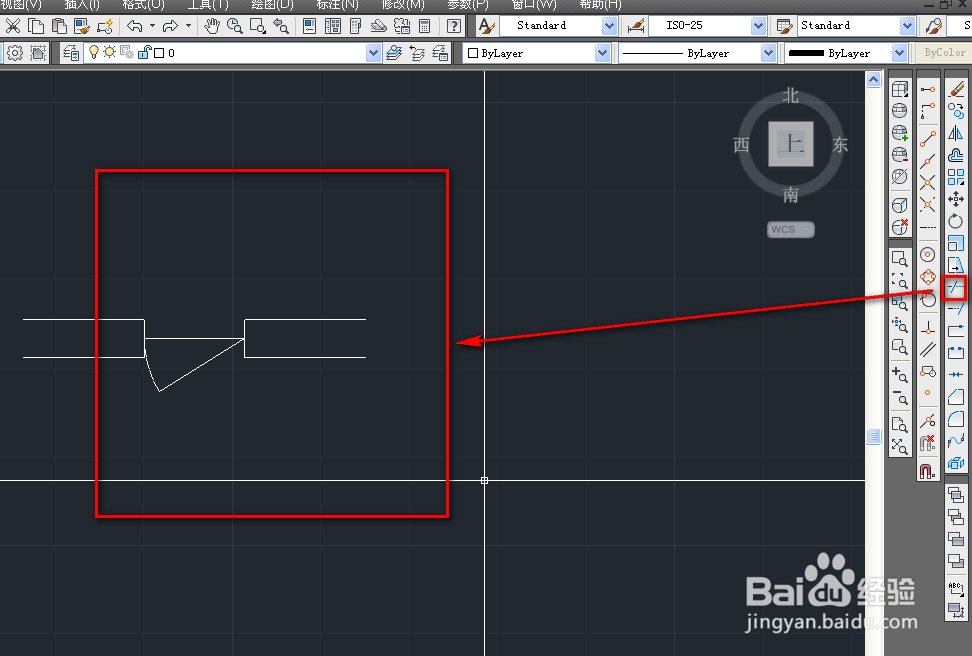

8、使用直线工具绘制两条线段，如下图。

9、使用修剪工具，修剪掉多余的圆，如下图。

10、使用镜像工具，将圆弧和半径做镜像，如下图。

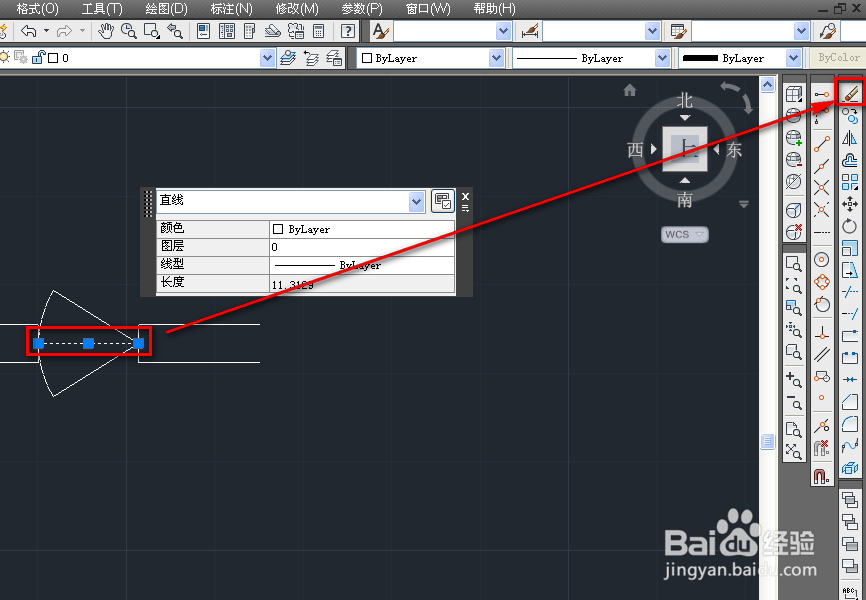

11、删除连接两个中点的半径，如下图。

12、将上方的弧和半径改为虚线，如下图。

13、确定后，我们就完成了对单扇双面弹簧门的绘制，如下图。
