AD软件设计PCB过程中常见问题1

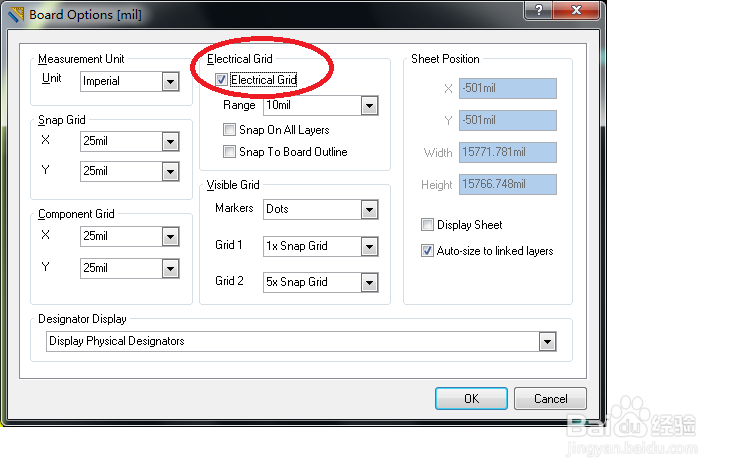

1、鼠标不能捕捉焊盘中心。快捷键“O+B”，打开Board Options窗口，在Electrical Grid前打钩，如图

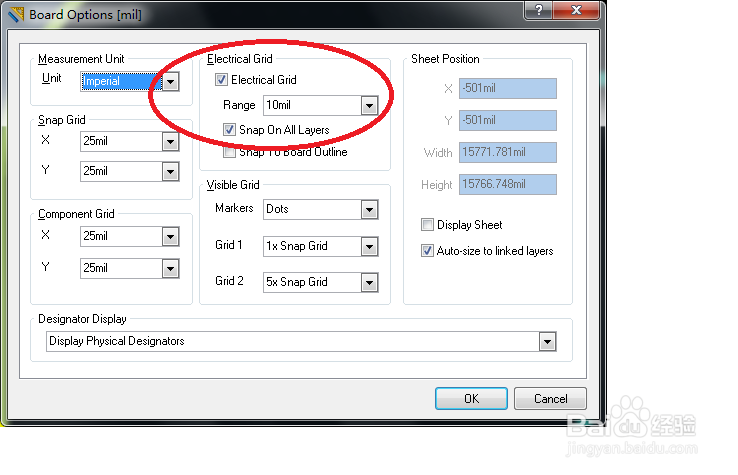

2、测距时捕捉不到丝印边框。快捷键“O+B”，打开Board Options窗口，在Electrical Grid前打钩，且在Snap On All Layers前打钩，如图

3、选不中元件等。一般是要选中的对象被锁定了，可以在属性中解除锁定。也有可能是你要选的对象不在当前层。若要在元件锁定状态下对其操作，则打梯瓣氨割开Preferences,去掉Protect Locked Objects前的对勾，如图

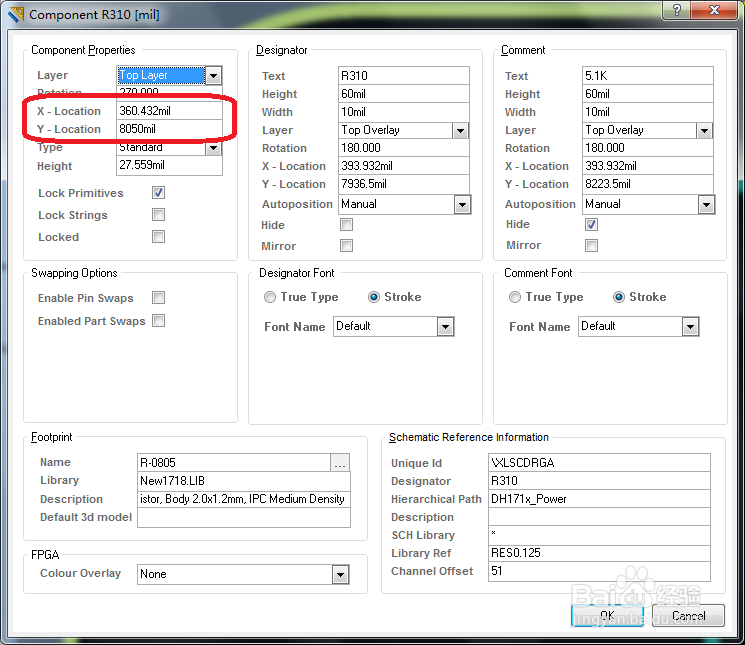

4、精确移动元件方法一。在属性中更改坐标值。如图

5、精确移动元件方法二。选中元件，按快捷键“M”，选“Move Selection By X,Y”,如图

6、在弹出的对话窗中，直接输入要移动的数值，如图
