如何编辑纵断面图

生成的纵断面，常常需要进行编辑，才能符合我们所要的效果。利用zdm软件的编辑功能，能快速编辑纵断面。

工具/原料

zdm软件

数据文件

编辑功能1：纵断面分幅套图框

1、使用命令：zdmft，用于纵断面长度非常长，软件自动在合适位置分幅，并自动套入图框。

编辑功能2：增加、修改纵断面中表格标注

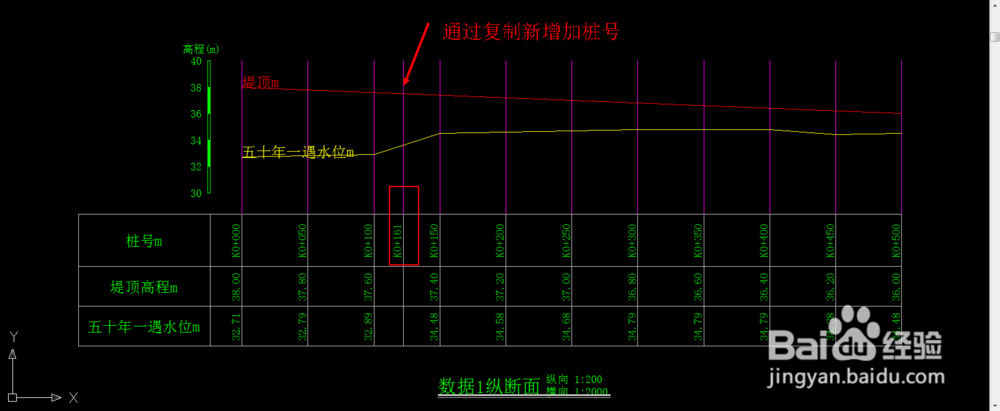

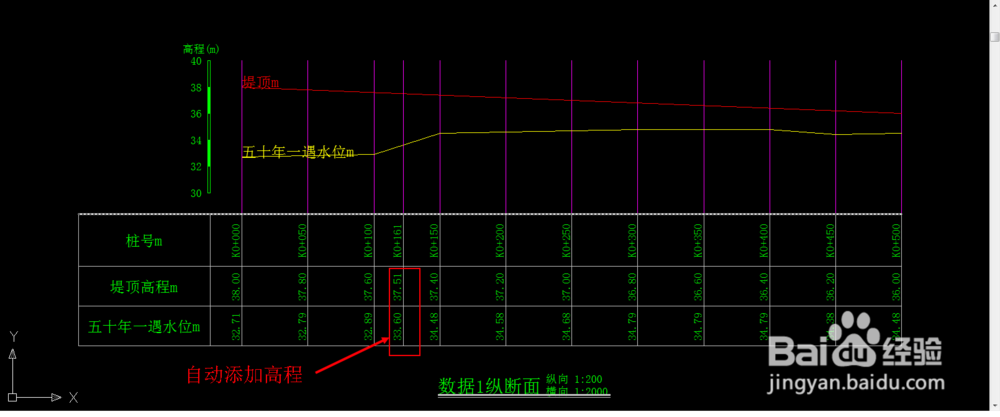

1、增加桩号线或移动桩号线后（桩号线可以直接复制），使用命令：getzdmbg，选择桩号线及曲线，可以在表格中修改或增加曲线对应桩号处，桩号和高程文字。

编辑功能3：增、减表格行，提取纵断面曲线数据

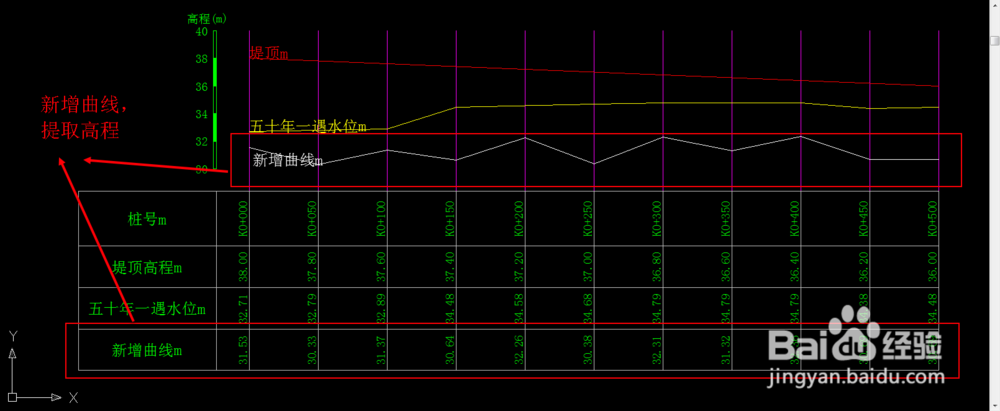

1、在原纵断面图上用pl多段线命令，任意绘制一条纵断面线。注意首尾要和相应桩号线相交。

2、使用addh命令，选择纵断面曲线，给定曲线名称，可以自动增加表格行，并将曲线与桩号线相交的交点高程自动堤取到表格中。

编辑功能4：标注纵断面曲线的每段长度、比降

1、使用pdbz命令， 标注纵断面曲线的每段长度、比降，如在纵断面表格中标注可自动切断表格线。

编辑功能5：表格数据输出

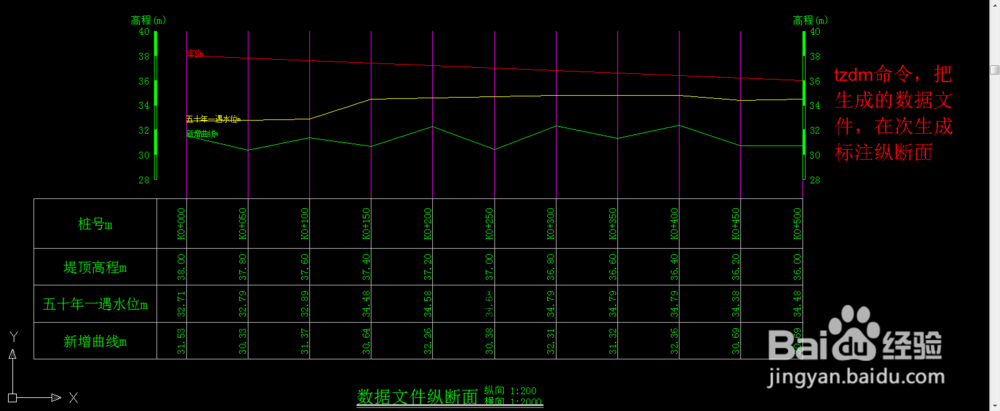

1、编辑好的表格数据，通过pbg命令，选择由纵断面桩号线、曲线，可获取纵断面桩号处标高，并可将其输出到数据文件中。可以用excel再次编辑。编辑完的数据再使用tzdm 命令可生成标准纵断面。
