NEX拆机教程图解

vivo NEX是2018年6月12日发布的一欧沁桤哎款AI旗舰手机，除了无刘海全面屏，还配备了升降式前置摄像头和屏幕指纹解锁，这些听起来很炫酷的黑科技如何在NEX手机上进行运行，今天通过拆机图解来芬简砝鬃看下NEX背后的物理结构。

一：拆机工具

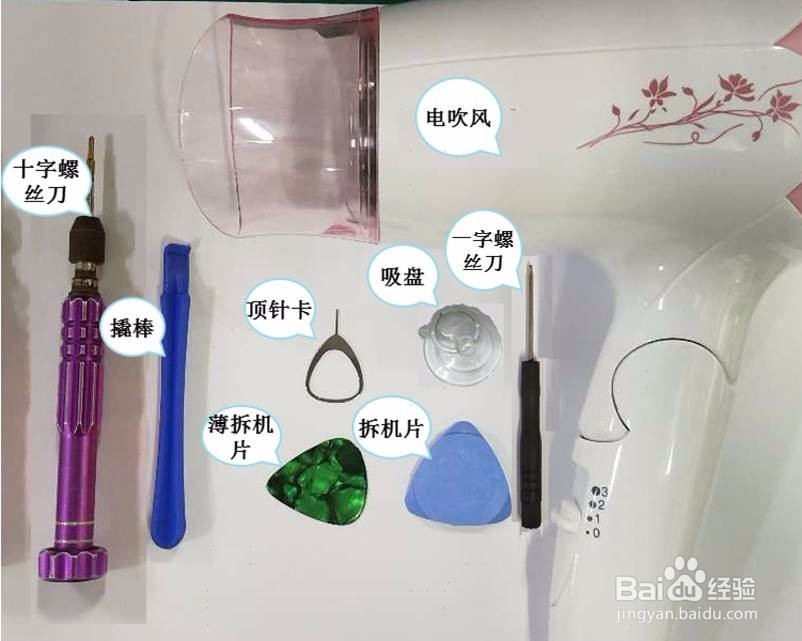

1、此次进行vivo NEX拆机的工具包含十字螺丝刀，撬棒，顶针，电吹风，拆机片，薄拆机片，吸盘，一字螺丝刀。

二：vivo NEX外观图

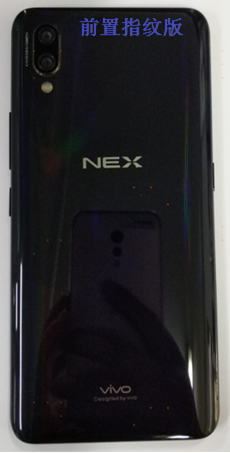

1、vivo NEX共包含两个手机版本，后置电容指纹版和屏幕指纹版。

三：拆卸玻璃电池盖

1、拆之前需要将手机关机。SIM卡托位于手机下方，用标配的取卡针取出卡托，不可使用其他工具注意：顶针孔在卡托上。

2、电池盖拆卸难俣觊鄄幼度很大，需借助电吹风，吹玻璃电池盖四周1min （吹风机为松下Panasonic EH-ND20，1200W）注意：四周轮回吹，切记勿一直吹同一位置，勿直接吹电池庐舌垩卫区域；电池盖为玻璃的，电池盖扣合较紧，拆卸难度较大，打开后盖的过程中，不可用蛮力，以免损坏电池盖、屏幕及手机内部器件

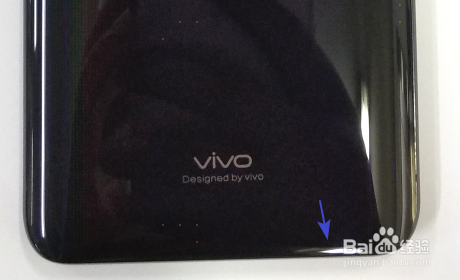

3、采用吸盘向电池盖侧边拉开一条缝隙，然后采用薄拆机屡阽咆忌片插入缝隙，滴适量酒精，向电池盖四周慢慢划动。注意：采用0.5mm厚薄拆机片且边缘要有倒R角，防廛摄斟腓止拨片滑动时损坏电池盖油墨，拆机拨片插入深度不超过3.5mm，插入过深有损坏手机内部器件风险

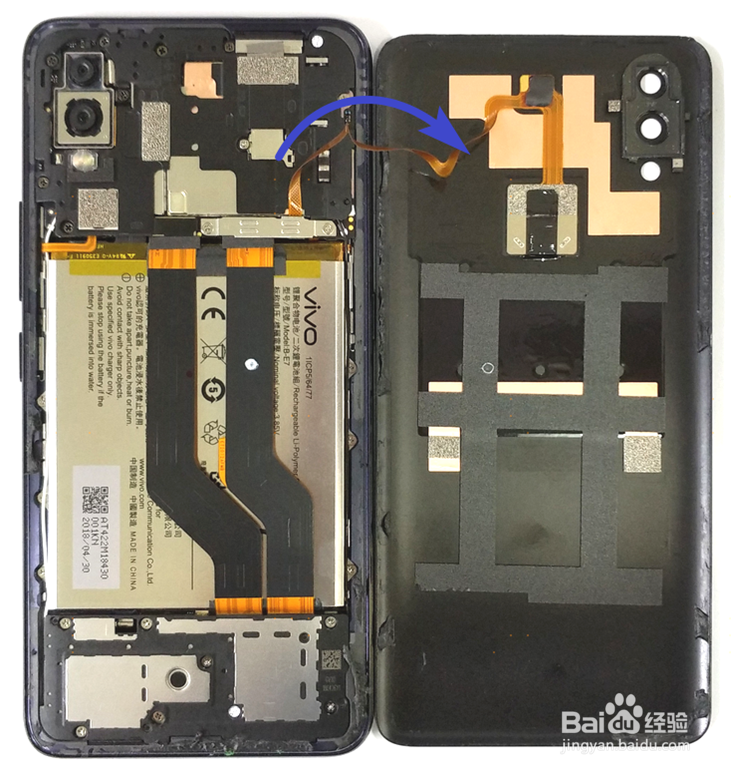

4、打开玻璃电池盖时，向右侧翻转，紧贴着平放，注意不要拉扯指纹软排线 注意：用力过大或向左侧翻转会扯坏指纹软排线的 （备注：屏幕指纹版跳过此步骤）

5、用十字螺丝刀取下固定支架的2颗螺钉。

6、用撬棒轻轻撬开指纹连接器固定支架。

7、玻璃电池盖完整取下。

四、拆卸电池及主板

1、用十字螺丝刀取出主下支架9颗固定螺钉。

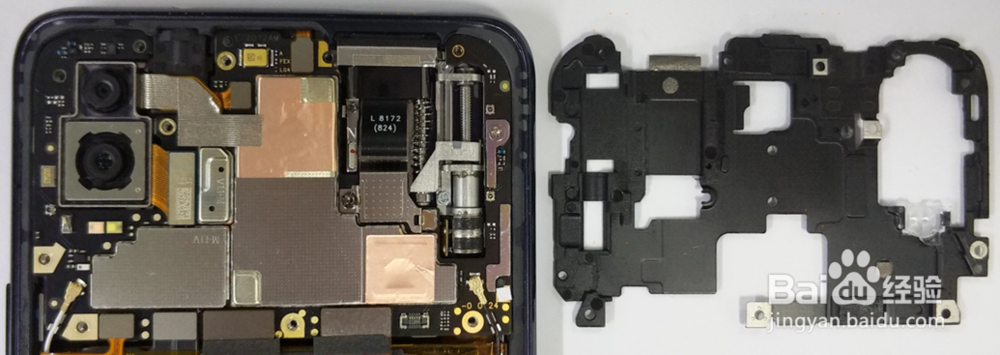

2、取下主下支架。

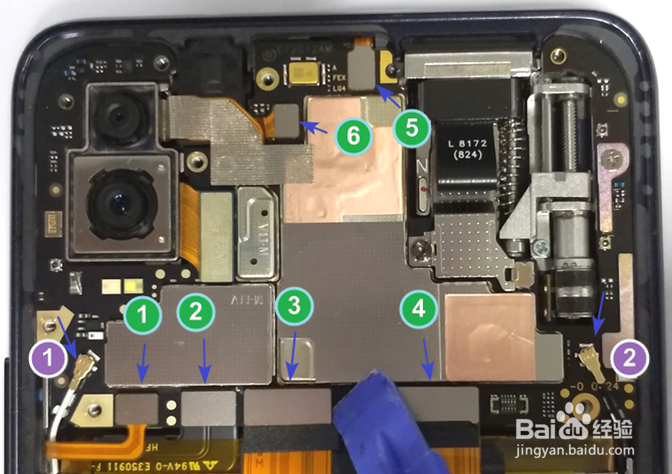

3、用撬棒松开所有排线连接器（包括同轴线连接器） 。

4、用一字螺丝刀和十字螺丝刀分别取出所标螺钉，并取下前置摄像头连接器固定支架。

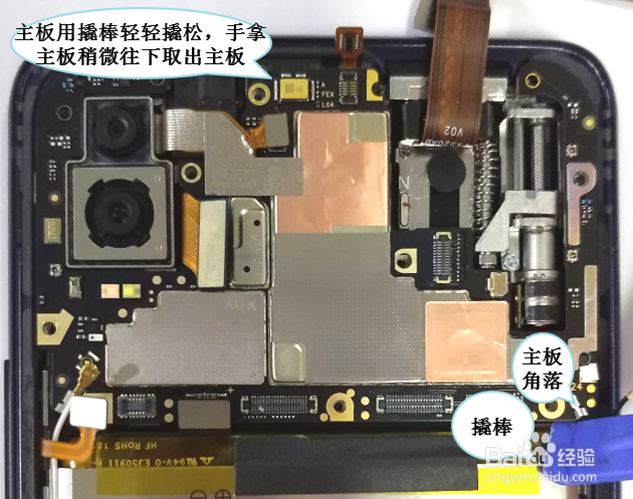

5、用撬棒从主板角落轻轻撬松主板，用手拉住主板稍微往下取出主板。

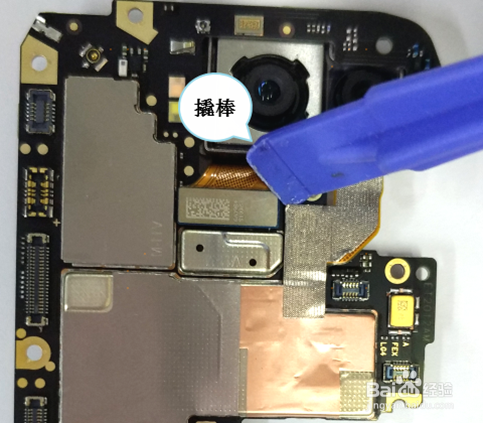

6、用撬棒松开后置摄像头连接器

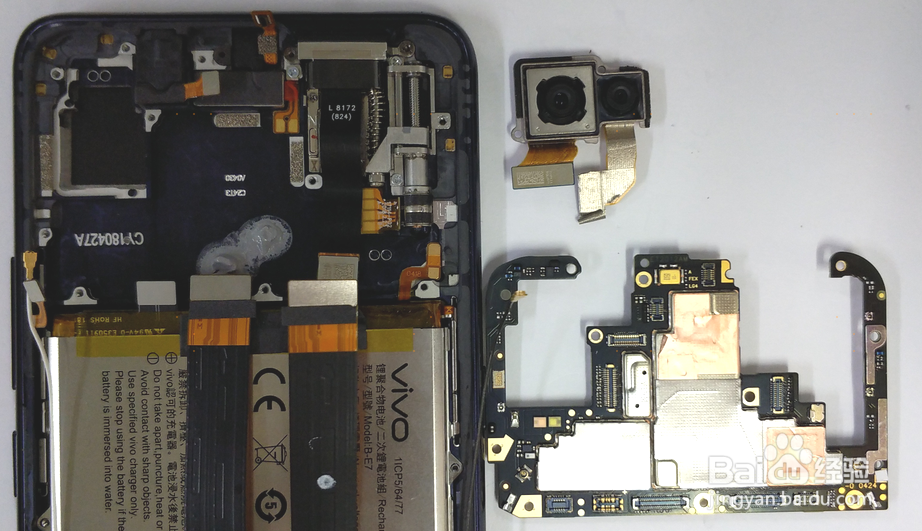

7、主板拆卸完成。

8、拆卸电池：首先把电池两侧同轴线线缆捋到扬声器处（以防螺丝刀碰伤线缆），用十字螺加泥蛲责丝刀取出电池两侧6颗螺钉 。注意：拆卸电池有风险，不建议自己拆卸，即使自己动手也切记不要动用尖锐工具撬电池

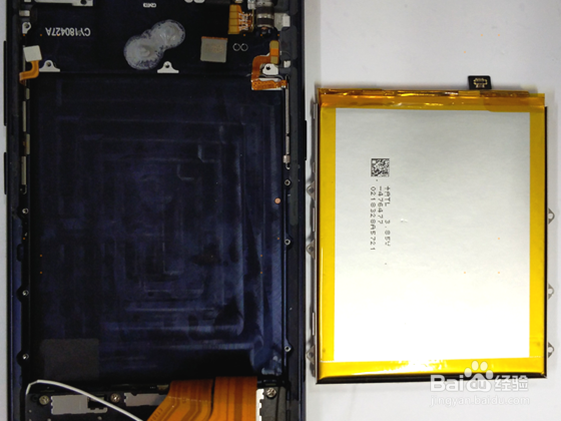

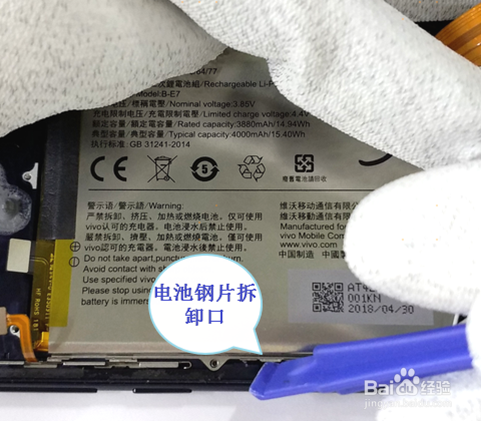

9、用撬棒从电池钢片拆卸口轻轻撬开电池，电池拆卸完成。

五、拆卸副板

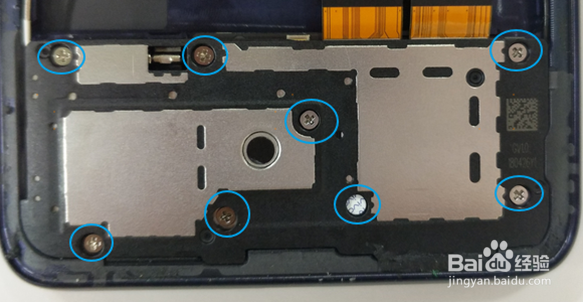

1、用十字螺丝刀取下固定扬声器支架的8颗螺钉

2、用手轻轻掀开,扬声器支架就随之取下了

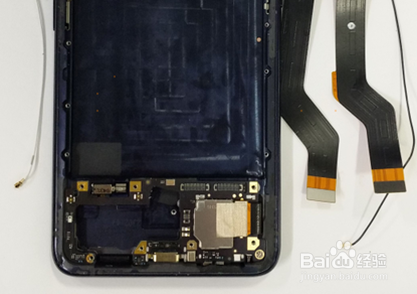

3、用撬棒松开所有排线连接器（包括同轴线连接器）

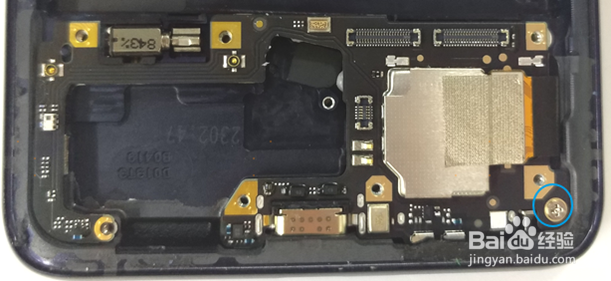

4、用十字螺丝刀取出螺钉，并用撬棒轻轻撬开副板

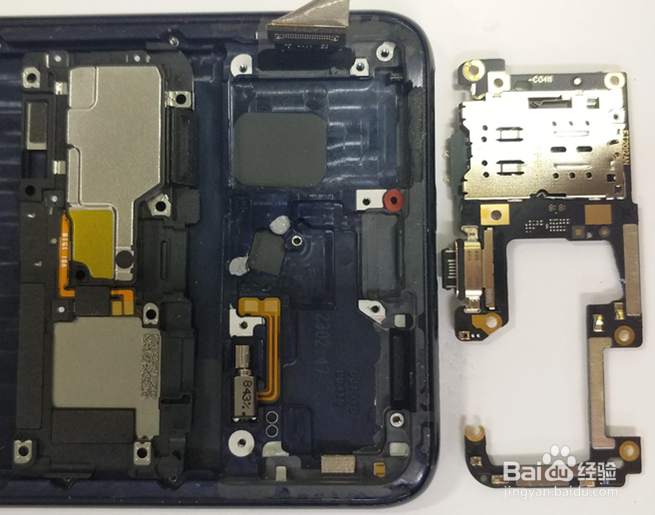

5、副板拆卸完成。

六、拆卸前置摄像头

1、用一字螺丝刀和十字螺丝刀取下8颗螺钉

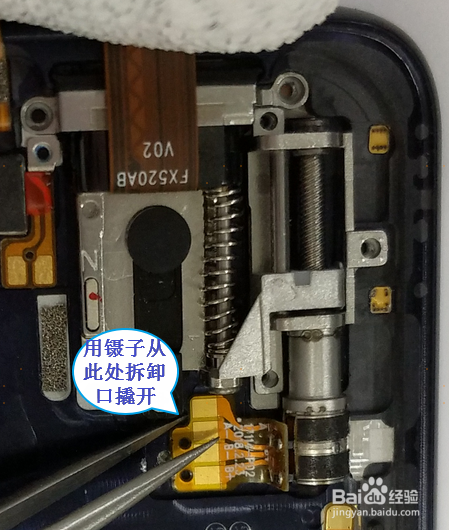

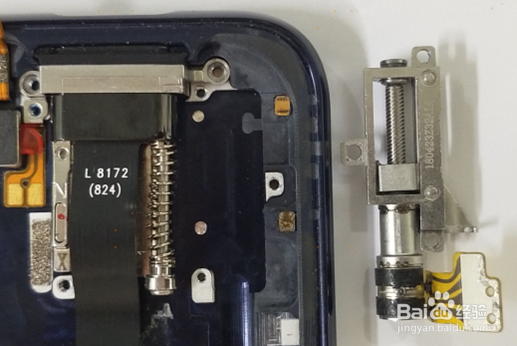

2、用塑胶镊子从金手指拆卸口撬开随之轻松取下前置摄像头马达

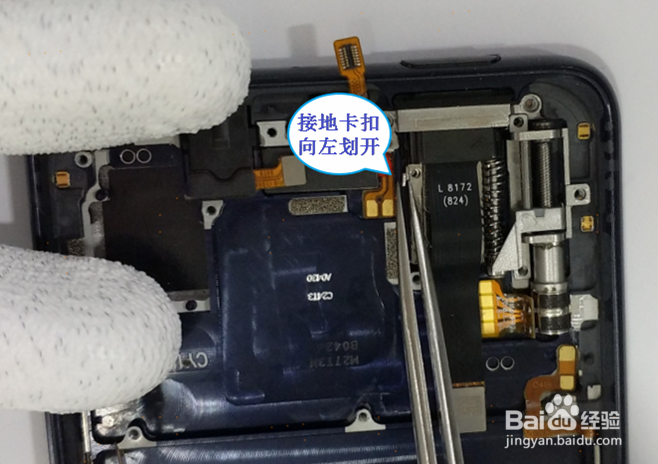

3、用塑胶镊子将接地卡扣向左划开，用手向上推动弹簧，将前置摄像头滑出中框

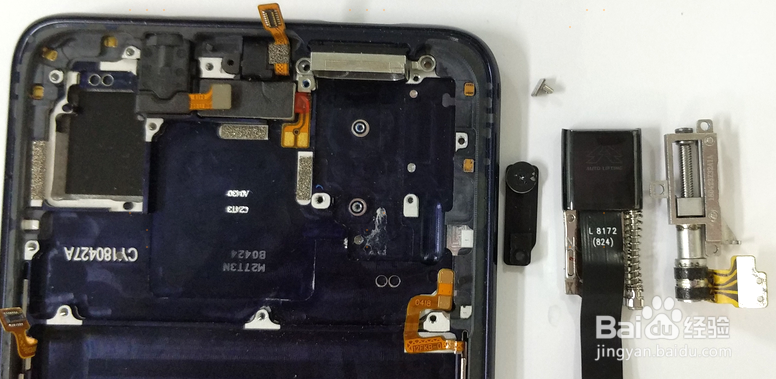

4、前置摄像头拆卸完成

七、拆卸显示屏

1、用电吹风给显示屏四周周边加热,加热5-8分钟后用吸盘将显示屏拉起。注意：显示屏真的很难拆，加热要很久，且非常容易拆裂损坏，吹的时候不能一直在同一位置吹，不建议自己拆卸。

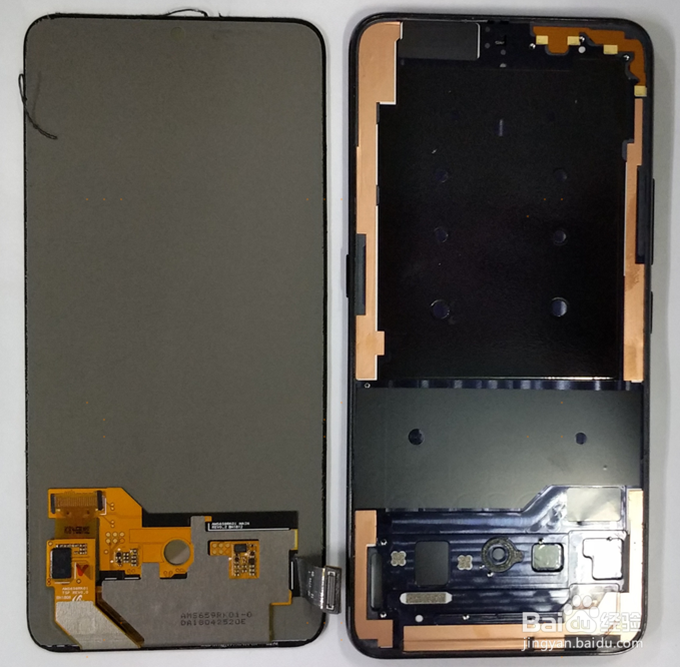

2、显示屏拆卸完成

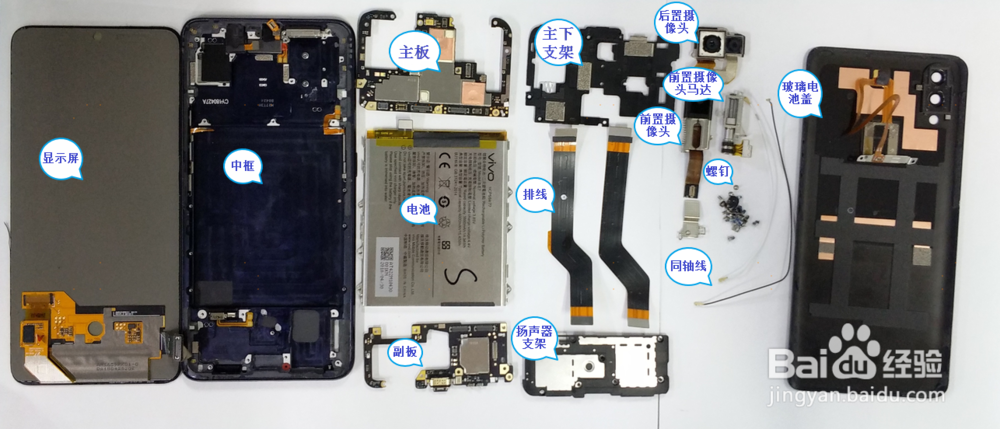

八：拆解完成
