Pro/e如何造一个挖掘机铲斗

1、如下图所示，打开Pro/e5.0软件，新建一个空白的实体零件文件，采用缺省模板。

2、如下图所示，首先点击软件右边工具箱中的“拉伸”图标，然后将视线转移到左上角信息栏，点击“放置”，然后点击“定义”，然后将视缏堋垌胯线转移到软件右上角的“草绘”对话框，然后选“FRONT”面为草绘平面，然后点击“草绘”按钮。

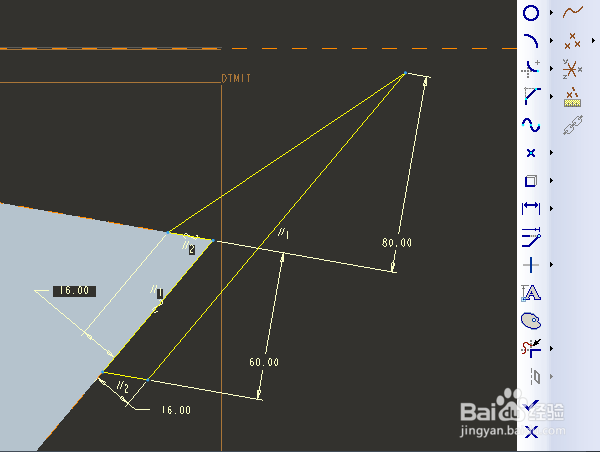

3、如下图所示，进入到草绘界面，首先点击右咐搭趔涮边工具箱中的“直线”图标，然后在草绘区域画三条直线段，形成一个三角形，然后点击右边工具箱中的“标注”，然后按照下图尺寸进行标注，最后点击√，完成并退出草绘。

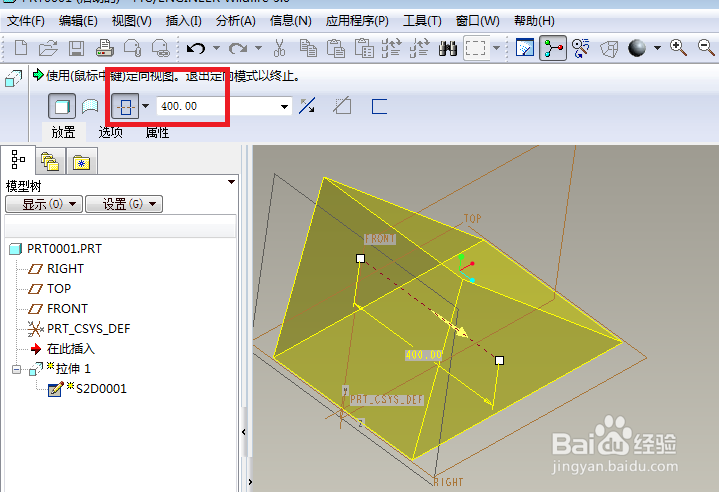

4、如下图所示，回到了拉伸界面，目光注视到软件左上角的信息栏，首先，将拉伸方式改成“对称拉伸”，然后设置拉伸高度“400”，最后将视线转移到软件右上角，点√，完成拉伸操作。

5、如下图所示，重复第2步操作，只不过这次的草绘平面换成了下图中的红色五角星所在的平面。

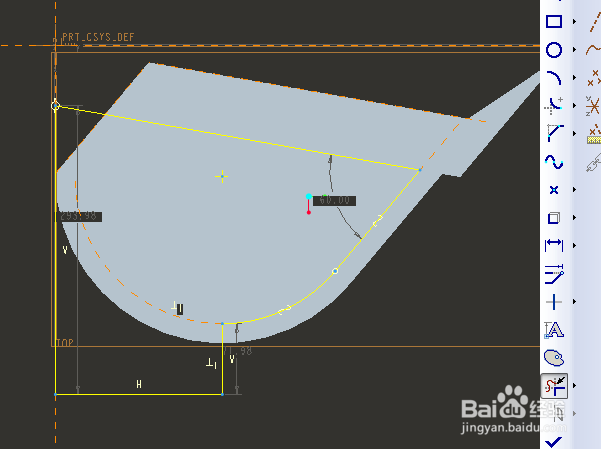

6、如下图所示，进入到草绘状态，画一个如下图所示的草图，尺寸最好保持一致，这样方便一次成功，然后退出并完成草图。

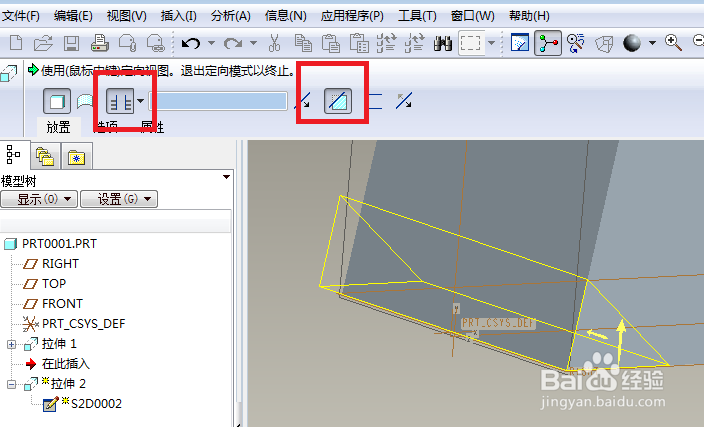

7、如下图所示，退出草图之后就回到了拉伸界面，然后在软件左上角信息栏中设置拉伸方式为“穿透所有”，并单击“去除材料”，然后点击软件右上角的√，完成这次拉伸操作。

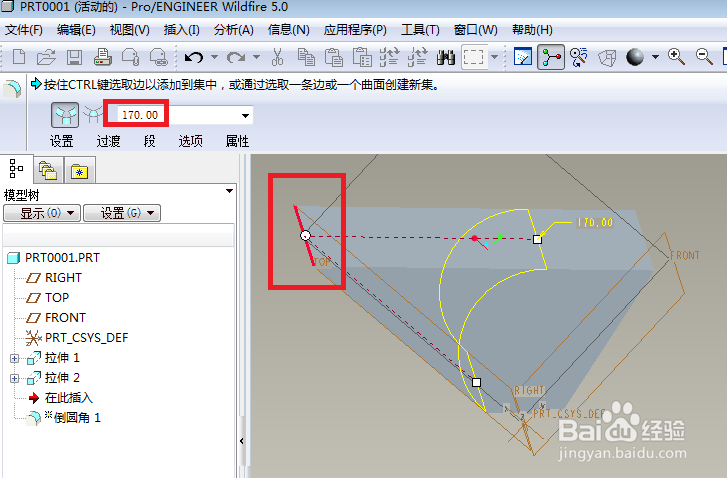

8、如下图所示，首先点击软件右边工具箱中的“倒圆角”图标，然后在软件左上角设置圆角半径R为170，然后选择下图中红色框选中的那条红色线段，然后看到预览效果就打√确定了。

9、如下图所示，首先点击软件右边工具箱中的“壳”工具，然后在软件左上角设置厚度为20，然后选择下图中的红色表面，然后点√，完成抽壳操作。

10、如下图所示，创建新的基准平面。首先点击陴查哉厥右边工具箱中的“基准平面”图标，然后软件弹出“基准平面”对话框，然后在“参照”一栏选择“FRONT”面，然后在偏距平移中将数据改成180。，最后“确定”完成新的基准平面的创建。

11、如下图所示，重复第2步操作：拉伸——放置——定义——FRONT面——草绘。

12、如下图所示，照着下图的尺寸和样式画一个一模一样的草图。

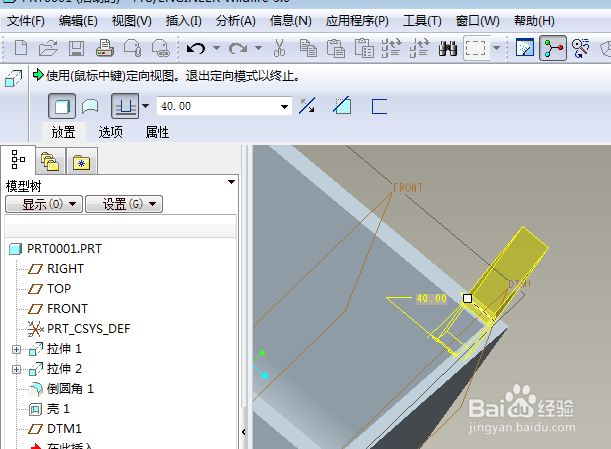

13、如下图所示，在完成并退出草绘之后，软件就回到了拉伸界面，然后在软件左上角的信息栏中设置拉伸高度为40，且调整方向为下图中一致方向。

14、如下图所示，创建组。具体：1、用鼠标左键在设计树中先后选择“DTM1”基准面和“拉伸”2、选中之后单击鼠标右键，3、在其弹出的下拉菜单中点击“组”就可以了。

15、如下图所示，首先在设计树中选中刚刚选择刚刚创建的“组”，然后单击标题栏中的“编辑”，看它的下拉菜单中“阵列”命令已经亮了，然后我们就选中这个“阵列”。

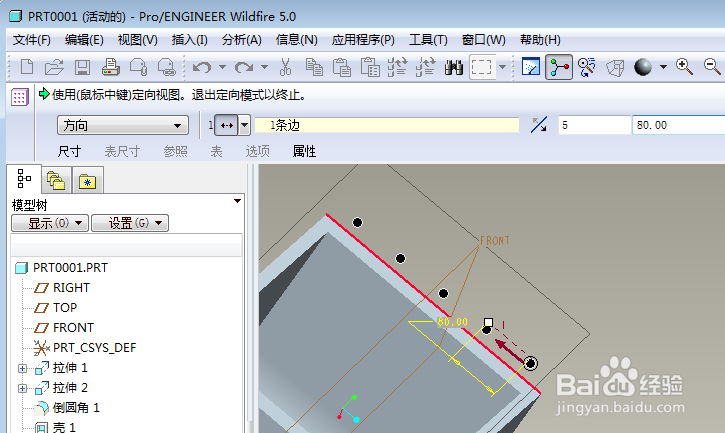

16、如下图所示，成功激活“阵列”命令之后，首先在软件左上角信息栏处阵列方式为“方向”，然后输入阵列数目5，然后设置距离为80（或者-80，根据它默认的拉伸方向决定）。

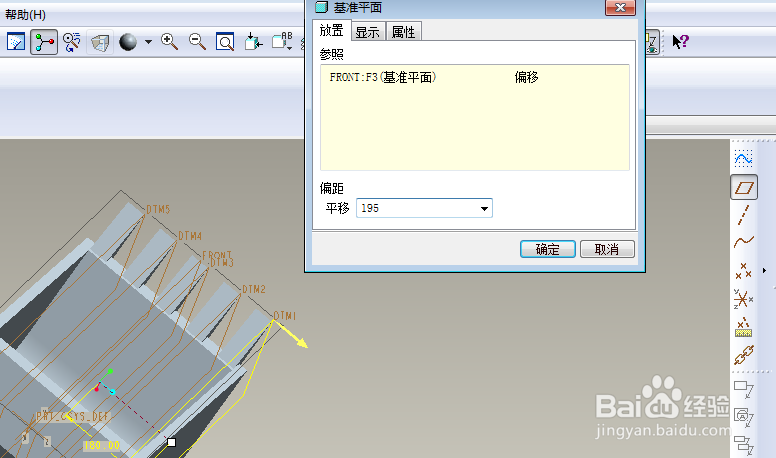

17、如下图所示，继续创建基准平面。首先点击软件右边工具箱中的“基准平面”图标，然后点击“FRONT”面为参考，然后设置偏距平移：195，然后“确定”就成功创建了基准平面（DTM6）

18、如下图所示，首先点击右边工具箱中的“拉伸”图标，然后执行【放置—定义—FRONT面—草绘】。

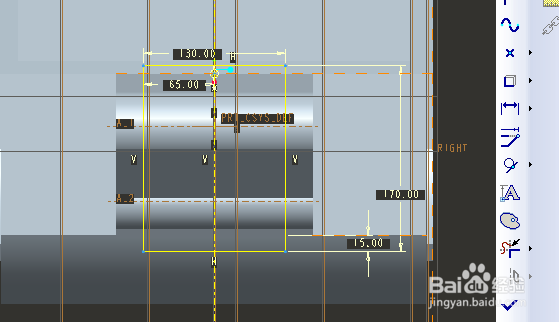

19、如下图所示，严格按照下图中的尺寸画草图。

20、如下图所示，软件左上角设置拉伸方式：穿透所有，并点击“去除材料”。

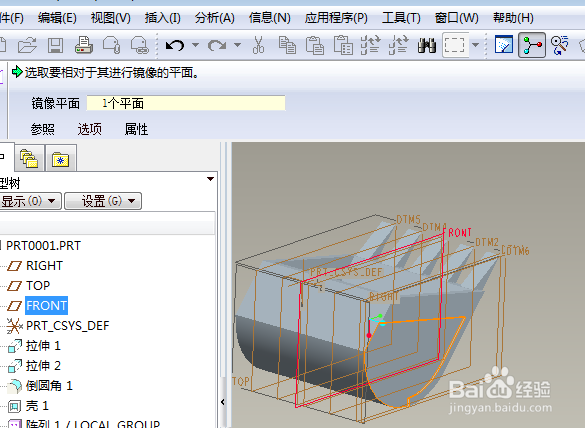

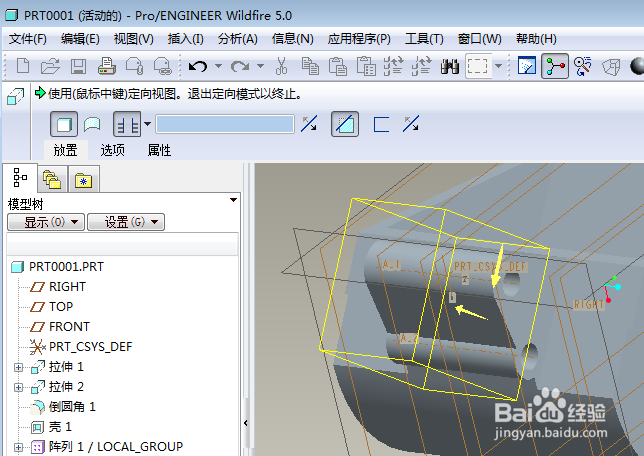

21、如下图所示，首先选中刚刚的拉伸特征，然后点击工具箱中的“镜像”图标，然后看软件左上角：选择镜像平面，然后我们在设计树中选择了“FRONT”面，然后点击软件右上角的√，完成镜像操作。

22、如下图所示，重复第2步操作：拉伸——放置——定义——FRONT面——草绘。

23、如下图所示，画一个下图中的草图。说明一下，如想一次成功，最好尺寸保持一致。

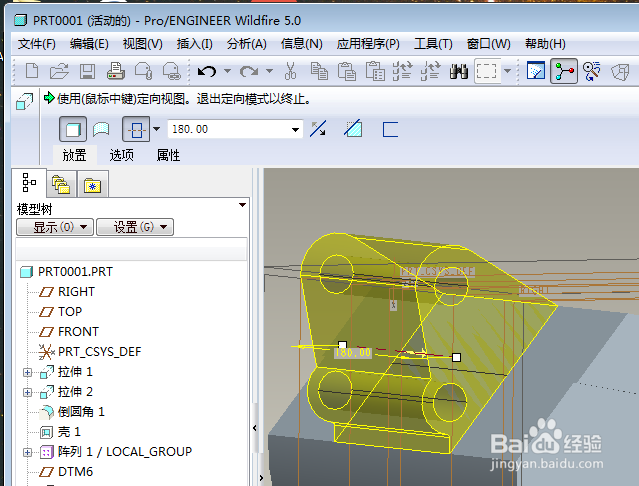

24、如下图所示，回到了拉伸界面，软件左上角设置对称拉伸180，软件右上角打√完成。

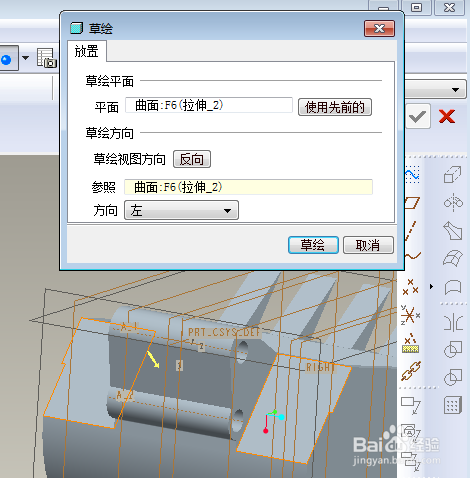

25、如下图所示，重复第2步操作：拉伸——放置——定义——草绘平面——草绘。说明一下，这里的草绘平面终于不再是FRONT面了，而是下图中的实体的一个平面。

26、如下图所示，照着下图尺寸画草图，最后完成并退出草图。

27、如下图所示，还是软件左上角，拉伸方式为：穿透所有，去除材料，之后，软件右上角打√完成。

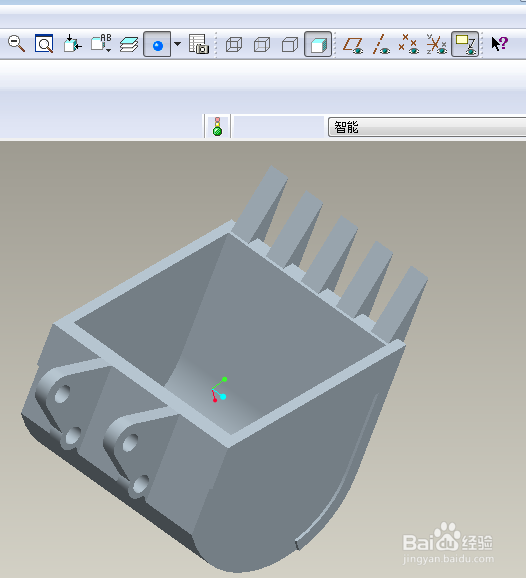

28、经过以上一系列操作，如下图所示，一个挖掘机铲斗终于造好了。
