田河牌宗申内置增程器（TH5000ZSNZ-a）安装指引

随着电动车增程器的快速普及，目前仍然有很多人对增程器还比较陌生，购买后不懂如何安装及维护，经常出现唁昼囫缍这样或那样的问题而手足无措。下面以田河牌宗申内置增程器（TH5000ZSNZ-a）为例，给大家介绍关于增程器的安装要领。该增程器发电机采用高品质发动机；27极纯铜永磁磁电机；双步进电机设计，风门油门全自动；油门同步，自动启动，停车充电，自动稳压；一键启动，一键熄火，方便实用；具有设计先进、结构紧凑、重量轻、性能可靠、维修方便、使用经济、调速简单可靠等特点。配套用途：电动货车、电动轿车、电动观光车及电动三轮车等理想配套的增程式专用发电机组。

工具/原料

准备一个安装工具箱

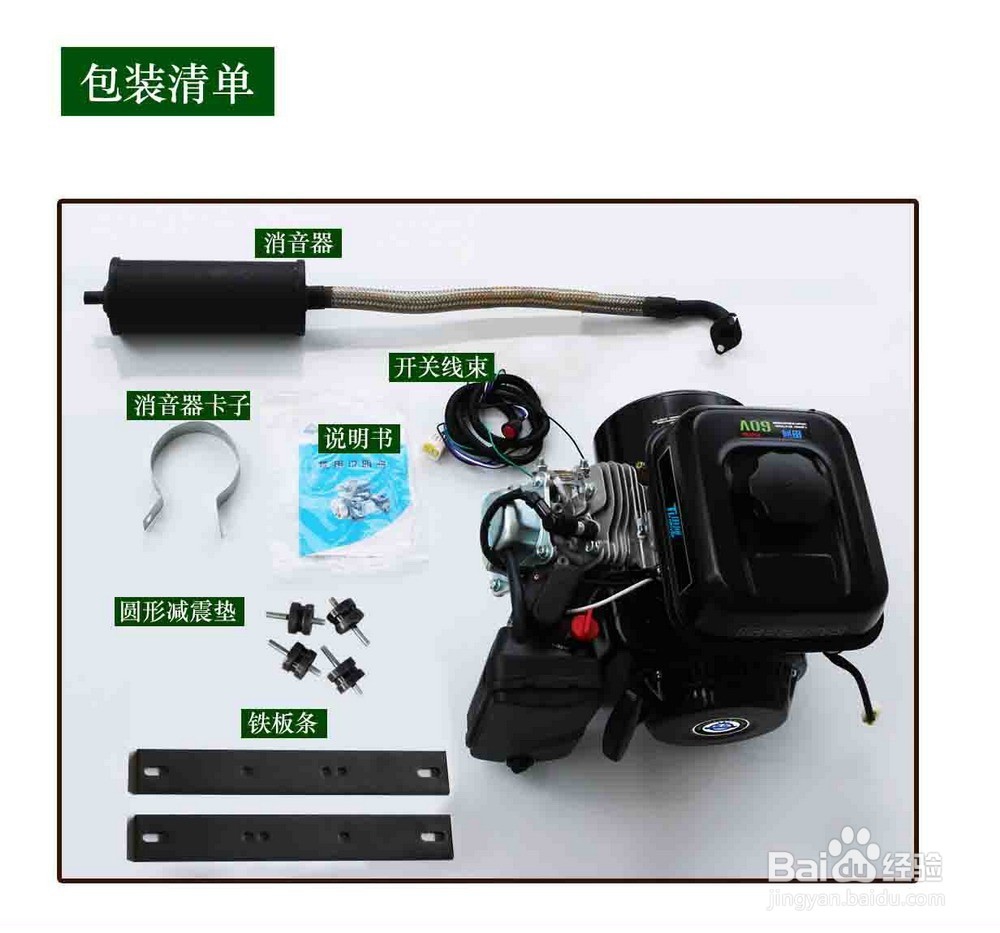

田河牌宗申内置增程器（TH5000ZSNZ-a）及其配件

田河增程器安装注意事项

1、安全措施一、增程器在工作过程中含有一定量的CO和CH化合物(含量在排放标准之内)，为了避免事故发生，应严格禁止在室内启动增程器。二、增程器周围不允许堆放有易燃、易爆和其它危险品，工作环境空气流通通畅。三、添加燃油和润滑油时，必须停机，操作人员严禁吸烟，在加油过程中，不允许有油溢出，若溢出，在发动机启动前必须将油渍清除干净。四、增程器在运转过程中严禁操作人员用身体某个部位靠近增程器，以免伤人。五、增程器在运转过程中禁止操作人员接触线路，检查线路时要关闭增程器。六、必须由具有一定专业知识的人员操作，严禁非专业人员独立操作。

2、操作前准备一、检查线路 确认正负极与电池正负极连接良好，启动控制器整流桥连接好。二、检查发电机 确认发电机转子安装良好，与定子的间隙均匀，定子线束与汽油机分离良好。三、检查机油面（新机梯瓣氨割开机前必需加注机油） 确认停机状态后，再检查机油，拧下机油尺，观察机油是否在规定的范围内，若油面过低，则从注油机中加入适量机油，直到规定的高度为止（如图3- 1） 注意:使用的机油型号为四冲程汽油机专用机油 1、机油注入孔 2、最高油面 3、最低油面四、检查燃油面 打开油箱盖，检查燃油，若须加油则从注入口加入，直至油面达到滤网内部的红色隔板为止。使用燃油牌号为90#汽油，绝不允许使用机油和汽油的混合物，不允许使用含有杂质的汽油。

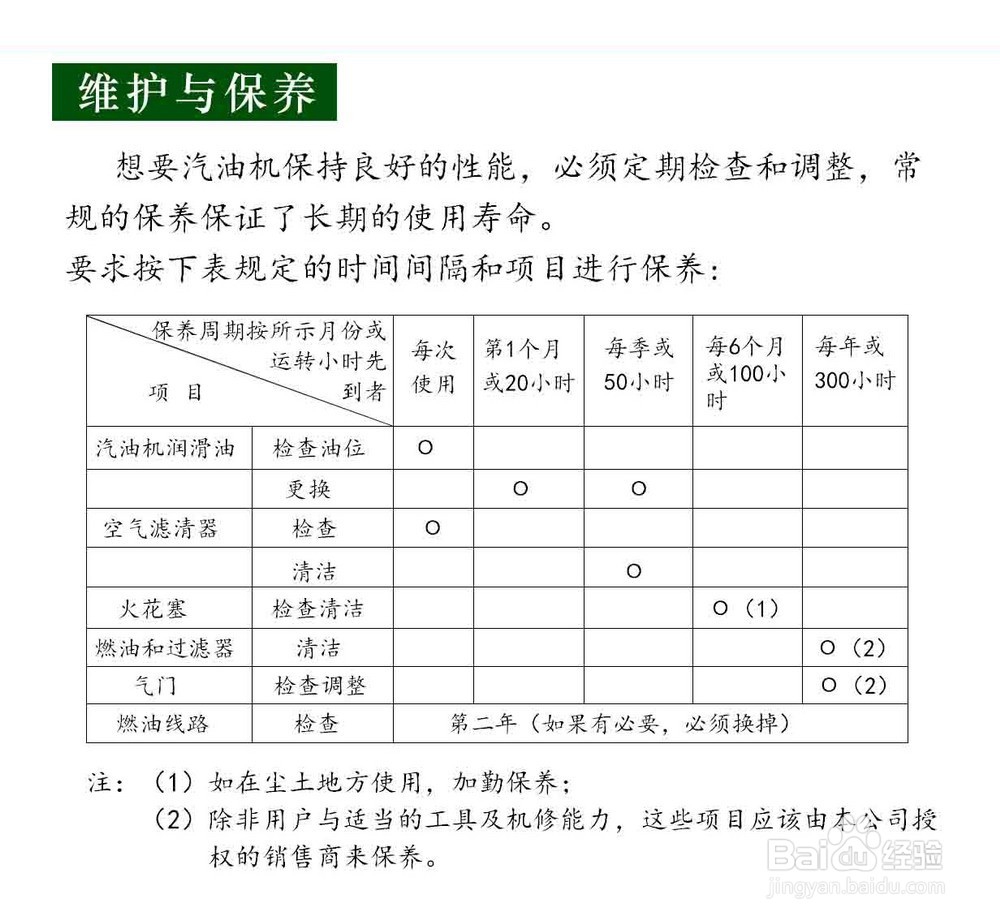

3、注意事项1、严禁超负荷、超转速，大负荷运转时急速停机，以免损坏机件；2、使用规定牌摒蛲照燔号的汽油和机油，油脂在使用前充分过滤干净，空滤器应保持清洁，机油要定期更换；3、定期检查连接汽邓睾瑙檄油机紧固螺栓的松紧程度，并及时予以紧固；4、定期清洗空滤器滤芯，必要时及时更换；5、本机是风冷汽油机，对于散热片和风扇等上面的杂物、污物要及时清除，以保证汽油机的正常冷却；6、使用者应熟悉汽油机的T作原理和结构，坚持定期维护保养，发现故障及时排除，禁止汽油机带病运转；7、对消声器等高温部件，在使用中禁止触摸，以防烫伤;8.永磁直流发电机转子在运转过程中使用人员不得靠近，转子运转速度极高，温度极高容易烫伤及碰伤；9、经常检查转子的固定螺栓是否固定牢固；10、经常检查发电机组的线束、动力系统、发电机系统和启动系统。

锂电、双变频增程器的说明

1、电量剩余50%为增程器最佳开启时刻，可手动模式开启；2、剩余电量50%-20%之间时，为增程器推荐开启范围（自动模式下，增程器可在电量剩余20%时自动启动）；3、电机控制器降功耗时，增程器发电功率下降属正常现象。

控制器常见问题及排除

1、（指示灯红灯闪烁为异常）3闪：黄绿蓝三相线异常措施：查看三相线绝缘皮是否破损；4闪：启动过流措施：查看三相线是否接反，或测量电池电压是否正常；5闪：进电过压措施：确认电池电压与增程器电压是否匹配；6闪：增程器熄火不正常措施：熄火线连接异常。

增程器常见问题及排除

1、安装后发现化油器漏油 可能物流到放，油浮子没回到位，用个木棒子敲打一下化油器，让油浮回位。（注意 加正规中石油中石化汽油）2、启动后怠速不稳 查看汽油是不是加注的太少，关闭风门几秒，使化油器汽油快速均匀，或查看熄火线安装是否漏电。3、安装后不启动或启动不顺畅 检测线是否虚接，电压是否正常,不要用按钮，用双蓝色线直连试试，如果还不启动就更换启动器。4、更换启动器也不能启动 检测增程器三相线，三线通为正常,不通不正常，三线与机体不能相通。
