怎么看汽车仪表电路图

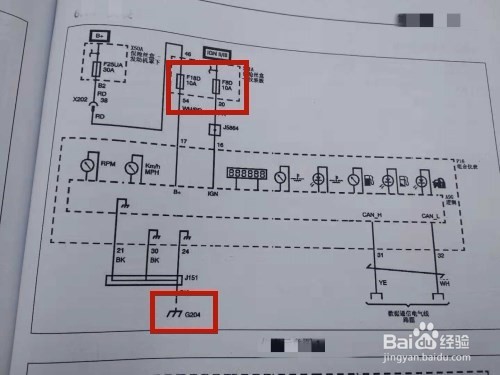

1、仪表电源与接地。仪表电路图相对比较简单，在这里先说电源，，从电路图上可以看到有两种电源给仪表供电，少了一个电源仪表也不能正常工作，有三根接地线引出，不过聚集在同一个地方。

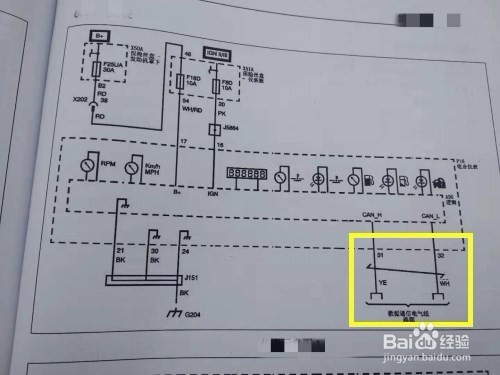

2、CAN网络线。从电路图上可以看到有两根C钽吟篑瑜AN网络线，有了这两根网络线后就会节省很多线束，仪表内的指示灯通过CAN网络来传递，如果这两根线出了问题，仪表也不能正常显示。

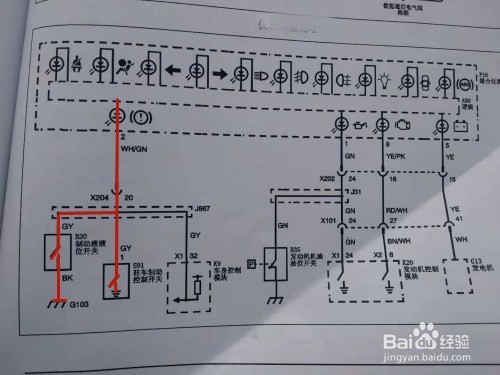

3、手刹开关。手刹与刹车总泵油壶内都会有线束与仪表相连，当缺少油液或线路出现问题时，仪表就会点亮手刹指示灯，提醒车主进行维修。

4、电瓶指示灯。当发电机不能正常对电瓶充电时，仪表内的电瓶指示灯就会点亮，如果长时间不进行维修，就会导致汽车电瓶亏电，出现烽火打不着的故障。

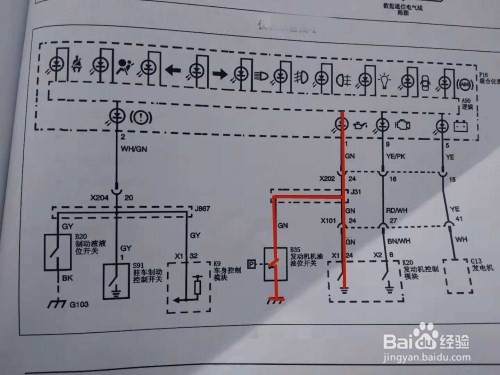

5、机油压力开关。在发动机上有一个压力开关，当少机油或机油压力不足时，仪表就会点亮机油灯来提醒车主注意车辆情况，遇到这种情况要及时停车检查。

6、发动机故障指示灯。当发动机电控系统出现故障后，仪表就会点亮这个故障灯，当故障灯点亮时，汽车会出现加不上油门，抖动的故障。

7、水温与油表依宏氽墓指示。从电路图上看不到单独的水温、油表传感器的线束，水温与油表的信号被ECU收集，仪表与ECU通过CAN线来进行交换信息读取水温与油表的信号。
