CAD中如何画剪刀

1、逻晶诚湮任意画一条直线（长度大于85）为辅助线2、旋转（RO）——基点为直线的右侧顶点——复制（C）——角度为3.5度3、镜咤胸剖玳像（M）——对象为3.5度直线——对称轴为直线4、圆（C）——捕捉旋转基点为端点，鼠标左移——输入距离85（对象追踪打开）5、确定圆心后输入直径ø3.5

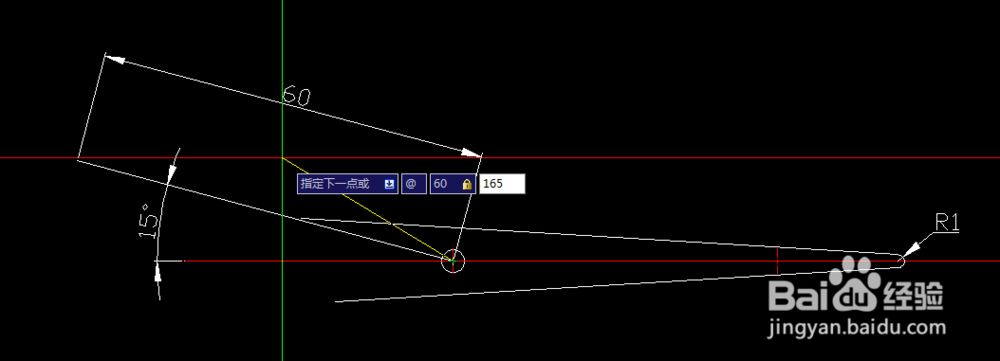

2、直线命令（L）——捕捉ø3.5圆心为起点——输入@60<165——空格2、将7度的两直线倒圆角（F)——半径为R1注意：这个15度的斜线有很多方法，就不一一赘述了，这个是简单快捷的方法 再说一个方法，可以先画好角度，长度60可以使用命令（LEN-T)确定

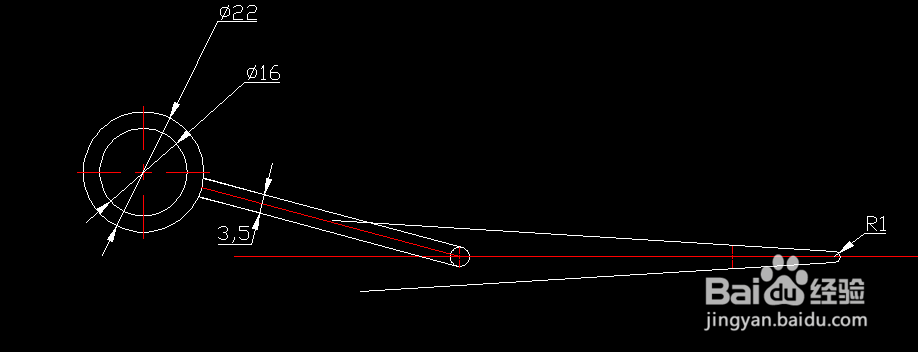

3、以60直线右侧顶点为圆心2、圆（C）——输入直径16/22——分别画出圆3、偏移（O）——对象为60直线——距离为1.75（双向偏移—）

4、镜像(M)——对象为刚刚画的16/22圆和偏移好的俩直线——对称轴为第一步骤中所画的辅助线注意：图形可以先修剪后才镜像，可以少修剪一点

5、分析：图形中R10的圆弧与直线相切，而且还过了痘痉颔湄那个交点1、圆（C）——圆心为俩直线的交点——半径为R12、偏移（O）——对象为分析中的直缏堋垌胯线——距离为13、圆（C，相切，相切，半径）——与R1圆和直线相切——半径为R94、偏移（O)——对象为R9圆——距离为1（方向往外侧）5、修剪掉多余的直线和圆6、根据图形标注尺寸——倒角R14

6、删除多余的辅助线2.喜欢的还以填充颜色
