用outcad设计模具的一般程序

1、一 产品缩水加镜像。这里关于前期的检讨，报价，方案评估等我就不介绍了，直接从设计这一块简单说起。一定是先镜像后放缩水，这是第一步，也是最关键的一步，缩水放错了，很可能整个模具就报废了

2、二 开始确定模仁的大小，合理留下空间，准备布水路，步螺丝孔等。注意，水路与螺丝千万不能干涉，要留有足够的安全距离，包括顶针，虎口等排布的都要合理，相互不能有一点干涉。

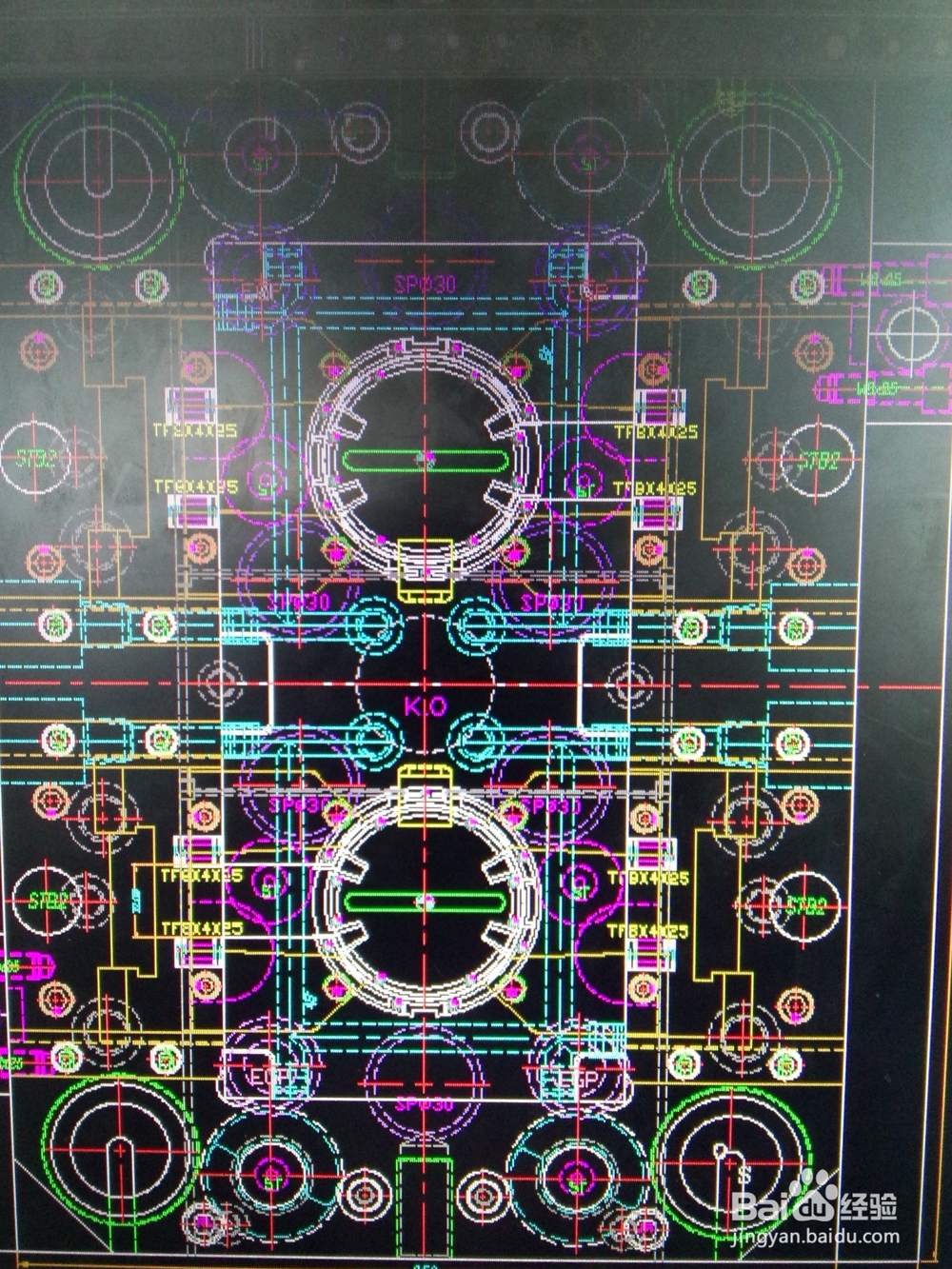

3、三。模仁的核心做好了，就开排组立图，组立图上画给客户看的，让客户讨论你设计的行不行，行的话就照这样开模，不行就得遵照客户意见修改，组立图上同样会有很多零件，各零件之间不得相互干涉，处相互配合的除外

4、四。组立图画好后，等客户确认，然后就开始用3D软件分模。这里我推荐用UG，它的建模功能比较强大，在后期的修改也比较方便，在3D上只需画出模仁就可以了，其余的可以在2d里面表示

5、五，3d分完以后，客户确认OK，就可以出2D图纸了，然后把组立图上的各分零件包括各模板按设计的步骤一一拆出来，注意三视图的殖乃螬庥尺寸不要对错，往往在加工的时候发现图纸三视图错了是件很头疼的事，所以拆图时要小心仔细。

6、六，各步骤都完成了，就把各零件整理一下，做一张零件明细表，以供仓库的人备料和采购，现场加工等参考、明细表应包括模句图上面的所有信息
