怎么读汽车冷却风扇电路图

2025-04-11 08:44:55

1、认识电源。汽车冷却风扇是由电源直接供电,所以在实际维修中可以直接查找常电源,不要再去打开点火开关。

怎么读汽车冷却风扇电路图

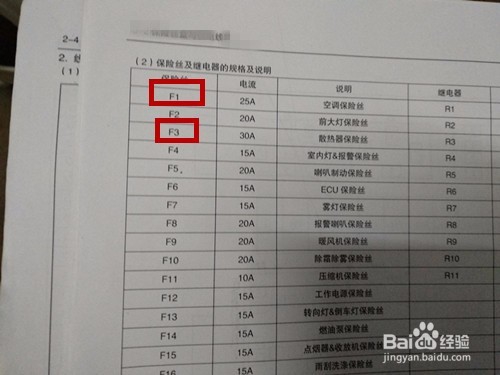

2、找保险丝。保险丝是电路中必不可少的电器元件,在维修时也要第一时间想到它,在冷却风扇电路中有三个保险丝,每个保险控制的电路要分清。

怎么读汽车冷却风扇电路图
怎么读汽车冷却风扇电路图

3、水箱电子风扇控制电路走向。从电路图中可以看出电路走向,而且控制端在电脑模块,电路图中显示的针角A-E2。

怎么读汽车冷却风扇电路图

4、冷凝风扇控制端电路走向。从电路图中可以看出冷凝风扇控制端经过两个保险丝后再进入继电器,然后到电脑模块A-F1.

怎么读汽车冷却风扇电路图

5、水箱风扇执行端。从电路图中可以看出F3保险丝控制水箱风扇电机,如果F3保险熔断,水箱风扇就不会工作。

怎么读汽车冷却风扇电路图

6、冷凝器电子扇执行端电路走向。一般汽车电路分为控制端和执行端,在实际维修中不能混淆,从电路图中可以看出 F1保险控制冷凝风扇。

怎么读汽车冷却风扇电路图

7、不同搭铁点。从电路图中可以看出两个风扇分别由不同的搭铁点控制,在实际维修时要注意这个区别。

怎么读汽车冷却风扇电路图
