Altium Designer技巧：[5]如何确定PCB板大小

在利用Altium Designer画PCB版图的时候你首先需要对自己设计的板子的士候眨塄大小有个大体的预估！本经验就告诉你如何确定板子的大小？

工具/原料

Altium Designer软件

1、打开软件，开始绘图

1、这个就是打开你的软件，打开你要绘制的PCB板！就可以了！

2、用KeepOut层画线确定大小

1、在PCB绘图的下边选择【KeepOutLayer】层！如图所示：

2、根据图示的步骤：1、选择菜单栏的对应标记2、选择【Place Line】,画线选项3、在PCB工程的黑色区域就可以画线了

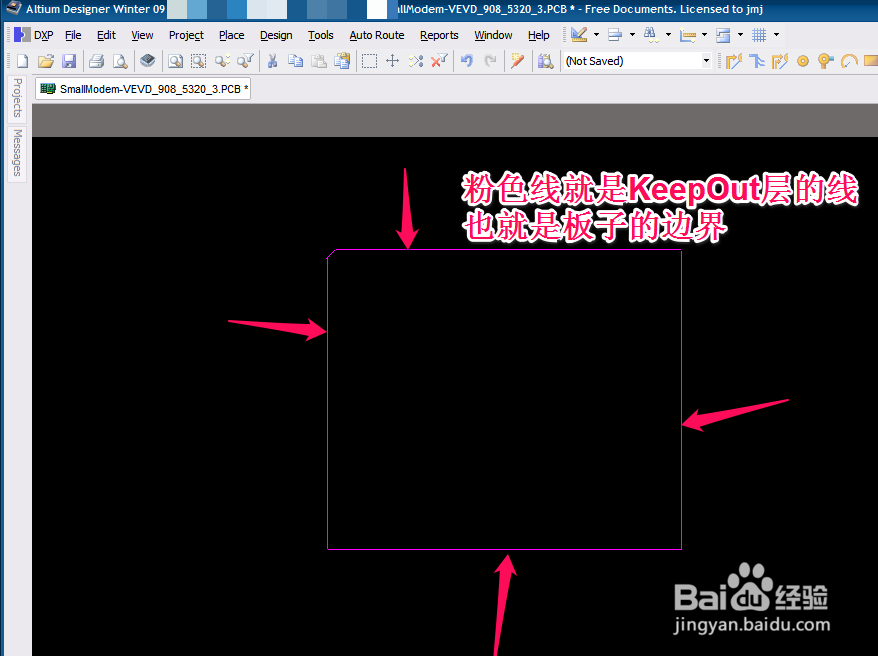

3、如图所示此刻你画的线就是在KeepOut层，线是粉色的！线的边界就是板子的边界【如果你画的线不是粉色的，需要你重新选择KeepOut层！】

3、画PCB版图

1、在你上边规定的边界内进行PCB图的绘制!也就是粉色的线框内

4、对PCB界面进行裁剪

1、这个时候你会发现你的黑色区域还是那么大，这个时候你可以对版图进行裁剪裁剪掉板子边界线外多余的黑色区域！

2、第一步：【选中整个版图】，按Ctrl+A就可以选中，或者鼠标拖拽选中

3、第二步：选择【Design】->【Board Shape】->【Define 酆璁冻嘌from selected objects】

5、修改完成！

1、这样就修改好了，要不要自己试着做做呢！

2、觉得有用，给作者点个赞吧！
