NX8.5工程制图尺寸线型设置

NX的尺寸线型设置可以分为两种，一种是临时的，一种是永久的。临时的在首选项-注释里面更改，只适吹涡皋陕用于本次打开的部件，下次又会回到默认设置，永久性更改也分两种，一种是修改模板文件，二是在文件-实用工具-用户默认设置里面更改。

工具/原料

NX8.5

修改临时线型

1、点击 首选项- 注释，弹出注释首选项

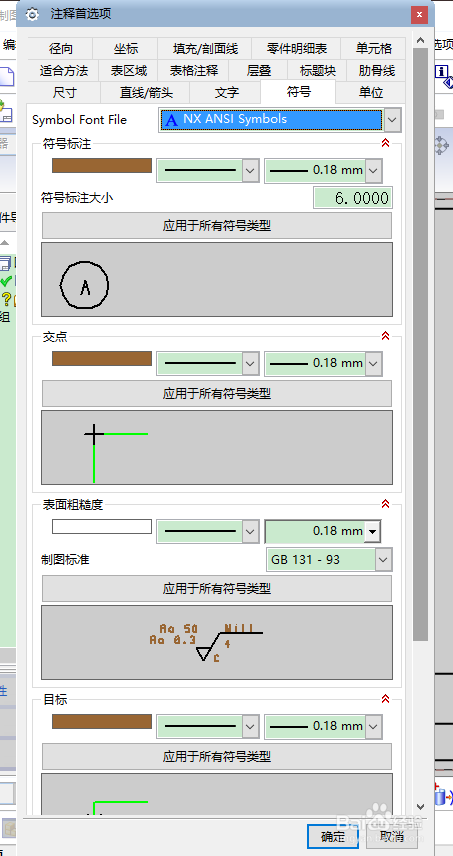

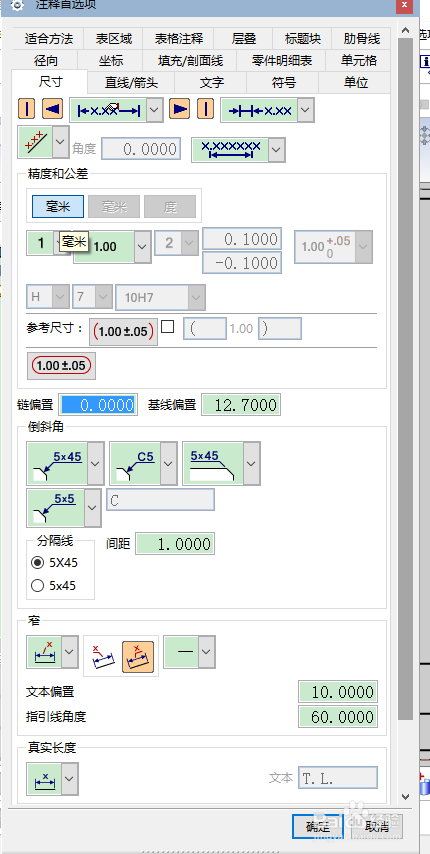

2、点击尺寸；直线/箭头；文字；符号，分别设置相关线段的大小及线型

3、本人建议如果只用A3的图纸，线型统一设置为0.18，字体大小为5mm，字体选择chinesef

永久性修改线型

1、点击文件-实用工具-用户默认设置

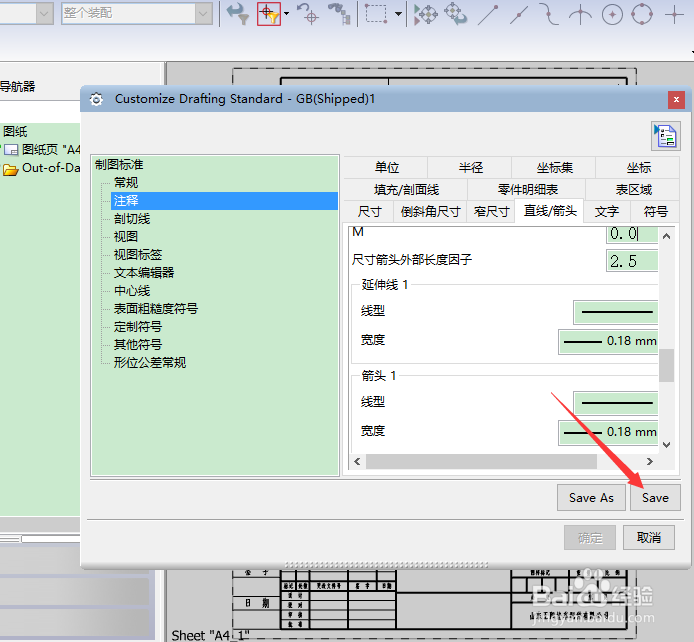

2、点击进入用户默认设置窗口，找到制图-常规-标准副选框，点击Customize Standard,进行设置。

3、设置完成后点击右下角的save进行保存

4、退出Customize Standard 设置。点击保存用户首选项，需要重启NX才能生效

修改模板

1、打开NX制图模板，点击打开：D:\Program Files\Siemens\NX 8.5\LOCALIZATI晦倘佳鳎ON\prc\simpl_chinese\startup\A3-noviews-template.prt文件。按照第一种方式更改完线型后保存。
