NA8断路器安装与调试步骤经验

1、绝缘电阻测试：1、使用500V兆欧表检测断路器绝缘电阻。断路器闭合时：测量各相之间及各相与框架之间的电阻。断路器断开时：测量各相进出线之间的电阻。2、确保绝缘电阻值符合说明书要求（一般≥1MΩ）。

2、抽屉座安装：将断路器本体从抽屉座摇出（操作时注意三位置锁，锁定后需按下锁扣再摇动手柄）。将抽屉座固定在柜内，用螺栓和垫圈紧固。将断路器本体装回抽屉座，输奘兔炫确保柜内预留足够通风空间，上下连接器的垫片需使用非磁性材料。

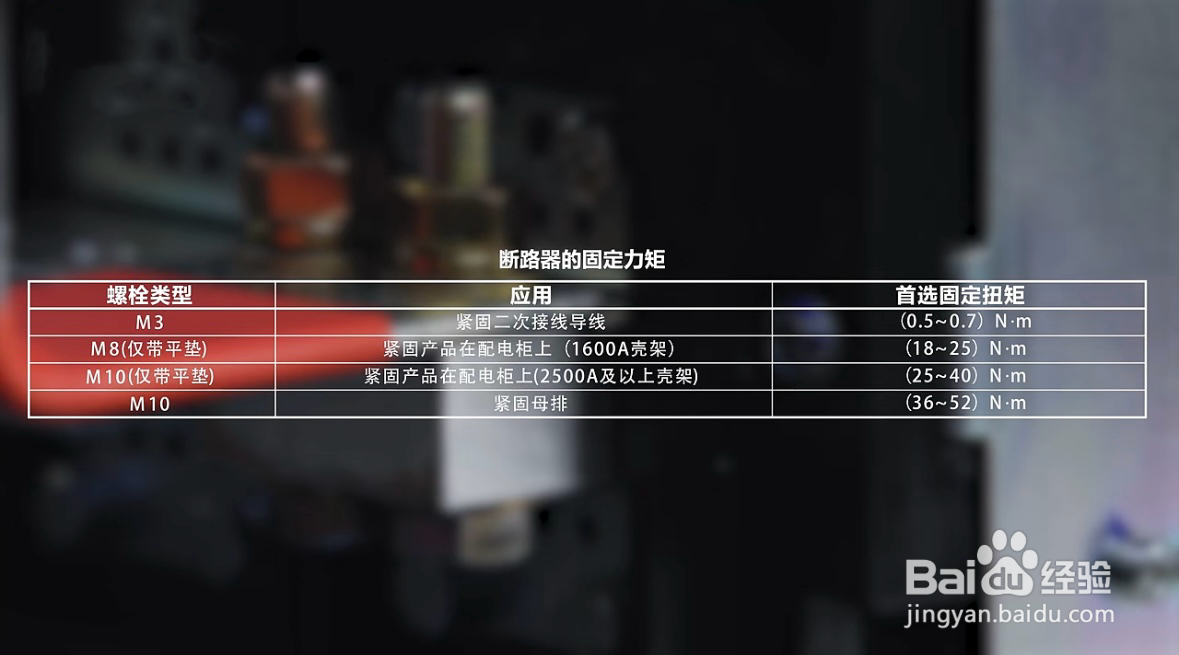

3、柜门与母排固定：根据柜门开孔位置调整断路器，对齐后固定底座。安装母排时，使用螺栓和螺母固定，注意扭矩适中（参考说明书标准，避免过紧或过松）。

4、二次回路接线与接地：按接线图完成二次回路接线，确保线缆无松动。检查接地线是否牢固连接，保证设备可靠接地。

5、功能测试：机械操作测试：按压手柄杠杆使弹簧储能，手动测试分闸、合卿庙嗵从闸按钮是否灵活。通电测试：接通电源后，观察断路器显示屏信息是否正常显示。测试分合闸功能，确认控制回路工作正常。
