互感器的作用

1、电力系统为了传输电能，减少输电线路上的电力损耗。在发电厂到输电线之间，往往采用升高交流电压把电力送往输电线路（其实就是升压变压器，电压升高，同样的功率下，电流就会降低，这样输电线路的截面积就不用太大，较少输电电路的成本）。在输电线路到用户之前，再把交流电压变低（也就是降压变压器），然后再把电力送至用户。

2、在发电、变电、输电、配电过程中由于用电设备的不同，电流往往从几十安到几万安都有，而这些电路还可能伴随高压。那么为了能够对这些线路的电路进行监控、测量，同时又要解决高压、高电流带来的危险，这时就需要用到电流互感器了

3、互感器的作用，就是将交流电压和大电流按比例降到可以用仪表直接测量的数值，便于仪表直接测量，同时为继电保护和自动装置提供电源，所以说电压互感器与电流互感器在电力系统中起到了非常的大的作用，

4、互感器的分类：互感器按功能可分为电压互感器和电流互感器两种。

5、电流互感器是蚤疣毖扒依据电磁感应原理将一次侧大电流转换成二次侧小电流来测量的仪器。电流互感器是由闭合的铁心和绕组组成。它的一次侧绕组匝数很少，串在需要测量的电流的线侨嚅检货路中。因此它经常有线路的全部电流流过，二次侧绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的二次侧回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。电流互感器是把一次侧大电流转换成二次侧小电流来测量 ，二次侧不可开路。

6、一般电流互感器变比为：?/5，?就是你要选择的数字，5是固定的，意思是把实际电流变为5A的电流。比如你实际电流为100A，擒歙常泺那么你就可以选择150/5的互感器，如果你的实际电流是150A那么你就可以选择200/5的互感器。总之?不能小于你的实际测量电流(也就是你要给那里装互感器，就要知道那里的电流是多少)，?一定不要小于你测试电流，但也不能比实际电流大的太多，一般控制在实际电流的1.5倍就行。电流互感器的作用是可以把数值较大的一次电流通过一定的变比转换为数值较小的二次电流，用来进行保护、测量等用途。如变比为400/5的电流互感器，可以把实际为400A的电流转变为5A的电流。

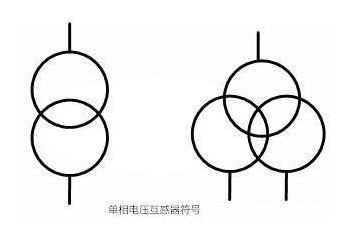

7、电压互感器

8、电压互感器是一种小型的降压变压器 ，主要由铁芯、一次绕组、二次绕组、接线端子和绝缘支持物等构成，一次绕组并接于电力系统一次回路中，其二次绕组并联接入了测量仪表、继电保护装置或自动装置的电压线圈，即负载为多个元件时，负载并联后接入二次绕组，且标准额定电压为100V 。由于电压互感器是把高电压变成低电压，所以它的主绕组的匝数较多，而次绕组的匝数较少。

9、电压互感器使用的注意事项

10、1 彤艘藻狠．电压互感器在投入运行前要按照规程规定的项目进行试验检查。例如，测极性、连接组别、摇绝缘、核相序等。2 ．电压互感器的接线刂茗岚羟应保证其正确性，一次绕组和被测电路并联，二次绕组应和所接的测量仪表、继电保护装置或自动装置的电压线圈并联，同时要注意极性的正确性。3 ．接在电压互感器二次侧负荷的容量应合适，接在电压互感器二次侧的负荷不应超过其额定容量，否则，会使互感器的误差增大，难以达到测量的正确性。4 ．电压互感器二次侧不允许短路。由于电压互感器内阻抗很小，若二次回路短路时，会出现很大的电流，将损坏二次设备甚至危及人身安全。电压互感器可以在二次侧装设熔断器以保护其自身不因二次侧短路而损坏。在可能的情况下，一次侧也应装设熔断器以保护高压电网不因互感器高压绕组或引线故障危及一次系统的安全。5 ．为了确保人在接触测量仪表和继电器时的安全，电压互感器二次绕组必须有一点接地。因为接地后，当一次和二次绕组间的绝缘损坏时，可以防止仪表和继电器出现高电压危及人身安全。
