UG10.0练习三维建模八百七十一之八角菱形

1、如下图所示，打开UG10.0软件，新建一空白的模型文件，另存为：UG10.0练习三维建模八百七十一之八角菱形

2、如下所示，执行【拉伸——XY平面】，直接进入草图，激活多边形命令，画一个正多边形，半径20，点击完成，退出草图。

3、如下所示，设置限制：0开始，40结束，点击确定

4、如下所示，执行【草图——XY平面】，直接进入草图，激活多边形命令，画一个正多边形，半径40，添加几何约束，点在参考线上，点击完成，退出草图。

5、如下所示，在曲线工具栏中点击直线命令，画五条直线，组成两个三角形

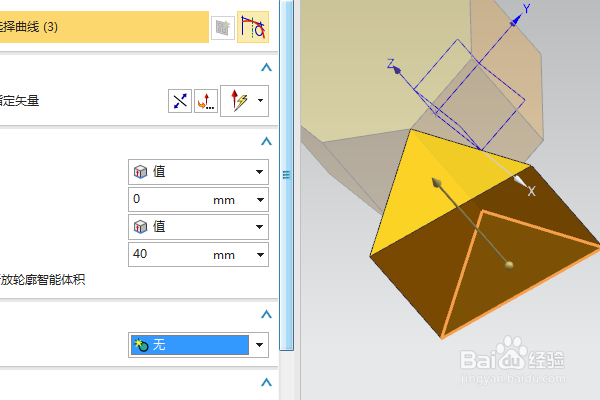

6、如下所示，点击工具栏中的拉伸命令，截面选择一个三角形，限制：0开始，40结束，点击应用。

7、如下所示，截面选择另一个三角形，设置形状：0开始，20结束，点击确定。

8、如下所示，执行【更多——移动边】，将大三角形的底边向下移动40，将小三角形的底边上下移动20，

9、如下所示，点击工具栏中的“阵列特征”，选中两个三角形，选择圆形布局，指定矢量Z轴，设置数量8，节距角45，点击确定

10、如下所示，点击工具栏中的合并命令，选中所有的特征，点击确定。

11、如下所示，隐藏基准坐标系和所有的直线，显示设置为着色，至此，这个八角菱形就建模完成，本次练习结束，
