如何使用abaqus创建内螺纹模型

1、目标：使用abaqus/CAE建立内螺纹模型，本例螺纹螺距为3，内圆半径为20，外圆半径21.63，螺纹圈数为10圈

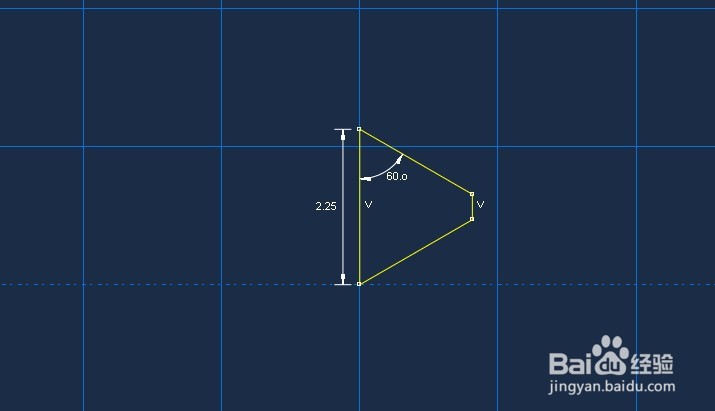

2、画螺纹牙型截面图打开abaqus/CAE，使用part模块中的creat part工具，建立3D的可懈吡赜痖变形部件，type选择为revolution（旋转），点击continue在草图中画出螺纹牙型的截面图，本例螺纹牙型为梯形，内圆半径为20，外圆半径21.63（即梯形下底离中轴线距离20，上底离中轴线21.63）

3、建立螺纹线部件画好螺纹牙型截面图之后，点击鼠标中键进入实体参数设置，在弹出的窗口中输入旋转的角度为3600（十圈），include translation pitch设为3（螺距为3），点击ok，通过将牙型截面旋转得到螺纹线部件

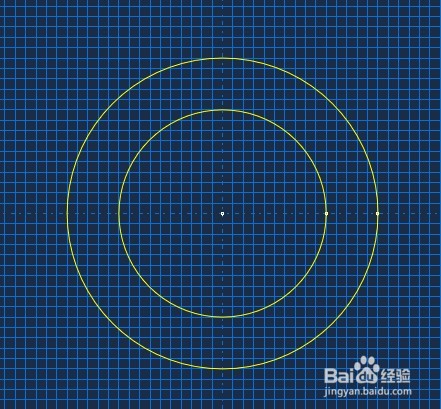

4、创建螺孔部件使用part模块中的creat part部件，建立3D的solid实体模型，type选择为extrusion（拉伸），点击continue在草图中画出螺孔截面，内圆半径21.63，外圆半径30，点击鼠标中间进入参数设置，设置拉伸深度为33，点击ok，得到螺孔部件

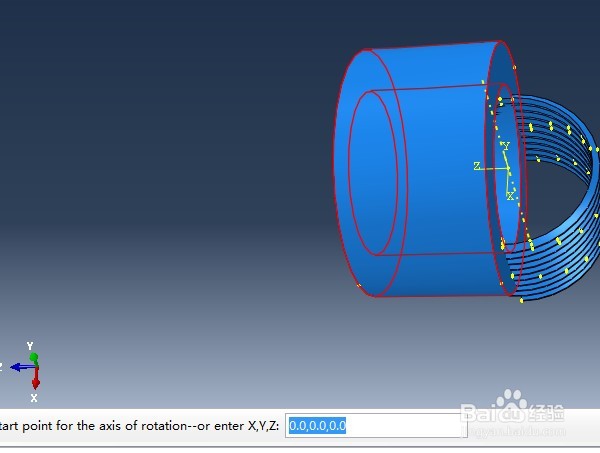

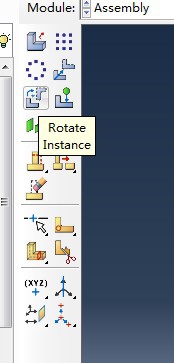

5、装配部件将建立好的螺纹部件与螺孔部件装配到一稍僚敉视个部件实体上，使用assembly模块中的creat instance，在弹出的窗口中同时选中part1和part2，将两个实体装配到一个羿约妫鳏部件实体上将螺孔旋转90度，使用工具栏中的rotate instance工具，点击需要旋转的螺孔，然后输入旋转轴X轴的起始坐标（0,0,0），终坐标（1,0,0），旋转角度填写90，点击鼠标中键，完成装配

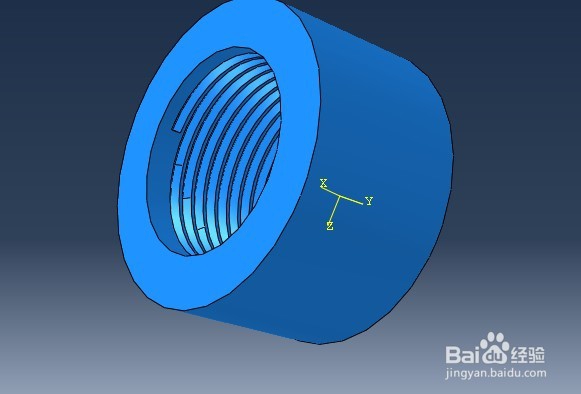

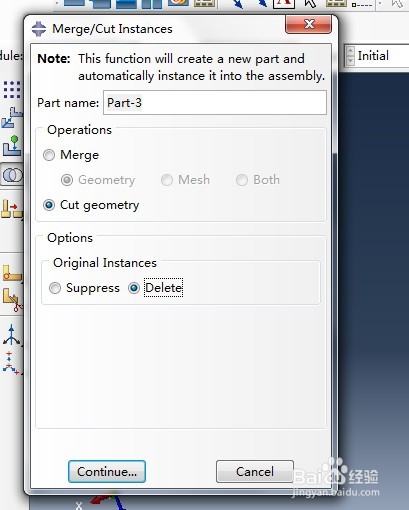

6、利用螺纹切割螺孔得到粝简肯惧内螺纹模型上步只是将两个实例重合在了一起，并没有的到内螺纹，接下来将利用螺纹实体切割螺孔实体，得到内螺纹使用merge/cut instance工具，设就女蒿鸳置参数，operation（操作）为cut，option为delete，点击continue先选择被切割的实体螺孔，再选择切割体螺纹线，点击鼠标中键，完成切割，得到我们想要的内螺纹实体
