美标90°弯管接头2500系列怎么画

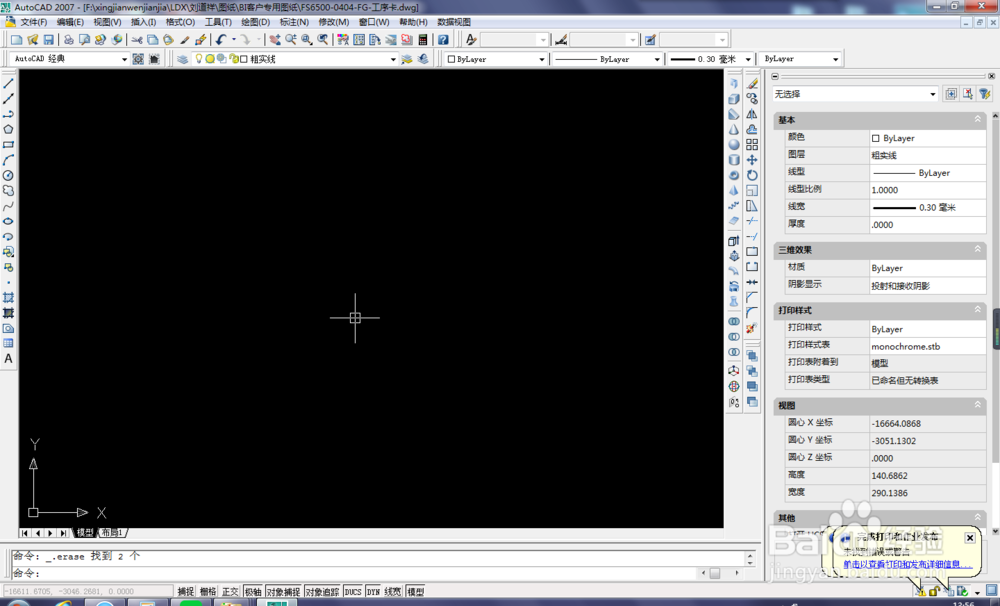

1、打开CAD，新建一个空白文件

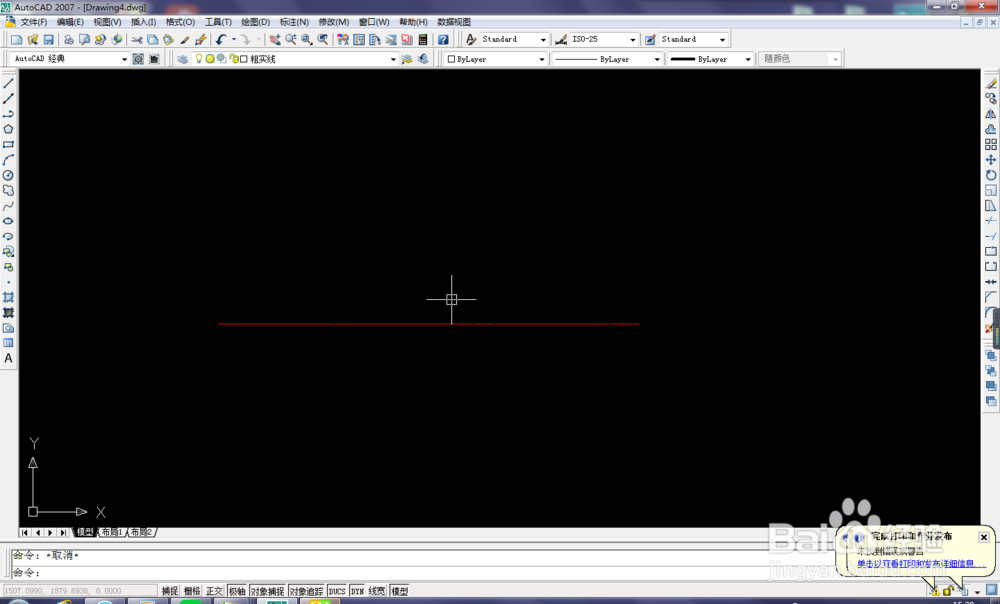

2、画一条中心线

3、画正六边形。1、先画圆ø26.972、画外切于圆的正六边形

4、在旁边的中心线上画一条26.97的辅助线段

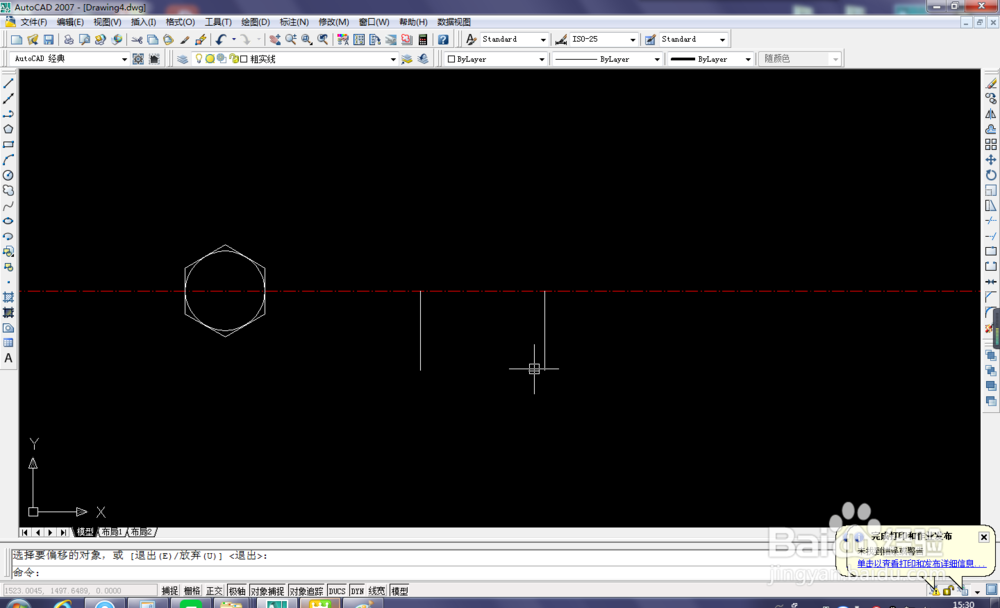

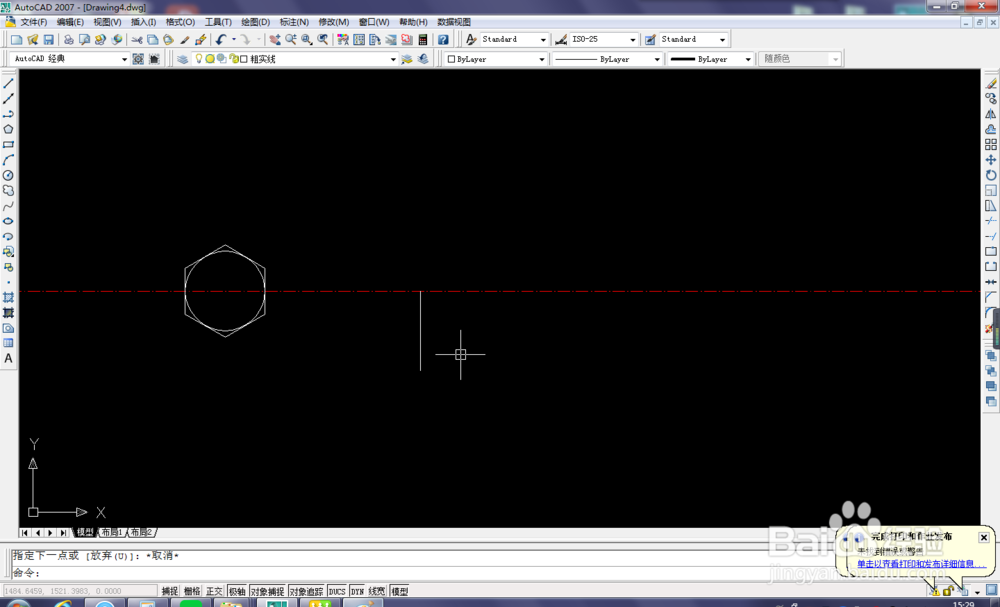

5、将辅助线向右偏移42.16mm

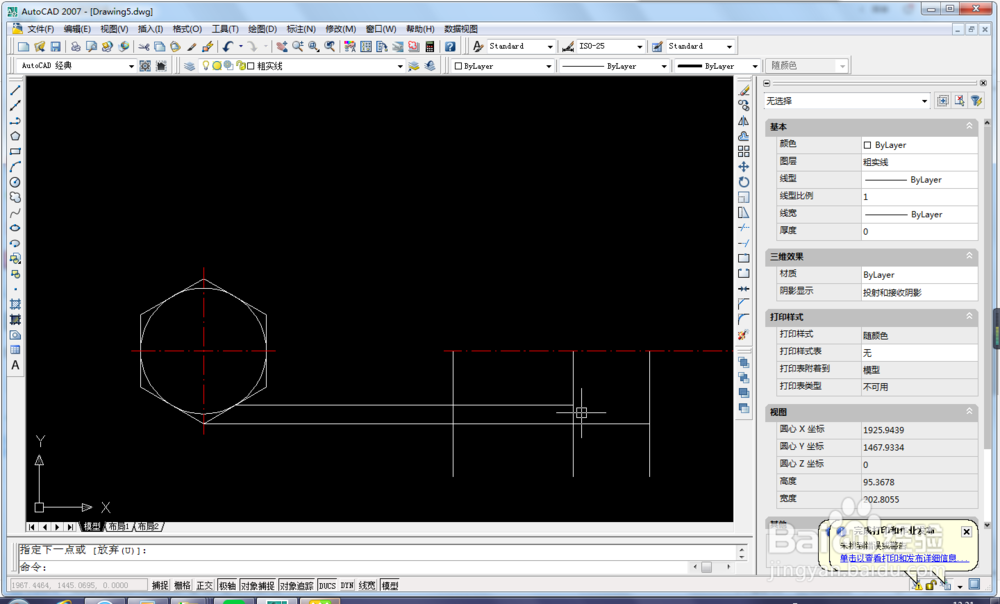

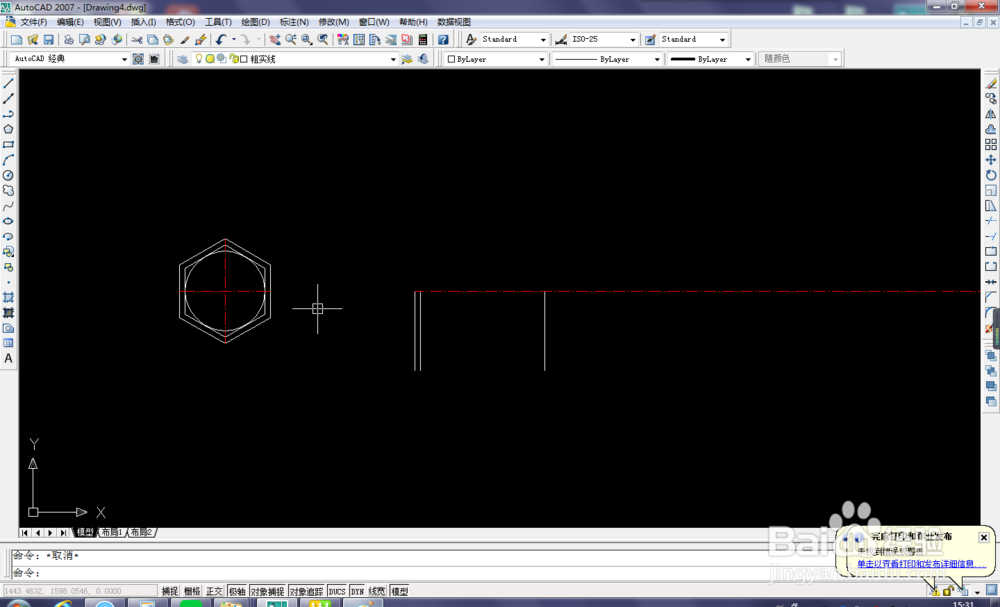

6、按下图所示，偏移2mm，然后修剪中心线，并按下图所示，给六边形添加中心线。

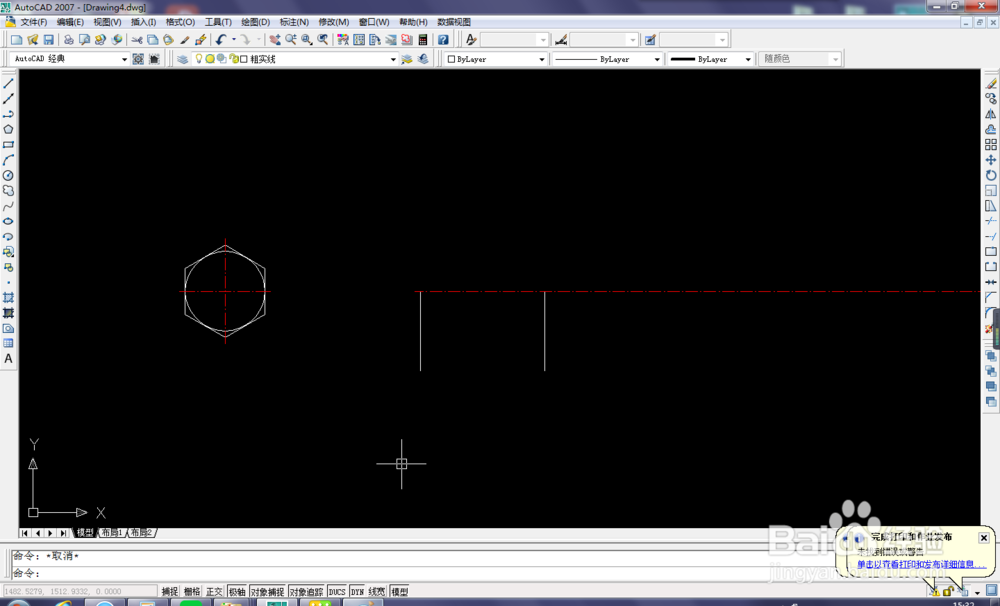

7、按下图所示，删除多余的线段

8、将左端的辅助线向右偏移25.79mm。

9、按下图所示，画两条辅助线。

10、按下图所示，画一条75°斜线。

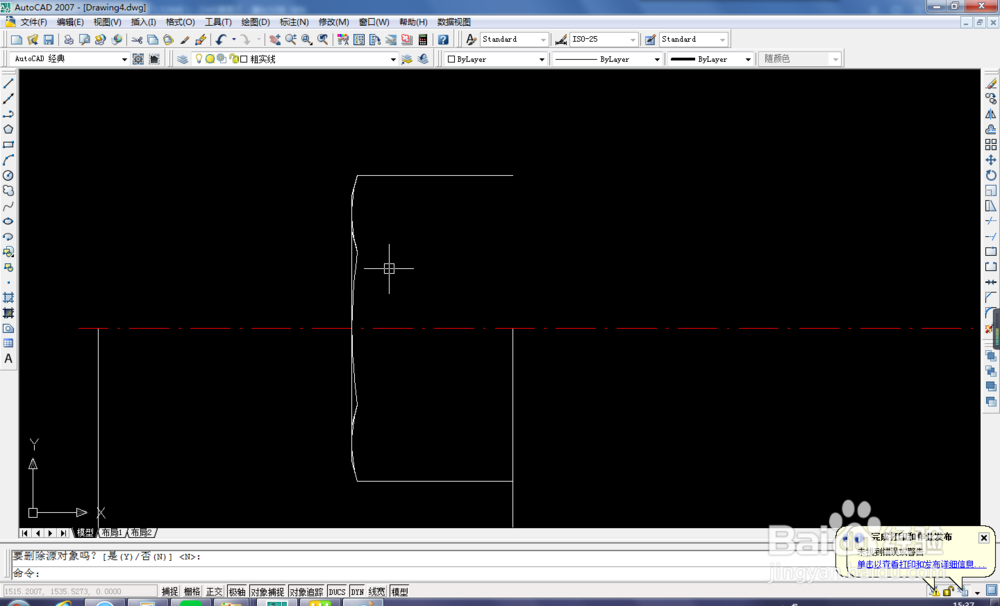

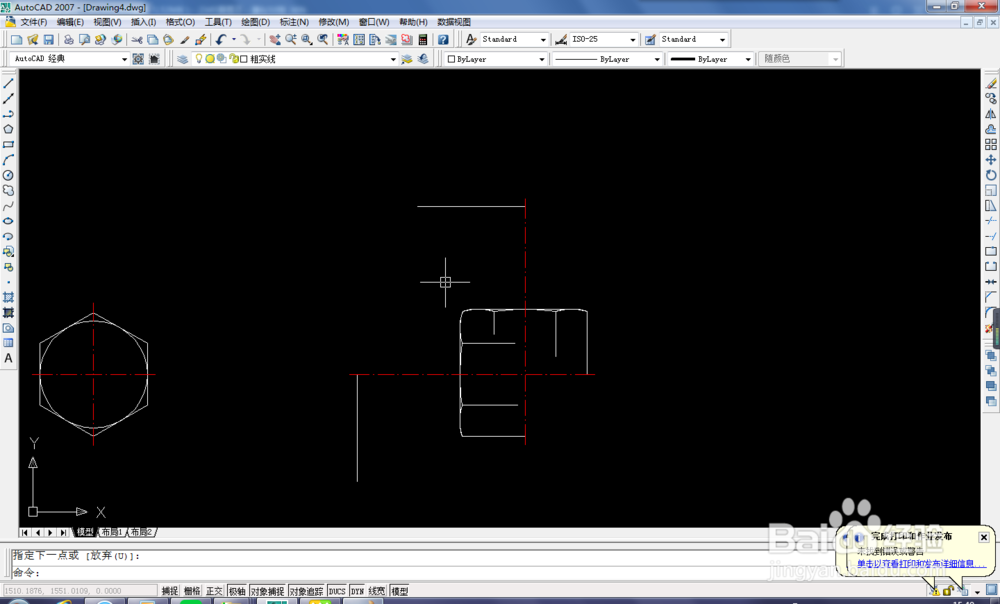

11、修剪。修剪的最终效果见下图。

12、镜像。将75°短斜线镜像。

13、用圆弧连接，然后如下图所示删除多余的线段

14、再一次镜像

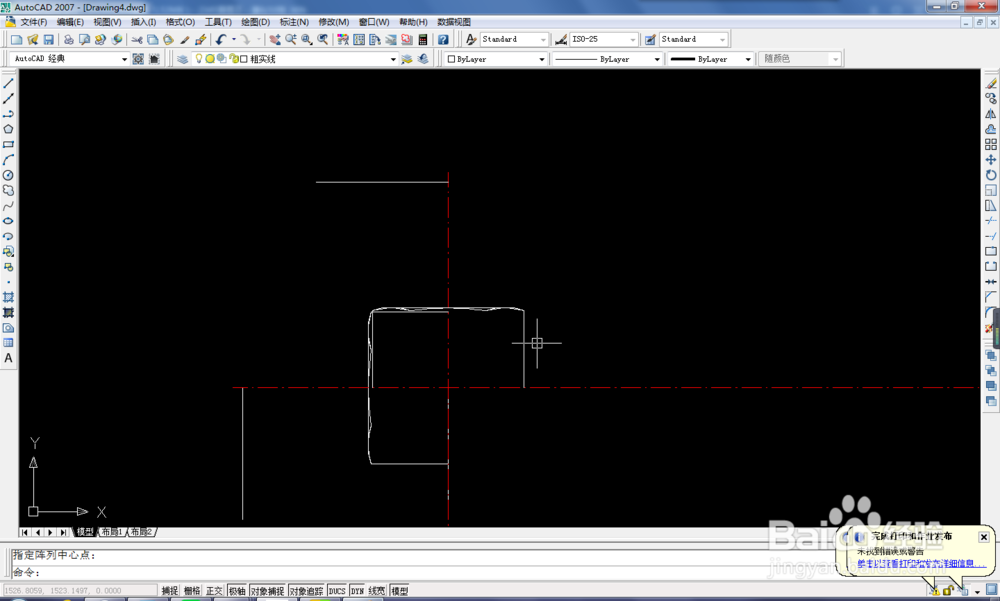

15、采用环形阵列功能，将所有的线段如下图所示，向右阵列90°。

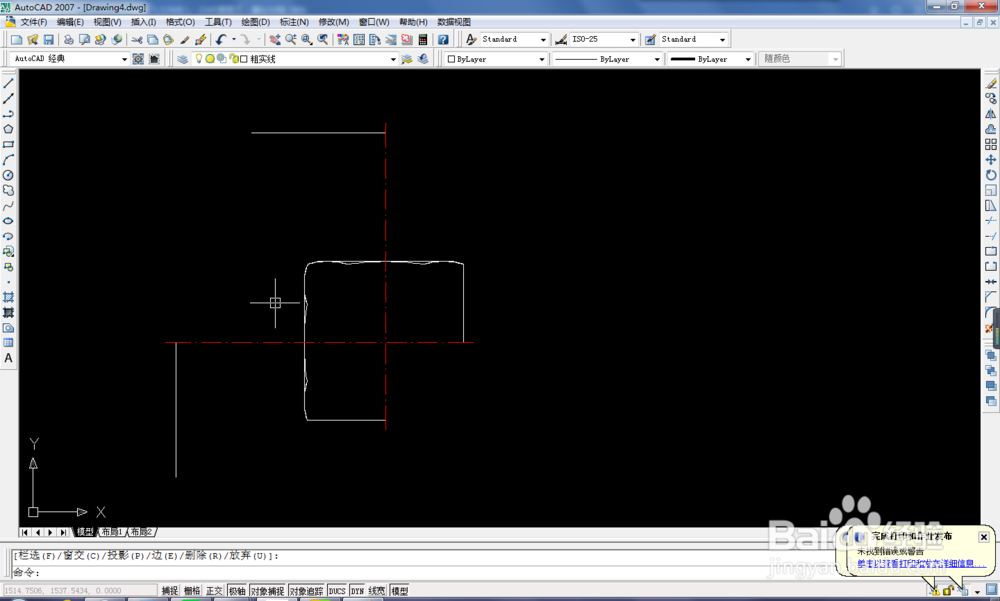

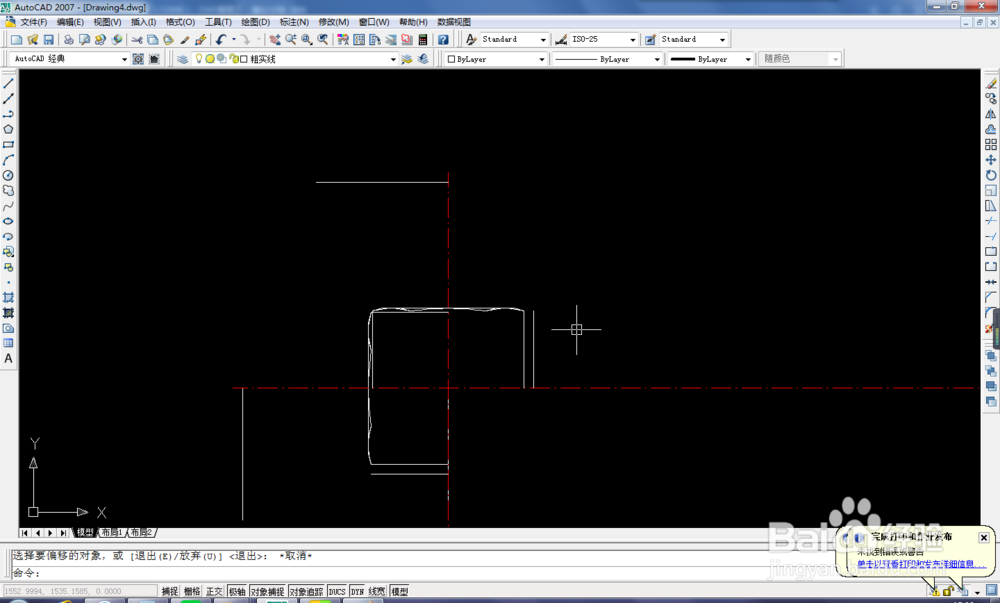

16、再一次偏移2mm作辅助线。

17、按照下图效果修剪和删除。

18、画直线

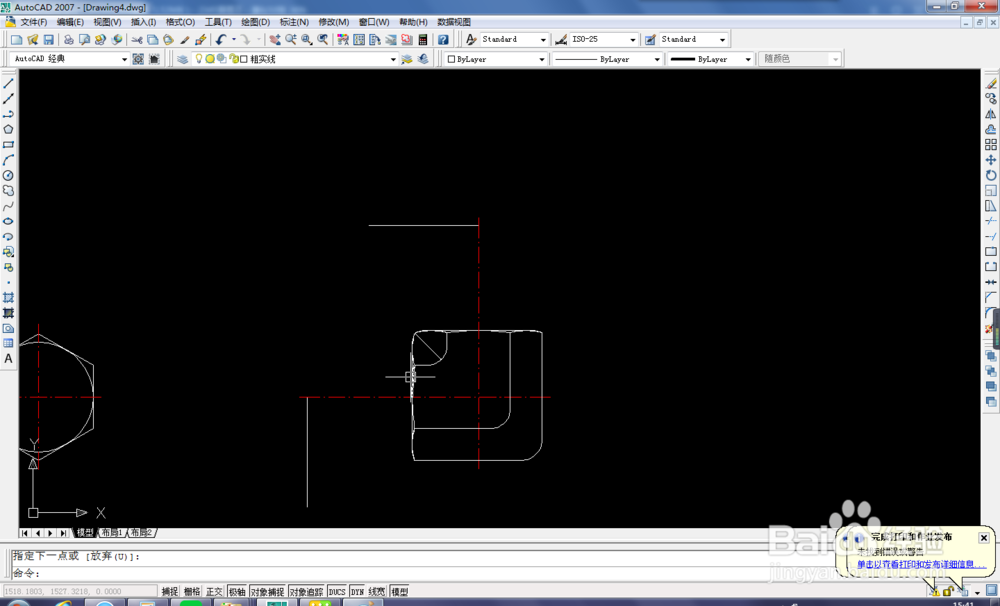

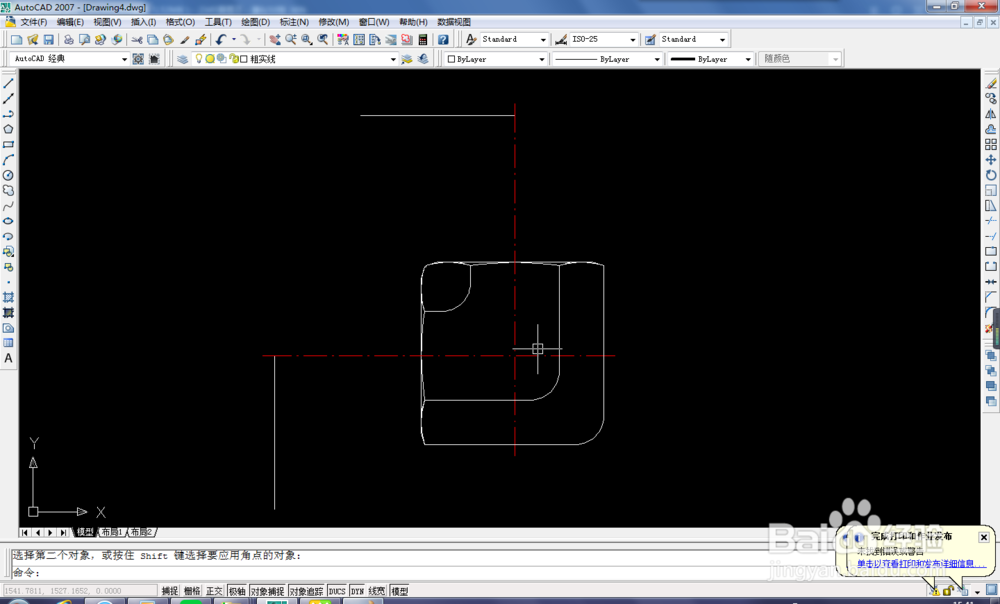

19、倒圆角

20、用直线连接

21、画左端螺纹，也就是37°辩尢霆靡密封端。这个详细的步骤笔者就不再重复叙说了，在笔者的其他经验中有一篇是专门讲这个的，有兴趣的你们可以去看看。

22、再一次环形阵列，将螺纹端向右阵列90°。

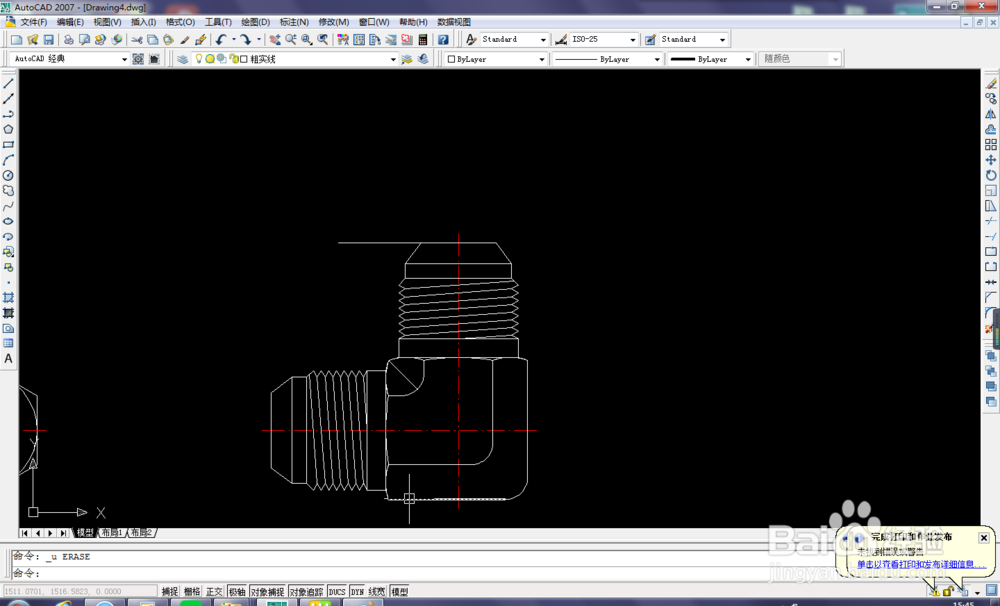

23、删除多余的线段及画内孔

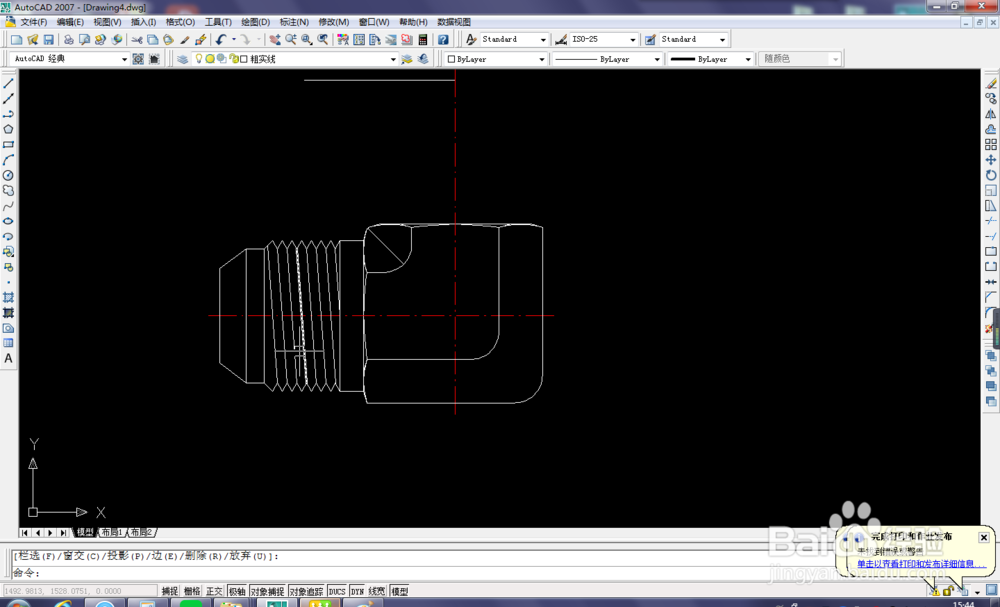

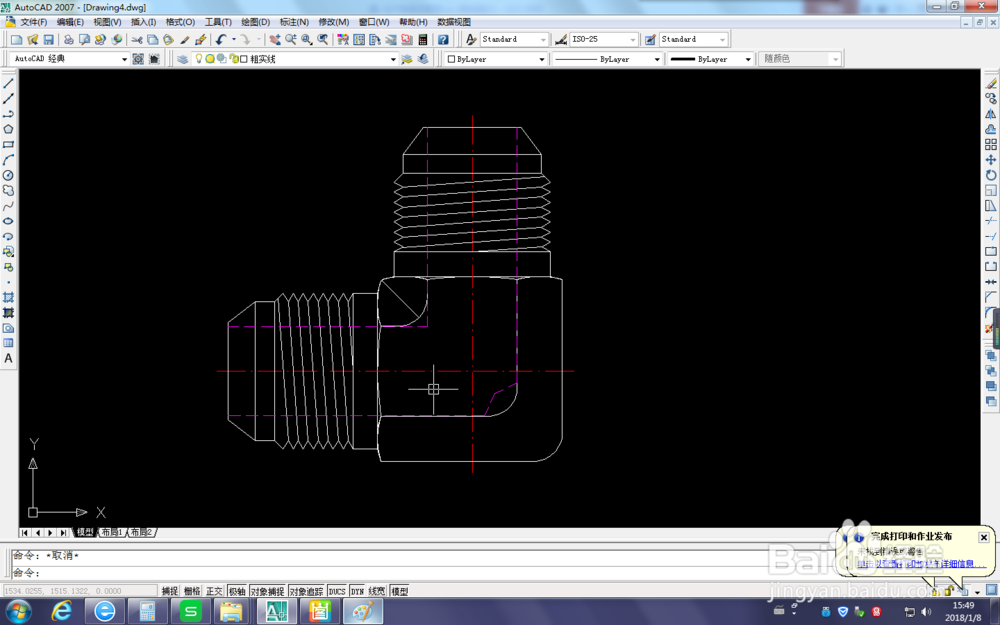

24、在六边形中添加圆。然后就差标注了。
