UG10.0练习三维建模九十三

1、如下图所示，打开UG10.0软件，新建一空白的模型文件，另存为：UG10.0练习三维建模九十三

2、如下图所示，——YZ平面】，直接进入草图。

3、如下图所示，自动激活轮廓命令 ，画一个“凹”形，添加几何约束，相等、平行，重合，激活快速尺寸命令，标注尺寸：宽130，半宽65 ，高24，宽72，深8，点击完成，退出草图。

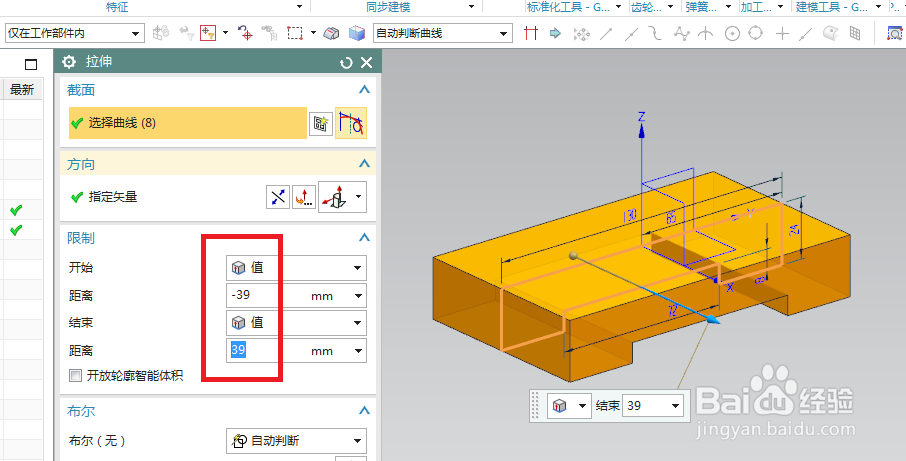

4、如下图所示，设置限制：-39开始，39结束，点击确定。

5、如下图所示，点击工具栏中的边倒圆命令，设置半径R14，选中四条短边，点击确定。

6、如下图所示，点击工具栏中的孔命令，指定点：四个圆弧圆心点，设置形状为沉头孔，沉头直径14，沉头深度8，直径8，深度100，点击确定。

7、如下图所示，执行【菜单——插入——设计特征——圆柱体】，指定矢量Z轴，设置尺寸：直径65，高度60，布尔求和，点击确定。

8、如下图所示，执行【菜单——插入——设计特征——筋板——YZ平面】，直接进入草图。

9、如下图所示，激活直线命令，画一条斜线段，激活快速尺寸命令，标注尺寸：距离57.7，距离32.5，距离10，距离0，点击完成，退出草图。

10、如下图所示，设置对称厚度12，单击确定。

11、如下图所示，执行【更多——镜像】，选中筋板特征，指定XZ平面为镜像平面，点击确定。

12、如下图所示，点击工具栏中的孔命令，指定点为圆柱体上端面圆心，设置形状为简单孔，直径50，深度35，顶锥角0，单击确定。

13、如下图所示，执行【拉伸——YZ平面】，直接进入草图。

14、如下图所示，激活圆命令，画圆，双击修改直径为14，距离上边线20，添加几何约束，圆心在纵轴上，点击完成，退出草图。

15、如下图所示，设置限制：0开始，50结束，布尔求差，点击确定。

16、如下图所示，执行【拉伸——YZ平面】，直接进入草图。

17、如下图所示，自动激活轮廓命令，画一个封间糈尢各闭的U形，添加几何约束，相切，相等，平行，圆心在纵轴上，激活快速尺寸命令，标注尺寸：直径14，圆心距边20，点击完成，退出草图。

18、如下图所示，设置限制；0开始，50结束，调整方向，布尔求差，点击确定。

19、如下图所示，执行【拉伸——实体上的红色平面】，直接进入草图。

20、如下图所示，自动激活轮廓命令，画出大致图亲莉植轮廓，添加几何约束，相等、相切、重合、圆心点在横轴上、平行，激活快速尺寸命令，标注尺寸：具体尺寸见下图，点击完成，退出草图。

21、如下图所示，限制限制：0开始，15结束，布尔求差，点击确定。

22、如下图所示，点击工具栏中的孔命令，设置形状为简单孔，直径14，深度100，指定点：圆弧圆心点，点击确定。

23、如下图所示，设置显示为着色，隐藏基准坐标系，————至此，这个三维建模完成，本次练习结束。
