MATLAB Simulink模型如何自动生成代码

1、Simulink中搭建如下模型：

2、要进行代码生成，右键，选择“Mode盟敢势袂l Configuration Parameters” 或者“Ctrl+E”，得到“C泠贾高框onfiguration Parameters”对话框；主要要关注下面三个部分：

3、在Solver中，要选择“Fixed-step”，另外，Fixed-step si所鼙艘疯ze和模型中的采样数据应一致；

4、在“Hardware Implementation”中，选择相应的“Device vendor”：

5、在“Code Generation”中，设置如下图所示：

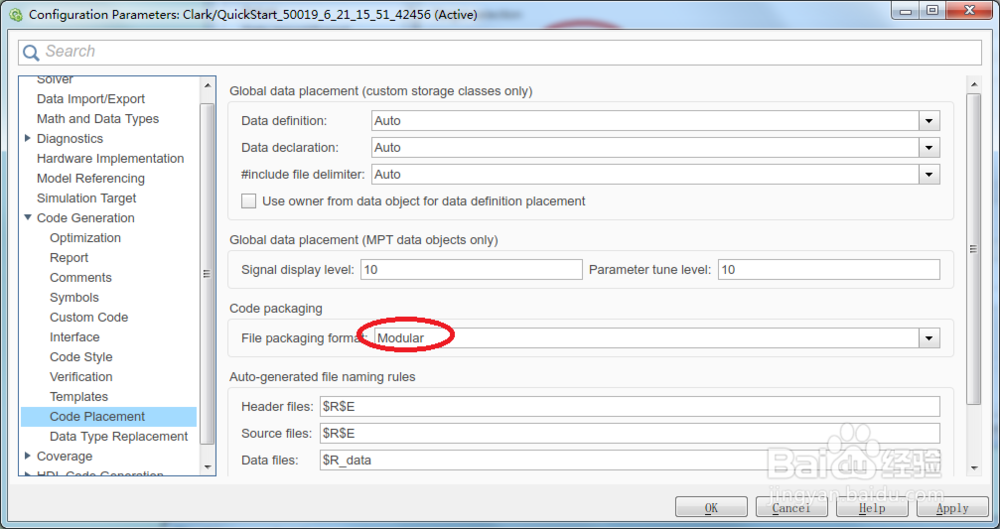

6、在“Code Placement”中，设置如下图所示：

7、另外，对Report以及Comments等做些相应设计，主要是用来优化和方便查看；

8、选择“Code -> C/C++ Code -> Embedded Coder Quick Start”：

9、在开始导引中，一步步进行设置；

10、如果中途有问题，会在“Diagnostic Viewer”中显示各种问题：

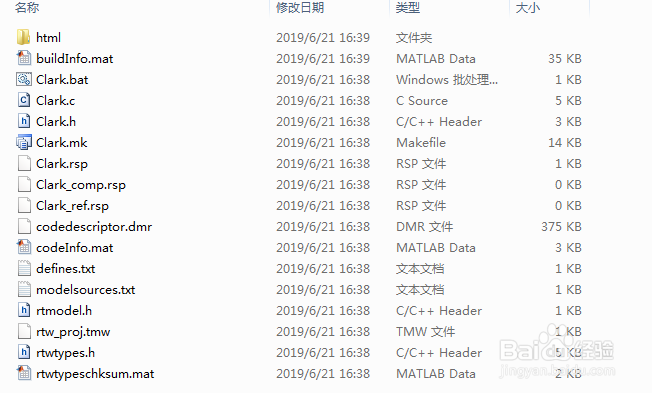

11、安装完成后，在相应文件夹中会看到产生的代码及相关文件：

12、在模型中，也会看到相应的代码文件，如下图所示：
