Protel如何生成GB文件

1、我使用的是中文版的，就以中文版为例。首先打开文件，选择CAM管理器。单击下一步

2、本步选择Gerber文件，之后一直点击下一步，全部默认即可。如下图所示

3、该步为选择需要输出的层。一般为单面板的话，选择底层和机械层即可（有的人说要选择镜像，但是我觉得如果做双面板，要镜像都镜像，两个保持一直即可，单面板就无所谓了）。点击下一步。一直到完成

4、完成之后，在空白处右击，再次打开CAM管理器，用来输出钻孔文件。如下图所示

5、本步选择NC Drill文件，之后一直点击下一步，全部默认即可，直到完成。如下图所示

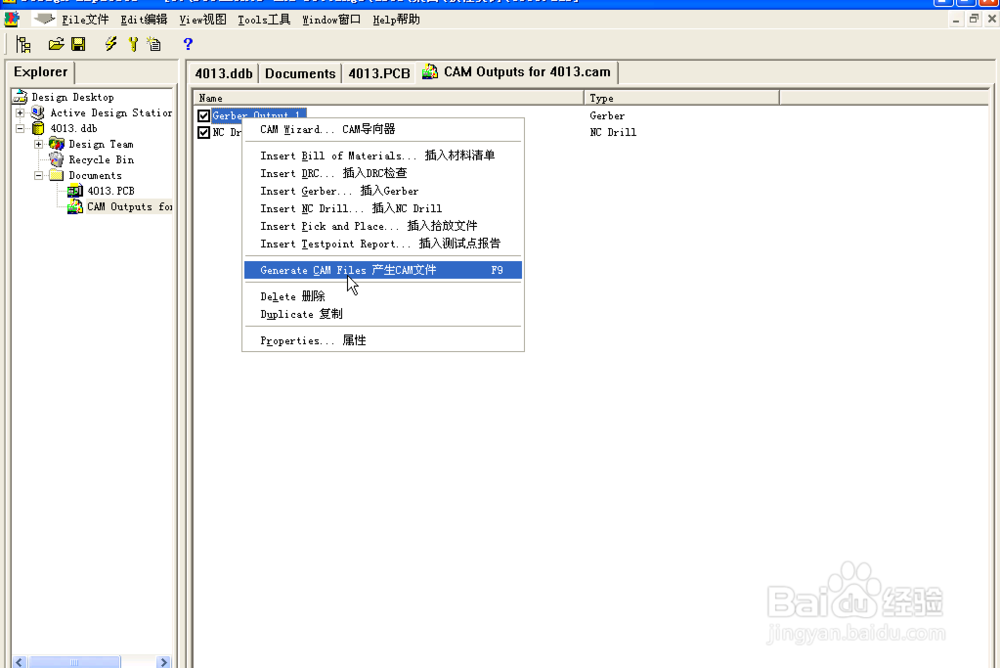

6、此时生成两个文件，先单击第一个，右击选择“产生CAM文件”。然后按照上一个，选择第二个也产生CAM文件。如图所示

7、这时候两个的CAM文件就产生了。选择“Documents”之后双击“CAM for4013”。产生的文件就在这里

8、输出CAM for 4013整个文件夹，保存到工作目录即可。如图所示
