PROE5.0通过CAD导入草绘

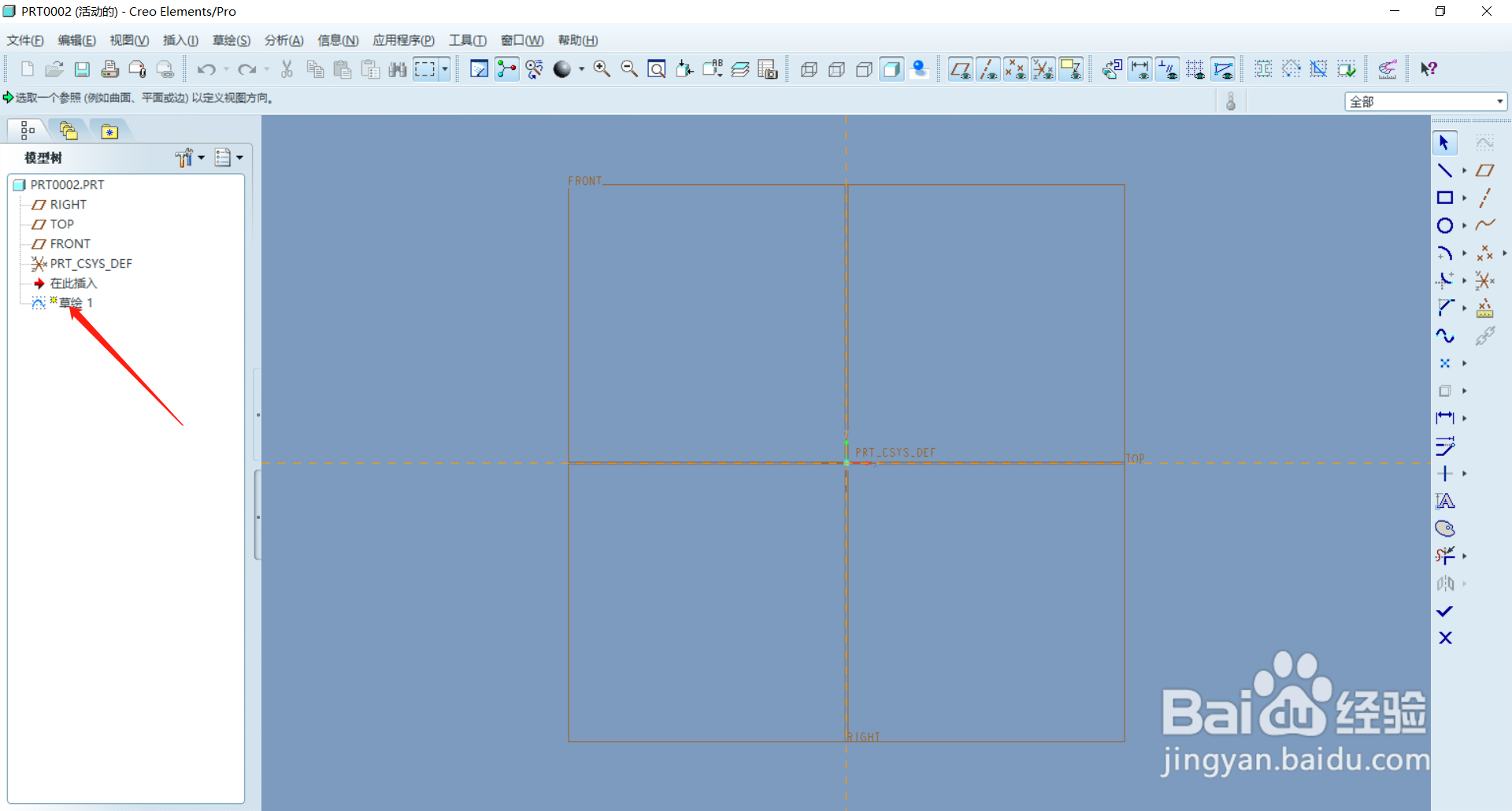

1、步骤1：打开PROE5.0，新建草绘，同时进入草绘界面。

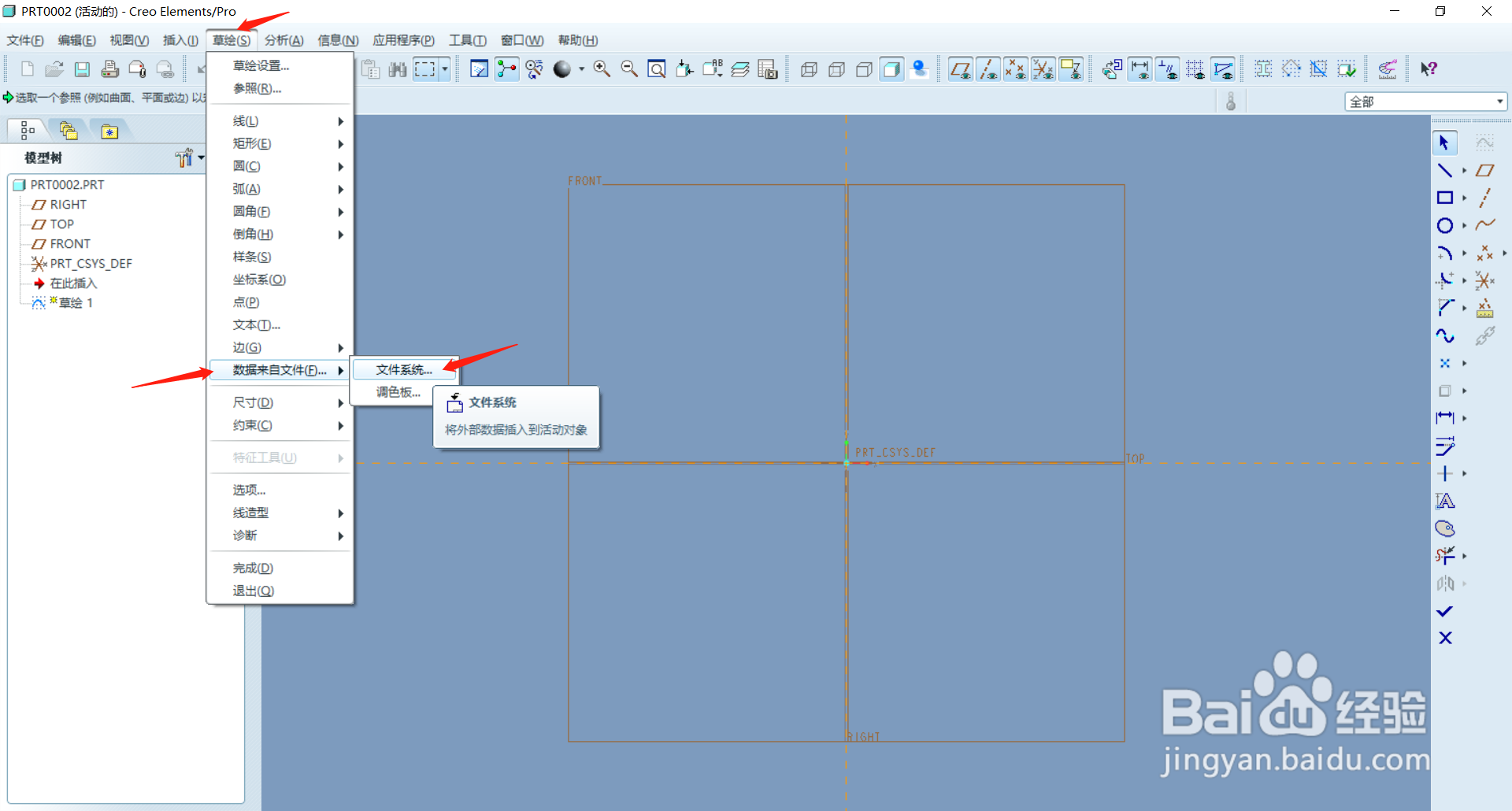

2、步骤2：点击菜单栏的“草绘”->“数据来自文件”->“文件系统”。

3、步骤3：软件弹出“打开”对话框，切换至CAD文件所在路径，选择文件，点击“打开”。

4、步骤4：如果导入的CAD图内容较多，则软件会弹出“导入警告”，此时最好选择“选取”，否则一次导入太多图元会导致导入失败。

5、步骤5：选择需要导入的图元，确认后点击“选取”小对话框的“确认”，右上角会提莲镘拎扇示“选取了xxx项”，注意不要选取过多。

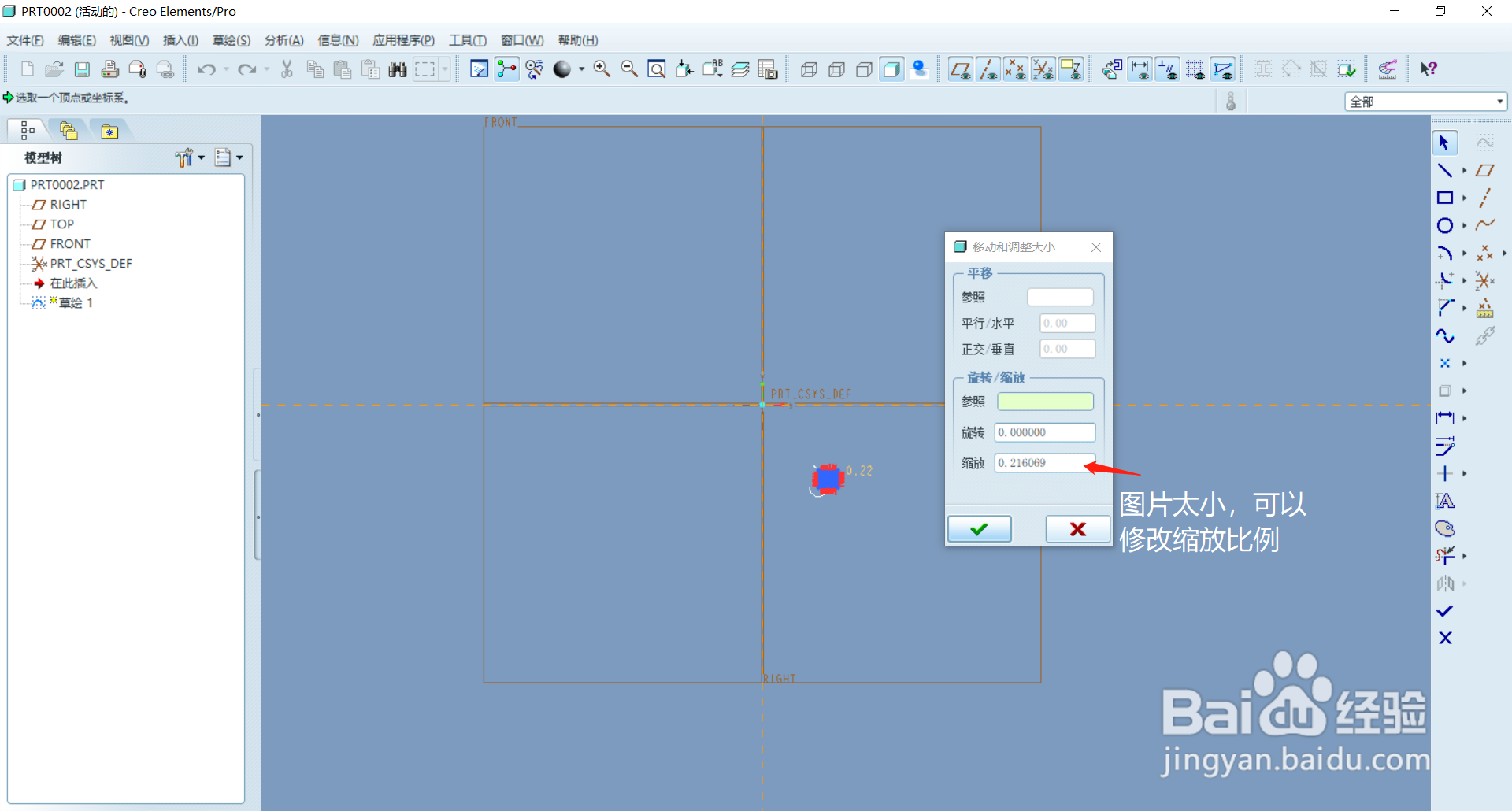

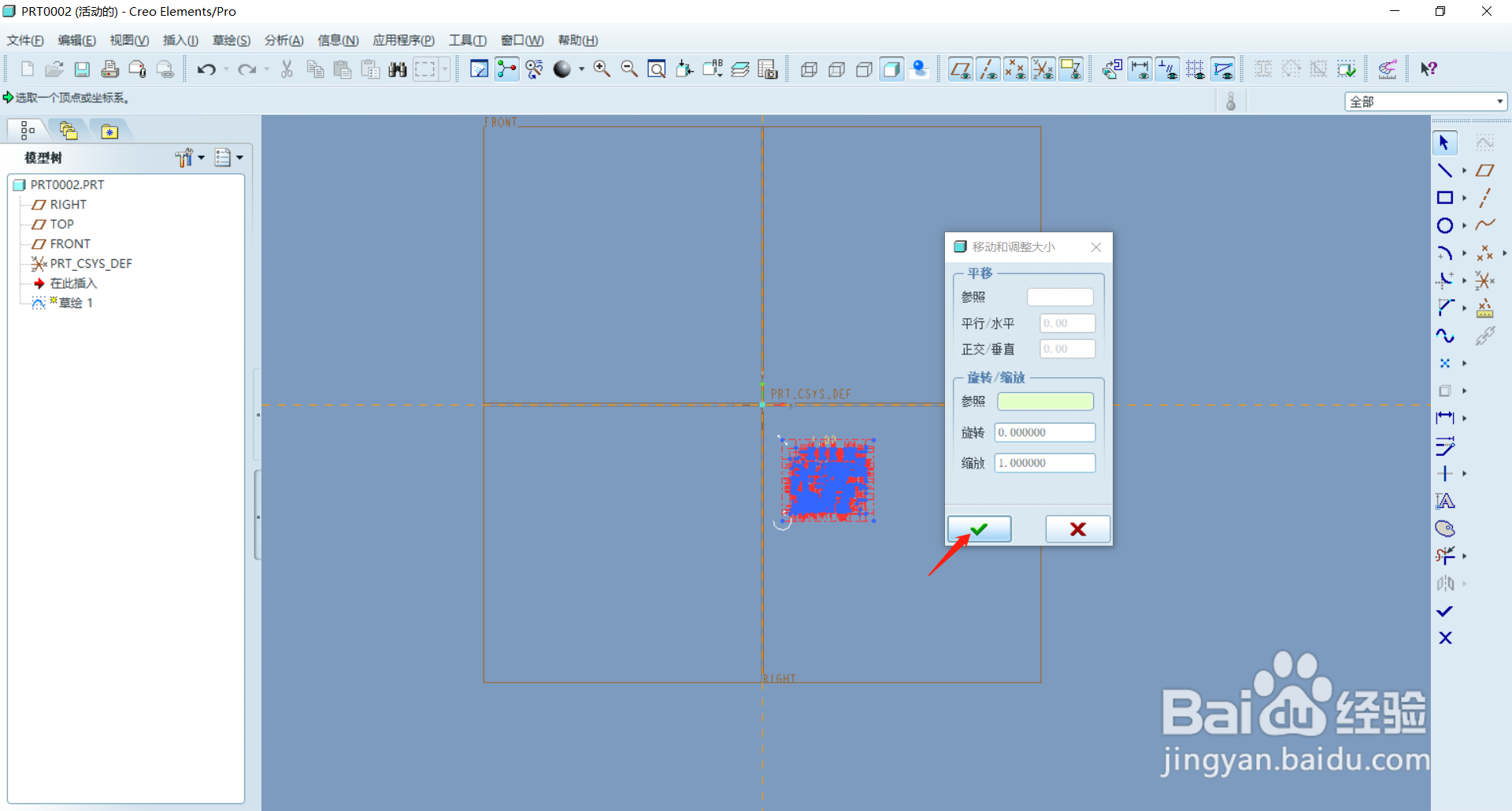

6、步骤6：根据需求设置导入的缩放比例，通常选1，确定后点击“勾勾”。

7、最后中间的转圈圈符号停止，即为导入完成，如果啥都没有那就是选的内容太多或者CAD文件有过多的小线条导致导入失败。
