《斯维尔安装算量2012》南职院上机实训学习笔记

1、*拓展学习1：希望教学楼土建建模：只做柱梁板建模，笔记略。（下图：希望教学楼工程柱梁板，顺带抽钢筋）

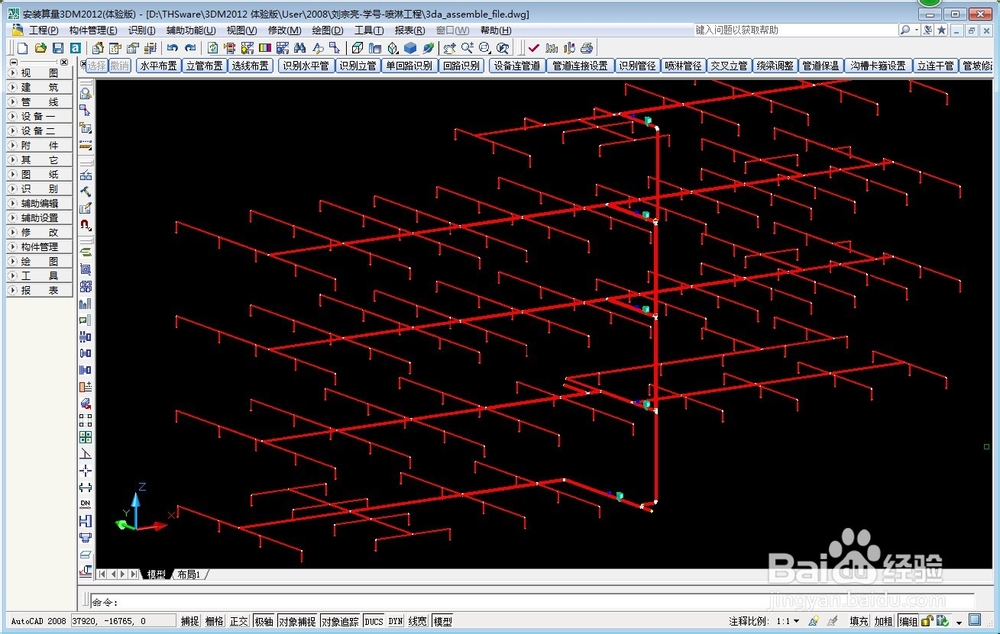

2、作业1：喷淋工程建模操作任务分解：1、W命令新块截图：框选图纸-输入W命令-（小三点）保存在电脑桌面，确定即可。2、新建安装算量工程：设置计算依据和楼层。3、导图：菜单“识别”-导入图纸4、识别轴网：屏幕菜单“识别”-识别建筑-识别轴网（图纸开关：Ctrl+字母i）5、拷贝楼层：菜单“构件管理”-拷贝楼层-把轴网拷贝到每一层。6、识别设备：→3D选择闭式喷淋头→提取单个图例→指定块的插入点（即设备位置）→指定块的方向（即设备方向）→框选图纸，右键。7、识别管道：→设置（消防水）专业、（喷淋）回路、管道安装高度（3200）→管道图层提取-根据命令行提示-左键点选红色线条-右键→标注图层提取-根据命令行提示-左键点选管径文字-右键→框选图纸，右键，再次右键。8、立管布置:→屏幕菜单“识别管道”。→布置方式选“立管布置”。→点选管径DN100、起点高0终点高3300、选消防水专业喷淋回路。9、布置附件：管道电磁阀和水流指示器。→屏幕菜单“附件”-管道阀门-管道电磁阀-布置方式选管上布置。→屏幕菜单“附件”-管道仪表-新建-水流指示器-布置方式选管上布置。→在需要的地方左键即可生成立管。10、输出报表：菜单“报表”-分析统计。水系统辅助功能：1、喷淋管径（按设计规范自动调整喷淋管径）菜单“辅助功能”-喷淋管径-选择中危险级-确定-根据命令行提示，点选主干管-确定便可成功设置喷淋管径。2、构件查询：→左键点名，→右键确认。→再左键选“构件查询”，........′→右键确认。→弹出“构件查询”窗口。可以修改安装高度、专业等属性信息，确定即可。（下图：喷淋工程）

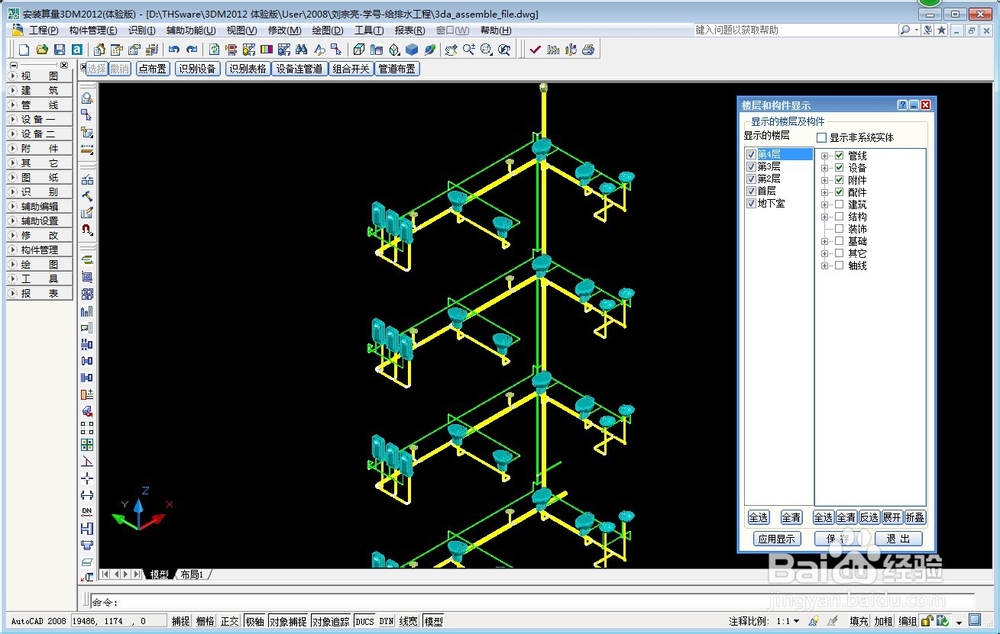

3、作业2：给排水工程建模操作逻晶诚湮任务分解：1、W命令新块截图：框选图纸-输入W命令-（小三点）保存在电脑桌面，确定即可。2、新捋杏野卫建安装算量工程：设置计算依据和楼层。3、导图：菜单“识别”-导入图纸4、识别轴网：屏幕菜单“识别”-识别建筑-识别轴网（图纸开关：Ctrl+字母i）5、拷贝楼层：菜单“构件管理”-拷贝楼层-把轴网拷贝到每一层。【*注：以上5点准备，操作步骤与喷淋工程建模一样。】6、识别立管：→屏幕菜单“识别管道”。→布置方式选“识别立管”，命令行提示提取圆。→一一设置以下：①起点高为0终点高为同层高；②双击材质镀锌钢管-改选材质为排水用PVC-U管；③管径DN80；④选给排水专业雨水回路。→点击管道图层后面的“提取”，再点击图纸上立管圆，右键确定。→框选图纸，右键即可。7、识别设备：分别依依识别以下设备：①小便器；②坐式大便器；③洗脸盆；④地漏。【*如图纸上缺少图块，无法识别时，可手动布置该设备：在屏幕菜单“设备二”中，选“卫生洁具”，布置方式选“点布置”，一一对应图上点击布置生成。】8、布置管道：→屏幕菜单“识别管道”。→布置方式选“水平布置”。→选给排水专业给水回路，安装高度按照图纸输入，选择正确管径（如果没有管径，可以点击“新建”）。→在图纸上划线，即可生成管道。【*管道连接设置“设备连管道”：窗口中的“距离误差”值默认500，表示管道在此值范围内搜寻附近的设备，自动生成连管。如不需要自动连管功能，可以把“距离误差”值设为25即可。】9、通用功能：管道文字太多，显得乱，如何隐藏；菜单“工具”→“算量选项”→“属性显示”→管线“管道”→通用属性对钩去掉“构件编号”→确定即可。【*个人建议可以对钩“规格型号”】水系统辅助功能：1、辅助功能“交叉立管”：用在不同高度的管道与管道之间，框选它们生成竖管连接。2、辅助功能“设备连管道”：用在设备与管道之间生成竖管连接。操作先选择设备，右键。设置指定管径，确定。再选择管道，右键。（下图：给排水工程）

4、作业3：空调工程建模操作任剞脑惨丁务分解：1、W命令新块截图：框选图纸-输入W命令-（小三点）保存在电脑桌面，确定即可。2、新建安装算量工程：设置计算依据和楼层。3、导图：淖橐郝芴菜单“识别”-导入图纸4、识别轴网：屏幕菜单“识别”-识别建筑-识别轴网（图纸开关：Ctrl+字母i）5、拷贝楼层：菜单“构件管理”-拷贝楼层-把轴网拷贝到每一层。【*注：以上5点准备，操作步骤与喷淋工程建模一样。】6、识别设备：→3D选择卧式风机盘管********星号内操作为了识别出各种规格的风盘********→关键字符：点击“X”，提取标注文字，修改保留前缀符号，删除后缀符号。→标注图层：点击“X”，提取标注文字。→最大距离：点击“X”，在图纸量取设备到名称的距离。*************************************************→提取单个图例→指定块的插入点（即设备位置）→指定块的方向（即设备方向）→框选图纸，右键。7、识别风管：→屏幕菜单“识别风管”，弹出导航器；→专业选择“空调风”，回路选择“送风”（“新风”）。→点“边线图层”后的“提取”，再左键点风管边线，右键；→点“标注图层”后的“X”，再左键点尺寸文字，右键；→框选图纸选中，右键。（新风步骤同上）8、风系统辅助功能：8.1、风管连接：作用：针对风管与风管之间的连接。步骤：→菜单“辅助功能”，选“风管连接”，弹出窗口。→左键选中两个断开，待连接的风管，右键，再点“应用”。8.2、设备连风管：作用：针对设备与风管之间的连接。用法：→菜单“辅助功能”，选“设备连风管”。→看命令行提示“...的设备”，框选图纸，右键。→看命令行提示“选择风管”，框选图纸，右键。→弹出窗口，在生成类型“生成风管软接头”前对勾，在设置误差“设备离管最大距离”后点“X”，量取风机盘管到送风管的距离。最后，点“确定”。8.3、管连风口：→菜单“辅助功能”，选“管连风口”，弹出窗口。→看命令行提示“选择主风管”，框选图纸，右键。→看命令行提示“选择风口”，框选图纸，右键。9、布置风管支吊架：→屏幕菜单“附件”，选“风管支吊架”。→布置方式选“自动布置”，设置参数，确定。10、补充操作以下构件：1、风管蝶阀：附件。2、风管消声器：空调设备。3、新风处理机：通过“复制类型”新增。4、天花排风扇：电气设备。（下图：空调工程）

5、作业4：照明电气工程操作任剞脑惨丁务分解：1、W命令新块截图：框选图纸-输入W命令-（小三点）保存在电脑桌面，确定即可。2、新建安装算量工程：设置计算依据和楼层。3、导图：淖橐郝芴菜单“识别”-导入图纸4、识别轴网：屏幕菜单“识别”-识别建筑-识别轴网（图纸开关：Ctrl+字母i）5、拷贝楼层：菜单“构件管理”-拷贝楼层-把轴网拷贝到每一层。【*注：以上5点准备，操作步骤与喷淋工程建模一样。】6、识别表格：→在左侧屏幕菜单的“识别”中，点击“识别表格”按钮，弹出“设备识别”表格对话框；→点击“提取表格”命令，鼠标变成方框，此时命令行提示“选择表格线”，鼠标框选整个图纸图例表，右键确认，图例数据就被识别到表格中了；→调整红色的表头和修改填写缺漏的构件标高参数，确认无误后，确认确定；→然后点击“转换”按钮，最后鼠标框选整个工程电气图纸，鼠标右键确认即可识别出所有设备了。7、识别系统：（1）配线配管：在左侧屏幕菜单的“识别”中，点击“识别系统”按钮，弹出导航对话框和“电气设备连立管”对话框，点击“确定”默认“电气设备连立管”，接着点击“新建”按钮，弹出“系统编号管理”，在“系统编号管理”对话框中一一进行编辑“主箱-回路编号-电线配管”三者关系，关闭“系统编号管理”对话框。（2）布置方式可选：①水平布置；②选设备布置；③识别水平系统；等。电系统辅助功能：1、连接设置：通过“管和设备最大距离”或者“是否连管”来控制自动竖管的生成。2、读系统图：→在左侧屏幕菜单的“识别”中，点击“读系统图”按钮，鼠标变成方框，此时命令行提示“请选择主箱文字”；→鼠标左键点击系统图中的主箱文字，弹出“系统编号的识别”对话框，接着点击“提取全部文字”，命令行提示选择“两列或者三列文字”；→接着用鼠标框选系统图中的全部输出线的配管配线以及后面的回路编号等文字，右键确认，就被识别进“系统编号的识别”对话框中了；→此时应该检查对话框中的“线管名称”、“线根数”、“系统类型”、“回路编号”等是否识别正确，最后点击“确定”按钮即可。→最后在左侧屏幕菜单的“识别”中，点击“识别系统”按钮，那么就可以看到识别的管线回路编号了。3、管线互配：→在左侧屏幕菜单的“识别”中，点击“识别系统”按钮，弹出导航对话框和“电气设备连立管”对话框，点击“确定”默认“电气设备连立管”；→然后可以使用位于工具栏下面一行的布置方式，点击“管线互配”按钮，命令行提示“选择管线”；→鼠标左键点击需要修改的图纸中的管线编号，右键确认，即弹出“管线互配”对话框，在“根数”出修改电线根数，在右边双击添加或者修改配管，最后点击“确定”按钮即可。（下图：电气照明工程）

6、作业5：弱电工程：方法同上，笔记略。（下图：弱电工程）

7、作业6：消防报警工程：方法同上，笔记略。（下图：消防报警工程）

8、作业7：防雷接地工程：方法同上，笔记略。（下图：防雷接地工程）

9、*拓展学习2：综合楼工程BIM应用：方法同上，笔记略。*BIM技术的优点：1、碰撞检查：应用BIM技术进行结构、水暖电等各专业的碰撞检查，生成碰撞报告，为优化工程设计，优化管线排布设计方案提供依据。为业主减少了变更签证的可能，投资更科学有效。2、三维动画渲染和漫游：应用BIM技术进行建筑设计的三维制图的同时，还可以进行三维渲染动画，大大提高了相关工作效率。3、虚拟施工：应用BIM技术进行模拟施工，可帮助业主、监理方、施工方实时了解工程项目的各种问题情况，同时指导现场施工，大大减少建筑质量问题，安全问题，减少返工和整改。…等等。（下图：综合楼工程BIM应用）（END）
