气动阀门操作说明书

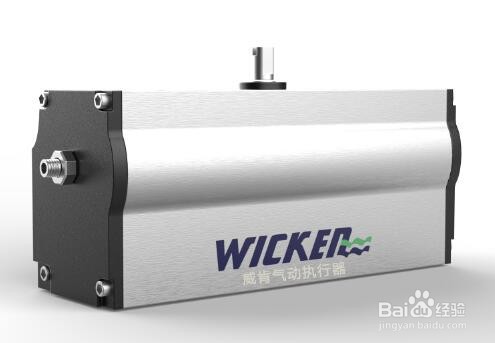

1、气动阀门的输出核心点是拨叉式气动执行器，拨叉式气动执行器工作方式是借助压缩空气来驱动滚珠，带动核心零部件拨叉的滚动，从而实现阀门的开关和调节。

2、一、准备工作1、操作气动阀门的开启和关闭都是按照顺时针方向。启闭管网中的气动阀门，启闭转数不宜过多，统潇瘵侃就算是大口径阀门也应该是在200-600转内。2、为了方便操作气动阀门的启闭，在管道工压状况下，启闭力矩应小于240N-m。气动阀门启闭操作端应是方榫，且尺寸要标准化，并面向地面，以便工作人员在地面上可以直接操作。带轮盘的阀门不适合用于于地下管网。3、为保证不启闭过度，气动阀门启闭程度的刻度线，应醒目地铸造在变速箱盖上或转换方向后的显示盘的外壳上，一律面向地面。当启闭调节准确后，应以铆钉锁定。4、管网中的气动阀门启闭操作，不宜下井作业。若气动阀门的操作机构及显示盘小于地面1.5米时，应设置稳固牢靠的加长杆设施，以便工作人员在地面上观察及操作。

3、气动阀门操作注意事项：一、开阀，必须注意事项：1、 检查空气过滤减压器上油壶是否已加油(润滑油)2、 检查管道是否干圄蔑蓖茏净若有杂物，建议在阀前加装管道过滤器3、 然后通上控制起源4、 再后调节气源压力活塞式(0.4-0.7)公斤，薄膜式(0.1-0.2)公斤5、 通上电源(开关型为电压)或(调节型电流或电压信号)6、 然后再进行调节或开度控制驱动执行器的空气压力不得超过8bar，超出该气压可能会对执行器造成损害。在安装，维修或维护之前，断开空气管路并确认它们已经排气。当执行器内部有压力时，切勿拆下端盖。二、关阀，必须注意事项：1、 切断控制信号(电压或电流)2、 将空气过滤压力调至零位

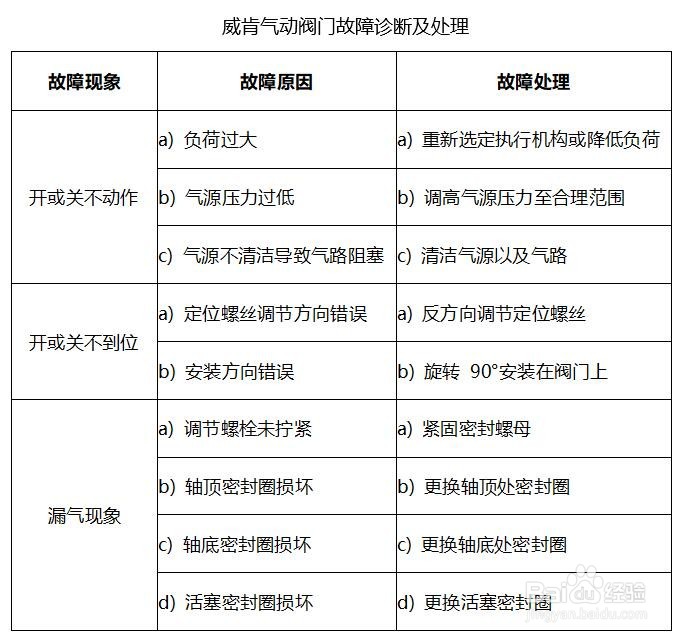

4、气动执行器会有开关不动作、开关不到位、漏气现象，遇到这种情况该如何处理呢？详见下图故障诊断及处理方法！

5、气动阀门选型一定要准确，这样才能减少故障！
