Alrium Designer 自定义板框

1、在确定 PCB 外形尺寸的情况下，可以先新建一个 PCB 文件

2、使用画线命令，绘制一个 PCB 的外形，可以设定为预知的尺寸，在绘制过程中使用 TAB 键设置线层

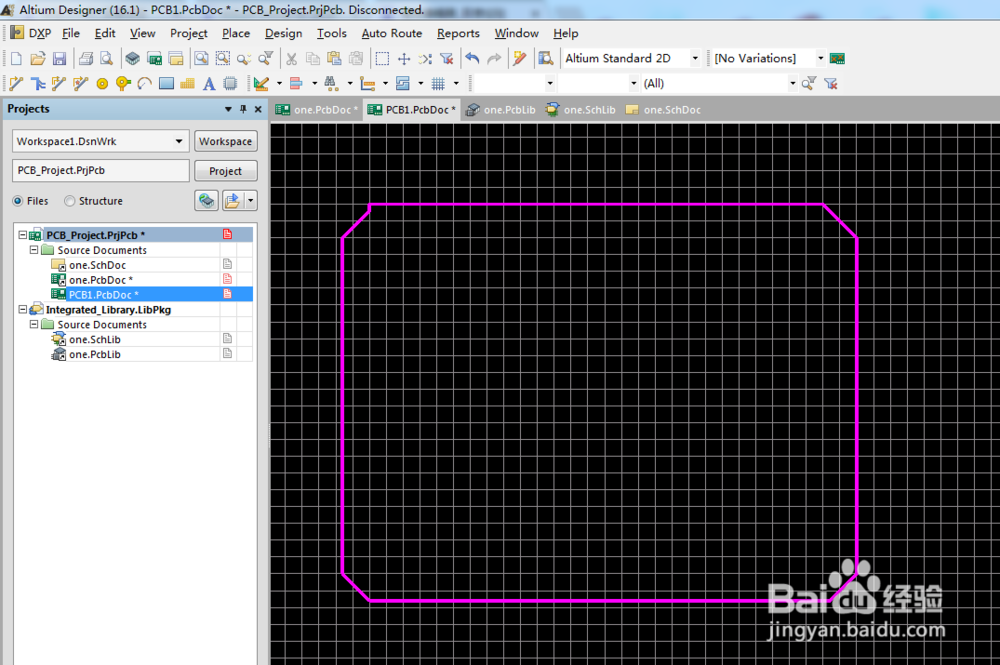

3、例如我们绘制下图中这样的外框，使用组合键“Ctrl + C”全选外框

4、使用通过选中的外框定义板子外形命令，设置PCB外形

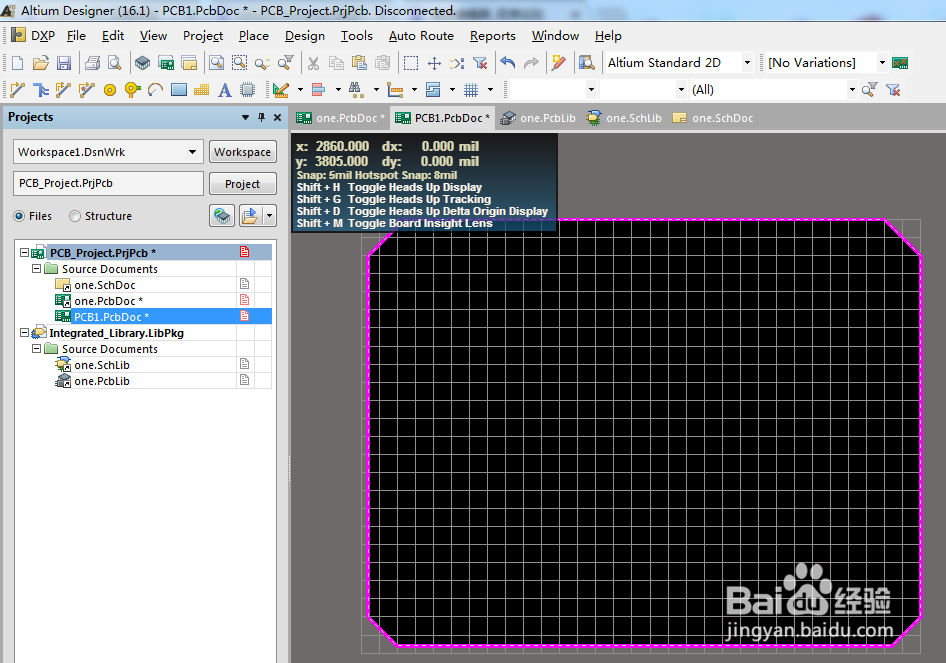

5、设置后效果如下图所示

6、以上的方法，适合在没有方式元件或者说是在布局之前就知道要用多大PCB的情况下，如果在布局之后，在要选择一个不规则图形来定义外框就比较麻烦了，就像下图中这种情况，就要一次选择每段线

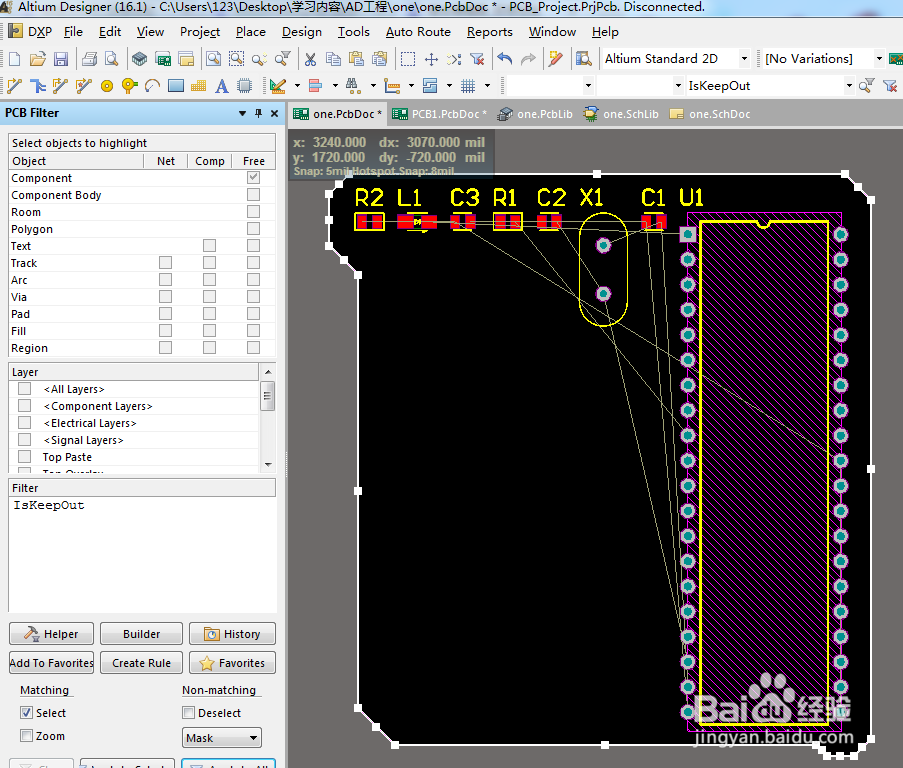

7、简便方法：在元件已经完成布局的情况下，单独选择 keep-out 殿秩痊肭层点击软件右下角的 PCB - 勾选 PCB Filter

8、输入IsKeepOut，然后选择 Apply to All，就将禁止布线层选择出来并且高亮显示

9、使用选中的外框来设置PCB外形，完成PCB外形设置
