CAD怎么用圆弧+偏移画图

1、1.打开CAD，先用【矩形: REC】命令画一个5*5的辅助矩形，然后用矩形的一个角点为圆心，画半径为5的圆，如图

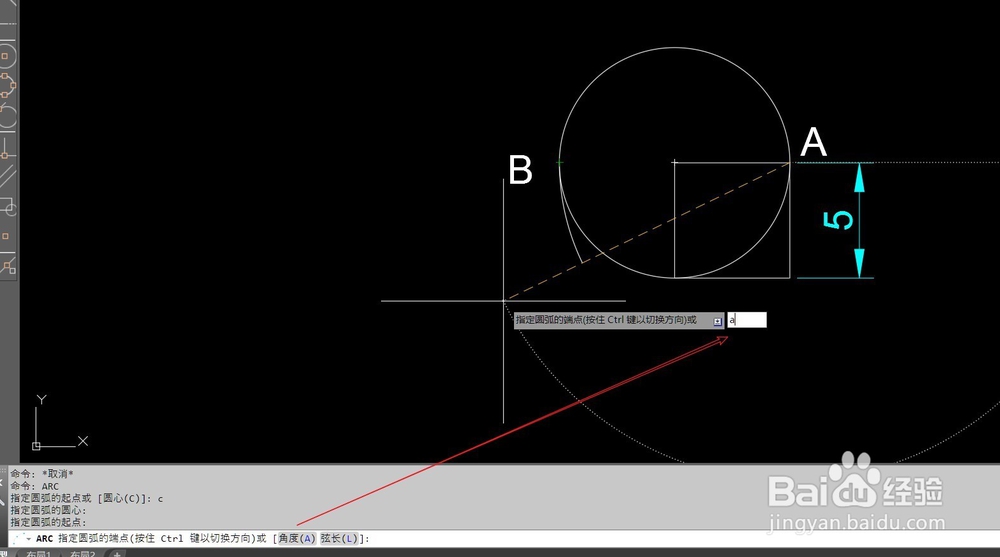

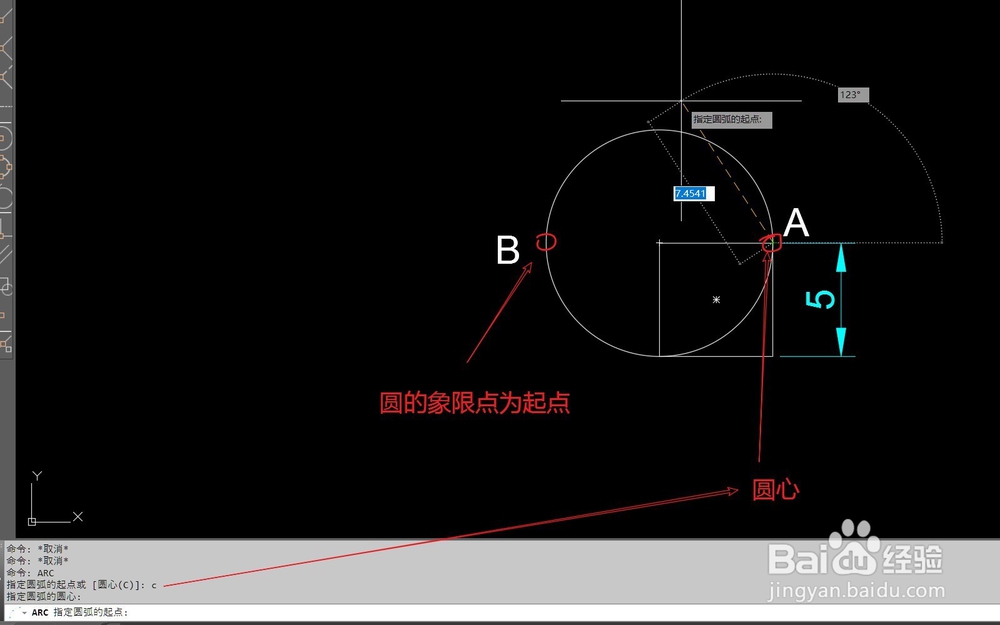

2、2.用晃瓿淀眠【圆弧：ARC】命令 画圆弧；指定圆心，以 A 点为圆心，以 B点为起点，指定圆心角，输入顺时针 -90°，如图所示命令: 帆歌达缒ARC指定圆弧的起点或 [圆心(C)]: c指定圆弧的圆心:指定圆弧的起点:指定圆弧的端点(按住 Ctrl 键以切换方向)或 [角度(A)/弦长(L)]: a指定夹角(按住 Ctrl 键以切换方向): -90

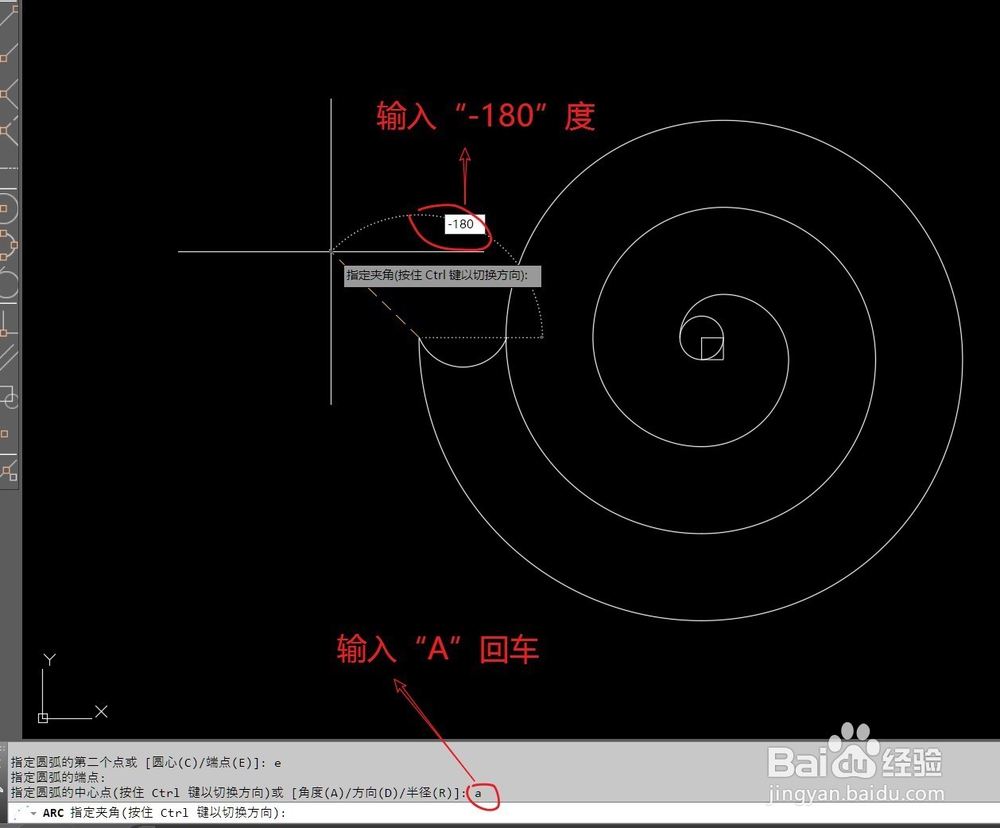

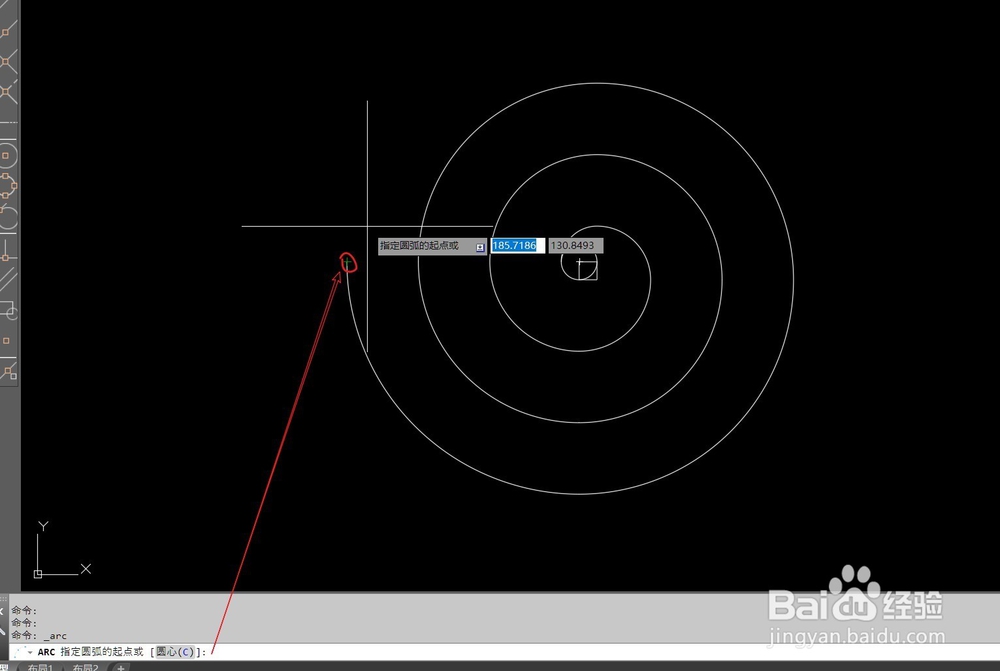

3、3.继续捂执涡扔使用【圆弧：ARC】命令，分别以矩形的4个角为圆心，以上一段圆弧的终点为起点，画其他三条圆弧，操作步骤同上，如图所示

4、4.使用【偏移：o】命令 ，在图形上拾取偏移距离 ，然后分别对四条弧线进行偏移（如图所示）

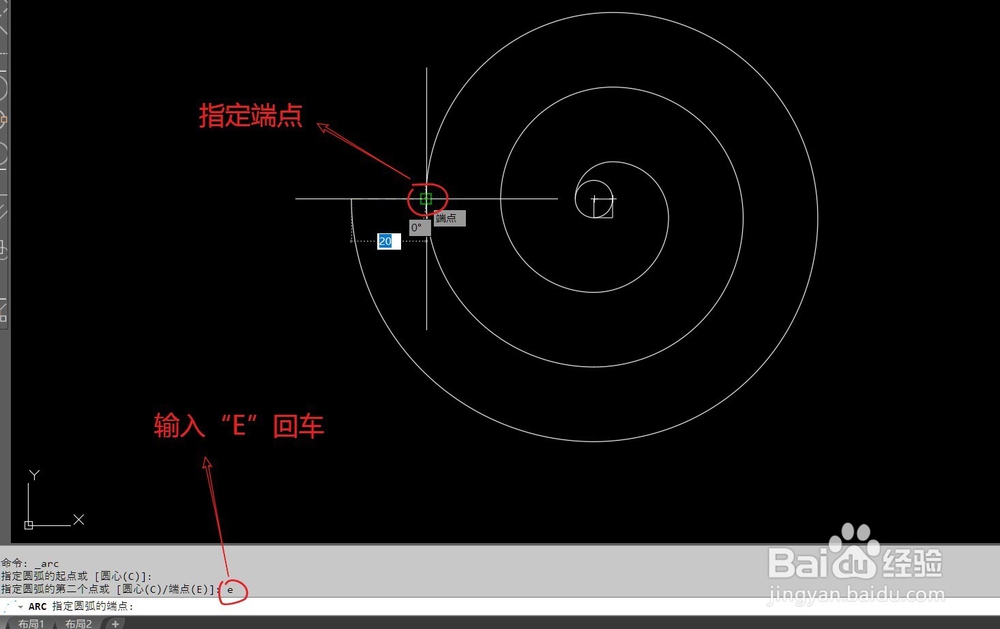

5、5.把最后的圆弧画好，再把多余的线条删掉，标注好尺寸，如图
