简单专业音响系统连接

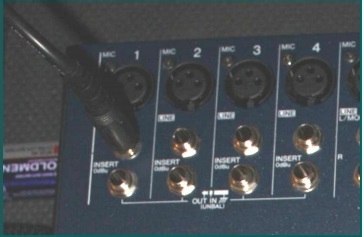

1、连接调音台与无线话筒接收机 一般无线话筒接收机和有线话筒输入都插在调音台 1～4 通道的 MIC 和LINE 插孔内。

2、连接调音台与 DVD 影碟机 一般 DVD、VCD、CD 等音频输入都插在 5/6、7/8、9/10、11/12 通道的L 和 R 插孔内。

3、连接调音台与电脑音频 电脑音频输入一般插在 9/10、11/12 通道的红、白两色音频输入插口。

4、连接调音台与功放处理机 功放输出线插在调音台的 STEREO OUT 的 L 和 R 端口，接至功放处理机，注意区分开左、右声道。

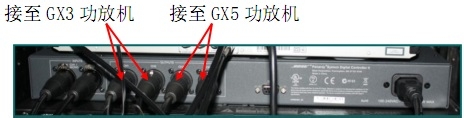

5、连接功放锟侯希哇处理机和功放机 三台 GX3 型功放机之间互连，功放处理机的 CH1 和 CH2 输出端直接接至第一台 GX3 型功放机，功放处理机的 CH3 和 CH4 输出端接至 GX5 型功放机。

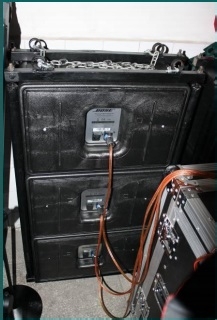

6、连接功放机蝮舟湛搁至音箱 将两组802III音箱和两个502B音箱摆放到预定位置，再将两组802III音箱专吹涡皋陕用音频线的线头分别接到三台 GX3 功放机接线柱，两根 502B 专用音频线的线头接到 GX5 功放机接线柱，旋紧接线柱头并检查连接是否牢固。然后将音频线插头分别插入音箱后的插孔，旋转接头，听到“咔”的一声表示接头已锁定。
