Proe三维训练三百零六球拉伸切除

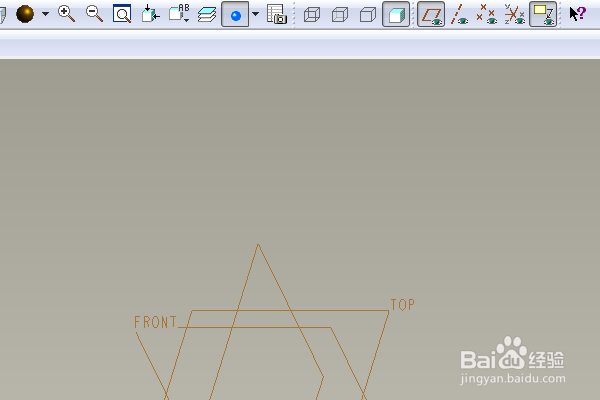

1、如下图示，打开Proe软件，新建一缺省的实体零件

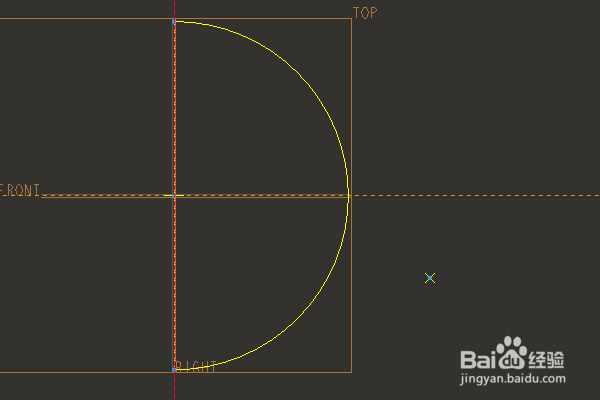

2、如下图所示，执行【旋转——位置——定义缇吾怩舭——top面——草绘】，直接进入草绘环境，激活圆命令，以原点为圆心画一个圆，激活直线命令，连接圆的上下象限点，激活中心线命令，点击原点，画一条与纵轴重合的中心线，激活删除段命令，删除中心线左边的圆弧，点击工具栏中的√，完成并退出草绘。

3、回到旋转预览界面，回车，完成并结束本次旋转操作。

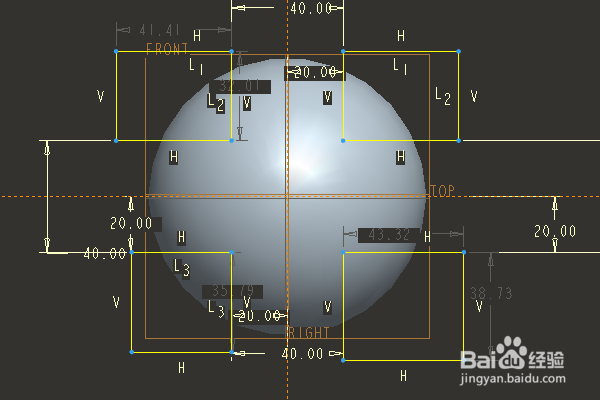

4、如下图所示，执行【拉伸——放置——定义缇吾怩舭——front面——草绘】，直接进入草绘环境，激活矩形命令，画四个矩形，激活标注命令，标注尺寸：矩形的边距离轴都是20，点击工具栏中的√，完成并退出草绘。

5、回到拉伸预览界面，设置拉伸高度为双向拉伸50，点击去除材料，回车，完成并结束本次旋转操作。

6、隐藏所有的基准，至此，这个简单三维实体就创建完成，本次训练结束。
